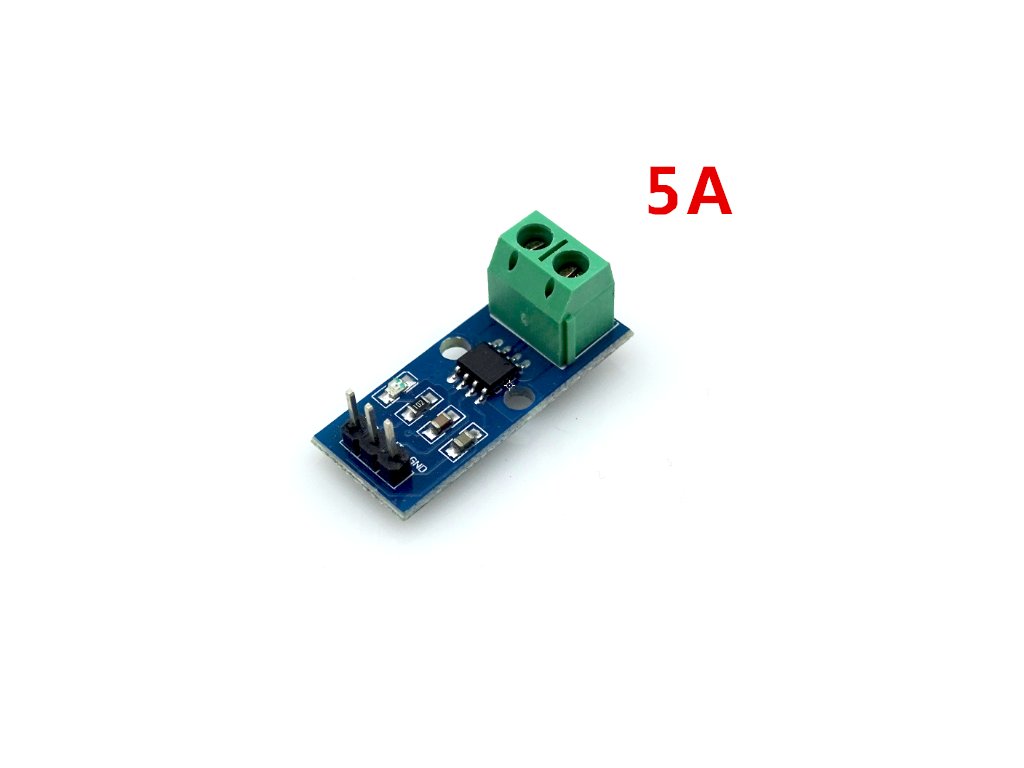

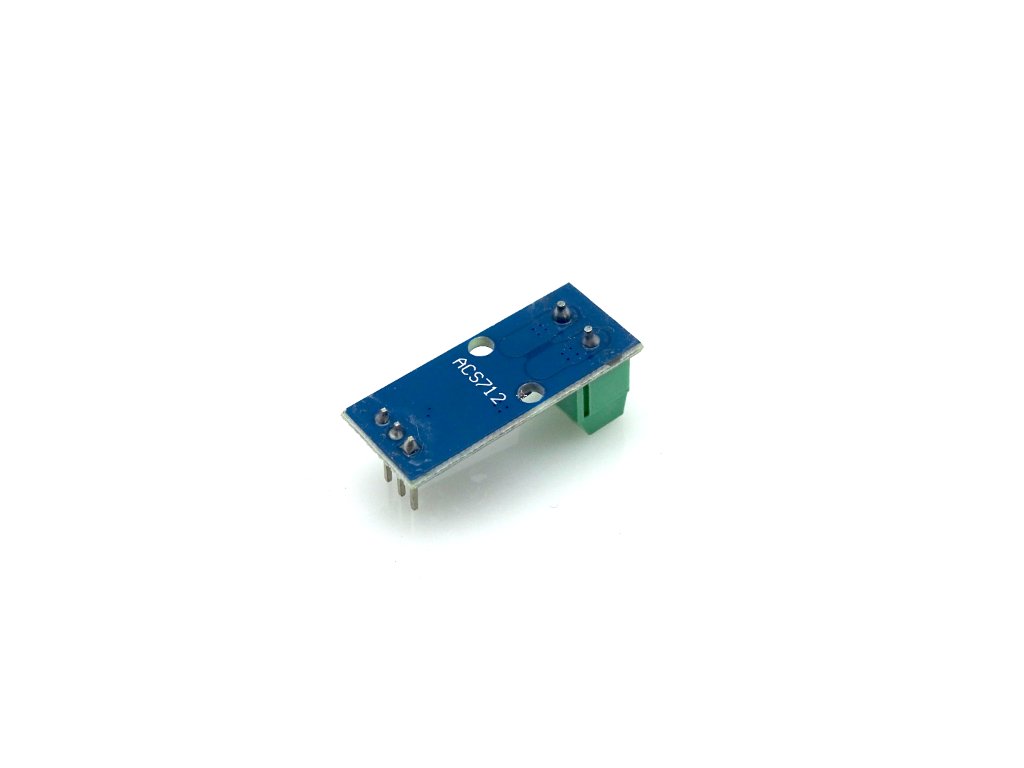

Proudový senzor 5A ACS712

Kód: LA131014A

1 hodnocení

38 Kč 31,40 Kč bez DPH

Skladem (26 ks)

Můžeme doručit do: 19.6.2025

Proudový senzor využívající hallova jevu při zjišťování průtoku proudu.

Detailní informace

Doprava zdarma

od 2000 Kč

30 dní na vrácení

pro registrované

30 dní na vrácení

Pro registrované zákazníky

Doprava zdarma

Pro objednávky od 2.000 Kč

Prodejem to nekončí

Reklamace řešíme do 5 dnů

Rychlá expedice

Do 24 hodin

Detailní popis produktu

Tento modul pracuje na principu Hallova jevu a umožní měřit proud pro tvoji aplikace.

Specifikace:

Čip: ACS712
Napájecí napětí: 5V
Rozsah měření proudu: ±5A.
Výstupní hodnota při I= 0A: Vcc/2
Citlivost: 185mV/A, typ. 185mV/A
Chyba měření (@ 25°C): ±1,5 %
Vnitřní odpor senzoru: 1,2mΩ
Doba náběhu (rise time): 5us
Izolační napětí: 2,1kVRMS
Šířka pásma: 80kHz
Pracovní teplota: -40°C - +85°C.
Rozměr: 31x13mm.

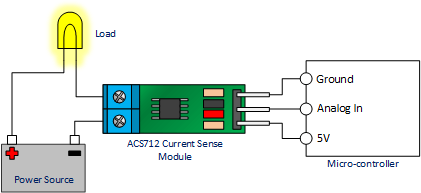

ACS-712-Basic-Hook-Up

Prosíme, vždy kontrolujte správné zapojení podle popisů na desce!

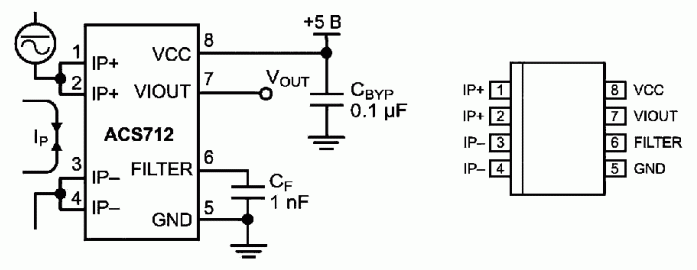

ACS712_3-800x600_1

Součástí dodávky:

1ks Proudový senzor 5A ACS712

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie:	Proudové senzory a měření napětí
Záruka:	2 roky
Hmotnost:	0.005 kg
Druh čidla:	Proud
Výstup:	Analogový

Zobrazit všechny podobné produkty

ACS712 Datasheet (682.1 kB)

5,0 1 hodnocení

Přidat hodnocení

Václav Honal | 2.9.2021

Funguje přesně jak má. Vše OK.

Přidat komentář

Měření PWM proudu Aleš 5.6.2025 00:44

Dobrý den, je možné s tímto modulem měřit proud DC motoru ovládaného z Arduina pomocí PWM?
Odpovědět

Měření PWM proudu Martin Frajdl 9.6.2025 09:05

Dobrý den, měření PWM proudu s ACS712 by neměl být problém.

Síťové napětí Olda 19.6.2024 14:29

Je možné tímto sensorem měřit proud na síťovém napětí (230V) pro potřeby měření spotřebované energie? Pokud ne, jaký modul by byl vhodnější? Děkuji
Odpovědět

Síťové napětí Olda 24.6.2024 16:13

Doporučený snímač mám, ale je pro malé proudy velmi nepřesný a právě jej pořebuji nahradit. Není v nabídce něco podobného, ale pro maximálně 5 - 10A. Děkuji.

Síťové napětí Martin Frajdl 20.6.2024 08:11

Dobrý den, raději doporučujeme použít tento: https://www.laskakit.cz/halluv-neinvazivni--snimac--proudu-wcs1800-35a/

Větší proud Jakub 11.9.2023 09:04

Zdravím, rychleji jsem klikal než myslel a zatímco ze solárního panelu víc jak 5A nevymáčknu, tak z baterie už ano, co se stane, když by přes tento senzor teklo řekněme 7 ampér? Přežije to? Ohrožuje to nějak významně zbytek součástek třeba mikrokontroler? V zásadě od něj potřebuji, jen aby detekoval směr proudu na baterii, k většímu než 5A odtoku tam dochází vzácně, ale dochází, tak se ptám, kdyby ho to mělo okamžitě a spolehlivě zničit, tak si ho raději zachovám pro jiné použití.:) Děkuji!
Odpovědět

Větší proud Martin Frajdl 14.9.2023 06:32

Dobrý den, zde bohužel nelze říci jasnou odpověď. V datasheetu je uvedeno, že má obvod ochranu pro překročení maximálního proudu a měl by vydžet přetížení při jednom pulzu o délce trvání max. 100ms a proudu 100A. Ale jak by to bylo s delším přetížením, byť menším proudem, z datasheetu nevyplývá.

František Sedlář 13.5.2023 18:04

Dobrý den, jsem amatér, tak se omlouvám za hloupou otázku. Jaké napětí může tedy měřit mikrokontroler (arduino UNO)? Potřebuji měřit proud v rozsahu 30-150mA? Můžete mi popřípadě doporučit nějaký vhodný senzor pro tento proud při napětí 24V? Děkuji
Odpovědět

Martin Frajdl 15.5.2023 08:05

Dobrý den, analogový vstup na desce Arduino lze použít do napětí 5V. Pro měření by se mohl použít např. tento senzor: https://www.laskakit.cz/proudovy-senzor-3-2a--i2c--ina219/. Bude ale nutné jej vyzkoušet, zda bude vyhovovat i pro tak malé proudy.

Detekcia maleho striedaveho prudu Jozef Lukacovic 19.10.2022 13:08

Dobry den, je tento senzor vhodny na pouzitie pri striedavom napati 15-24V na detekciu prudu uz od 1mA? Predpokladane pouzitie je na detekciu obsadenia kolaje pri pouziti digitalneho ovladania (DCC) modelovej zeleznice. Prud 1mA je zabezpeceny odporom medzi kolesami kazdej napravy kazdeho kolajoveho vozidla, ktore nema odber eletrickej energie pre ine ucely (napr. pohyb, osvetlenie). Dakujem
Odpovědět

Detekcia maleho striedaveho prudu Martin Frajdl 20.10.2022 07:10

Dobrý den, pro měření takto malých proudů tento snímač vhodný není. Výstupní signál má 185mV/A, což by znamenalo 0,185mV/1mA, což je mikrokontrolerem prakticky neměřitelné.
