    3.5" 320x480 TFT display, ILI9486, Arduino Uno shield

    Code: LA141016
    6 ratings
    878 4 3 5 320x480 tft displej ili9486 arduino uno shield
    €16,48 €13,62 excl. VAT
    In stock (9 pcs)
    Delivery to:
    09/12/2025

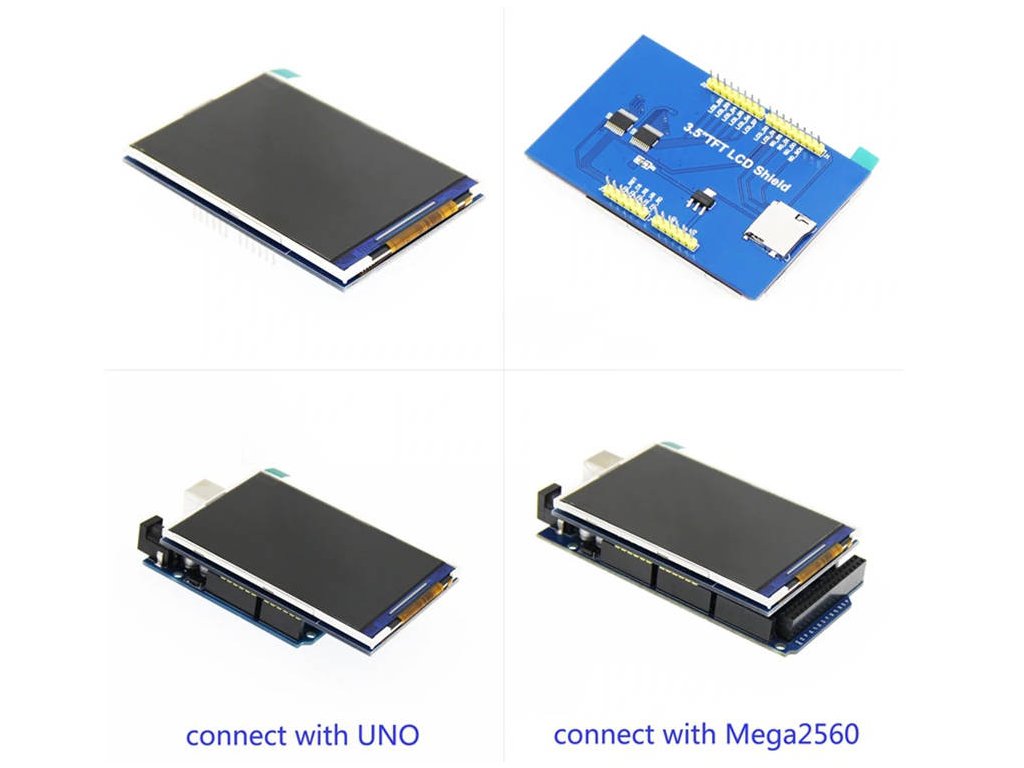

    3.5" LCD TFT display with 320x480 color pixels communicating using a parallel interface in the form of a shield for Arduino Uno and Mega boards.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

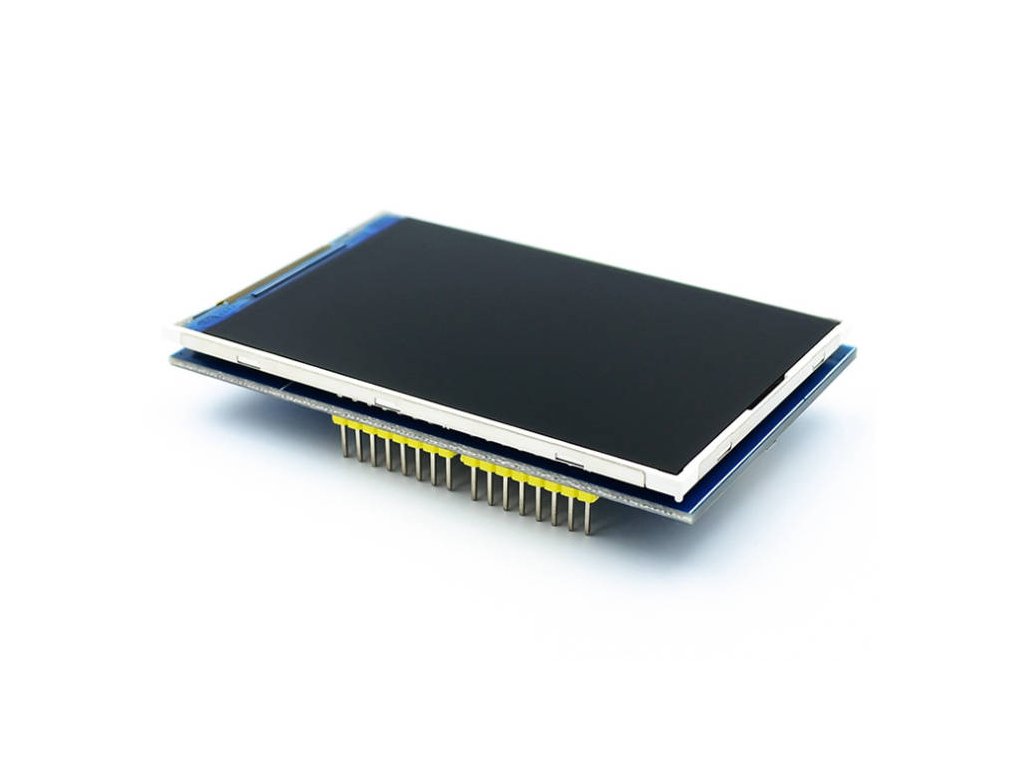

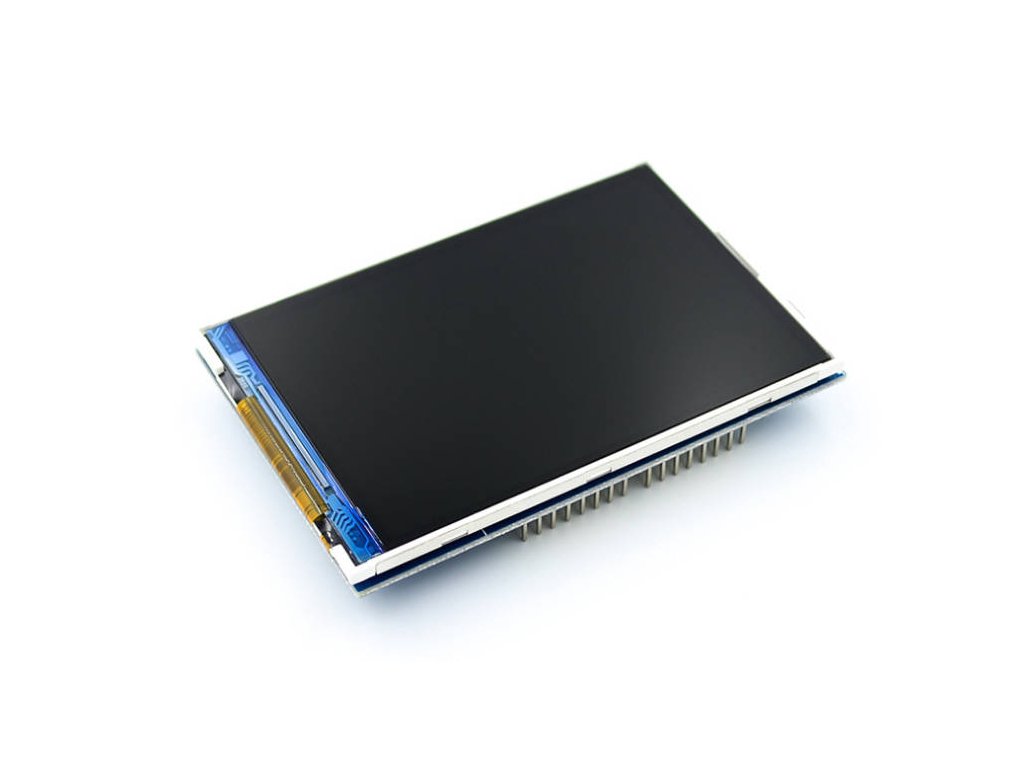

    This amazing display is the best way to add a fairly large, colorful and bright display to a Arduino Uno project.

    You can put this shield directly on the Arduino Uno, no converter or adapter is needed.

    Works without problems with MCUFRIEND_kvb library example graphictest_kbv on UNO and MEGA2560

    Specifications:

    • Display size: 3.5"
    • Touchpad: No

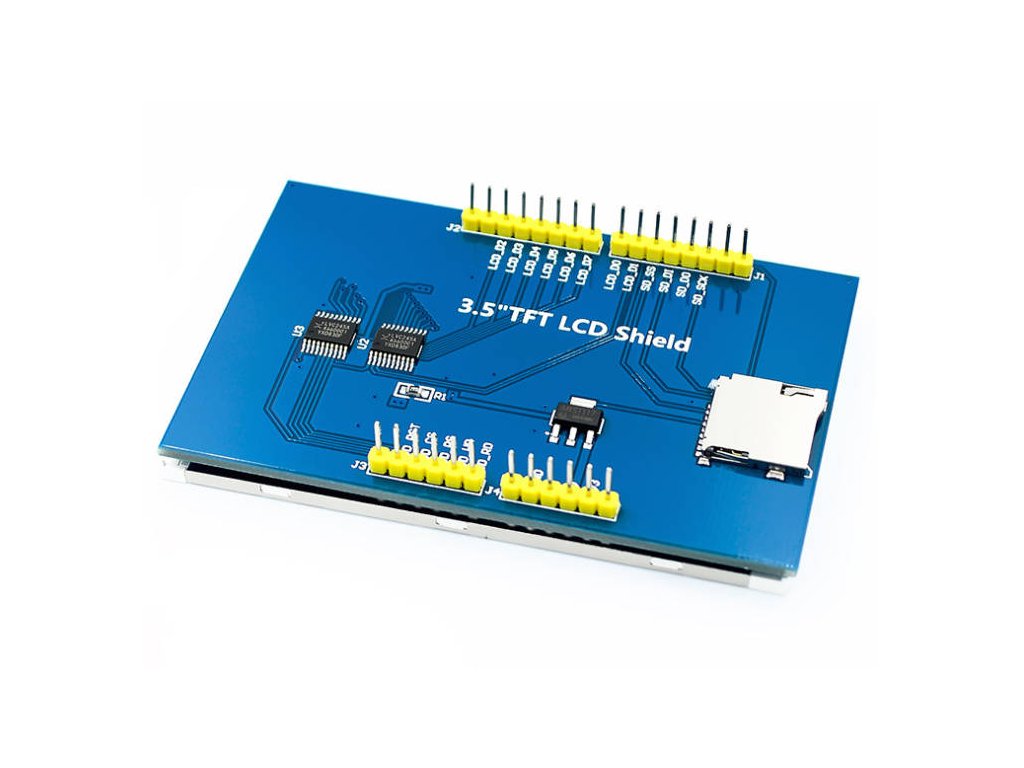

    • Integrated SD card slot
    • Resolution: 320x480 pixels
    • Colors: 18-bit (262,144 colors)
    • Driver: ILI9486
    • Parallel interface
    • Type of backlight: white LED

    Included in delivery:

    • 1pc 3.5" 320x480 TFT display, ILI9486, Arduino Uno shield

    Remark:

    • This product is not a self-contained functional unit and may require professional installation
    • After mounting the shield, please check that the pins from the bottom side do not touch the component housings on the bottom plate! This could cause a short circuit and destroy the shield or even the motherboard. Such damaged goods are not covered by the warranty!

    Additional parameters

    Category: TFT LCD Displays
    Warranty: 2 years
    Weight: 0.047 kg
    Shield function: Display, Data storage
    5inch hdmi
    5" 800x480 TFT display for Raspberry Pi, HDMI, touch
    In stock (2 pcs)
    €37,22 excl. VAT
    €45,04

    5" 800x480 TFT display for Raspberry Pi, HDMI, touch

    LA141069
    LaskaKit tdo ty013qvp02nh display 1 28 ips 240x240 kulaty uart displej s enkoderem 1 2
    TDO TY013QVP02NH Display 1.28" IPS 240x240 kulatý UART displej s enkodérem
    Currently not available
    €36,54 excl. VAT
    €44,21

    The DXQ Display 1.3" IPS 320x320 round UART display with encoder is a compact and highly functional module designed for a variety of applications where intuitive and efficient...

    LA141047
    NX8048K050

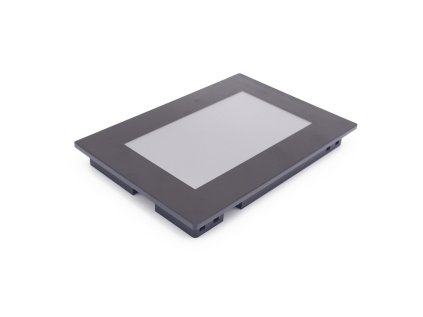

    Nextion orig. Enhanced NX8048K050 5.0" 800 x 480 TFT display
    In stock (5 pcs)
    €82,05 excl. VAT
    €99,28

    Nextion Enhanced NX8048K050 5.0" 800 x 480 TFT display

    LA141035F
    Show all alternative products
    4,3 6 ratings
    5
    5x
    4
    0x
    3
    0x
    2
    0x
    1
    1x
    Do not fill out this field:

    List of ratings

    5
    DO Avatar of author | 07/12/2024
    Zatiaľ testované s Arduino Mega2560 spločne s knižnicami LCDWIKI a MCUFRIEND. Funguje skvelo, jedná sa o výborný displej, ktorý predčil moje očakávania.
    5
    L Avatar of author | 22/09/2023
    Teda řeknu Vám, krásný a kvalitní display. Nenašel jsem chybu. Jen bych uvítal schema, tedy spíš PINout, abych věděl, které piny UNA mohu použít. Je někde dokumentace v pdf?
    5
    RP Avatar of author | 09/01/2023
    Dle očekávání - funguje :)
    5
    MŠ Avatar of author | 11/05/2021
    S knihovnou MCUFRIEND_kvb na Uno funguje perfektně. Na Uno zabere poměrně dost vstupů, nicméně pro nějaké menší řešení dostačující.
    1
    JS Avatar of author | 25/05/2020
    stojí to zaprd... LCDWIKI a MCUFRIEND, podařilo se jen zobrazit změny barev, zbytek příkladů a knihoven neběží. Arduino uno - možná to nestíhá procesor. barvy budou asi pěkné ale jděte do jiného ověřeného displeje. Tady je to level 100.
    KL Avatar of author Konstantin Láska (Administrator) 07/08/2020
    Bez problém funguje s knihovnou MCUFRIEND_kvb příklad graphictest_kbv na MEGA2560
    5
    PK Avatar of author | 28/01/2020
    Nádherné zobrazení, funguje bez problémů s UNO a knihovnami LCDWIKI a MCUFRIEND. S knihovnou Adafruit TFTLCD se mi to nepodařilo rozchodit. K fungujícímu displeji mám také potíže připojit zařízení, které komunikuje po sběrnici I2C. Ale možná je chyba na mé straně :-) . Lepší bude asi displej provozovat na platformě MEGA, kde je k dispozici více volných I/O vstupů.
    Do not fill out this field:

    List of discussions

    V Avatar of author Konektivita 21/04/2024 20:31
    Dobrý den jde připojit i na Arduino due ?
    KL Avatar of author Konektivita 21/04/2024 20:45
    Zdravím. nemáme vyzkoušené.
    L Avatar of author Sleep mode 06/11/2023 11:37
    Zdarvím, jen dotaz - je možné display softwarově vypnout? Potřeboval bych se na něj občas podívat, ale jinak aby nesvítil, nehřál, netopil. Jde to jinak, než mu vypínat +5V ? díky
    MF Avatar of author Sleep mode 07/11/2023 13:04
    Dobrý den, tento modul bohužel vypínání podsvícení programově neumožňuje.
    L Avatar of author Použitelné piny 01/10/2023 12:52
    Prosím, ječzě dotaz - které piny mohu použít pro další in/out potřeby? Jinak display nemá chybu, krásně zobrazuje. Díky
    P Avatar of author volné piny 25/07/2025 11:55
    Vypadá to, že jediné volné zůstává A5=D19=SCL. Takž jeden jediný volný pin. Použití arduino mega, které má víc I/O je zase blbé tím, že má jinde SPI, takže by se muselo zadrátovat na správné piny nebo použít sw SPI. I2C použít nelze: A4=SDA je použité na LCD_RST. Pokud by se chtělo použít, muselo by se přepojit na CPU_RST a tím uvolnit (udělal jsem to tak u jiného typu shieldu, kde jsem I2C potřeboval, s tímto to nemám vyzkoušené). Jinak bez zásahu se dá použít opravdu jen A5, takže buď samotné (třeba na sběrnici onewire) nebo jako chip select pro SPI nebo něco jiného co by použilo datové piny displeje, které bez příslušného chip selectu se snad dají použít na cokoliv. Prostě je potřeba zapojit fantazii a vytřískat z minima pinů maximum.
    MF Avatar of author Použitelné piny 03/10/2023 07:57
    Dobrý den, bohužel u tohoto displeje je díky paralelnímu rozhraní prakticky vše obsazeno. Mohlo by se zkusit použít ještě sběrnici I2C, popř. SPI.
    L Avatar of author Pouze text 17/09/2023 08:47
    Dobrý den, lze tento display použít jen jako zobrazení textu? Jen jako zobrazovací jednotka zobrazení dat od čidel. Pokud ano, jaká knihovna / nějaký příklad?
    MF Avatar of author Pouze text 18/09/2023 07:09
    Dobrý den, na každém displeji lze zobrazovat jen text. To už bude záležet čistě na Vašem programu, co přesně na něm budete zobrazovat. Knihovnu uvádíme v textu popisu - MCUFRIEND_kvb
    R Avatar of author Převodník na I2C 03/11/2022 18:40
    Dobrý den, lze prosím připojit tento displej přes nějaký převodník pomocí propojek k UNO, tak aby na UNO zůstalo více volných I/O pinů? Dík za odpovědi R.
    MF Avatar of author Převodník na I2C 04/11/2022 11:14
    Dobrý den, I2C převodník by se asi použít dal, ale chtělo by to nějaký 16kanálový a ještě byste si musel napsat vlastní ovládací program. Lepší varianta by byla zvolit displej se sbernicí SPI.
    MČ Avatar of author Podpora ESP 32 22/07/2022 12:07
    Dobrý den, je možné shield využít ve spojení s ESP 32 na zo brazování hodnot měření_ Děkuji za odpověď MC.
    P Avatar of author 23/07/2022 09:29
    Dobrý den, Modul používáme s naší ESP32 deskou https://twitter.com/laska_kit/status/1549649648595488769 Celé to teď testujeme, takže ano, je to možné. Petr
    JV Avatar of author Podpora Arduino Leonardo 29/12/2021 10:39
    Dobrý den, je možné shield využít s Leonardem? S přáním pěkného dne Jan Vaněk
    MF Avatar of author Podpora Arduino Leonardo 03/01/2022 13:59
    Dobrý den, pinout Arduino Leonardo je shodný s Arduino UNO a tak tento shield by neměl být problém použít. Jen bude nutné zkontrolovat i softwarovou podporu.
