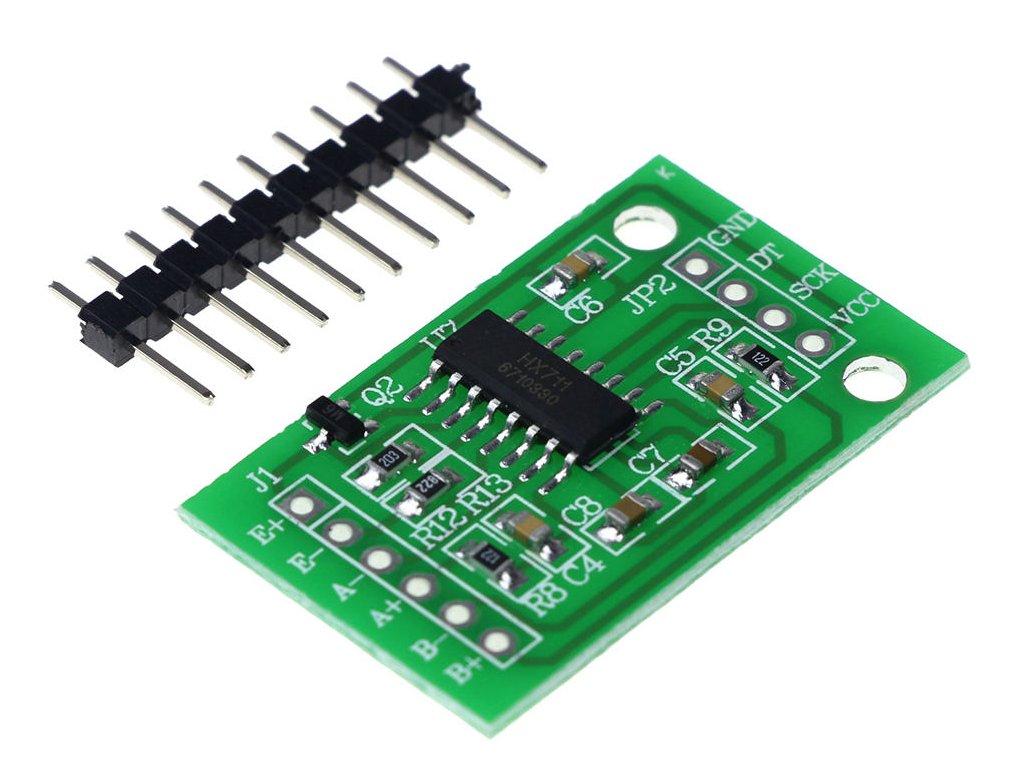

AD Converter Module 24-bit 2 channels HX711
Code: LA161036
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description
Dual channel ADC 24bit HX711 power supply 2.6-5V
Easy to use, pressure is instantly converted to a voltage output signal. Two selectable differential input channels. Active low noise PGA with selectable gain of 32, 64 and 128. Sampling: 10SPS(cannot be changed to 80SPS without PCB modification).
Specifications:
- Recommended working voltage: 2.6-5.5VDC
- Dimensions: 35x22mm
- Weight: 2g
Wiring
Included in delivery:
- 1pc ADC module HX711
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Converters & Programmers |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.005 kg |
| Output: | Digital |
| Sensor type: | Force |
Be the first who will post an article to this item!
Add a rating
List of discussions
J
GUANG CZ YZC161
Jan
GUANG CZ YZC161
Jan
Dobrý den, existuje někde zapojení pro tento senzor? https://www.laskakit.cz/guang-ce-yzc-161-vazici-senzor-50kg/?utm_source=google&utm_medium=cpc&utm_campaign=1_PMax_%5BCZ%5D_Rest_tROAS_550&utm_id=20484705754&gad_source=1&gad_campaignid=20484708619&gbraid=0AAAAADPjitKh0c00kA3vT3pY7eq0o6-Sz&gclid=CjwKCAiAoNbIBhB5EiwAZFbYGEEccBcxhtA5a6Y0JAy0AV3-LglRkAbeAvTiCztLmbCzeM1_RfViuBoCgZoQAvD_BwE
VH
Vít Hrnčíř
Vít Hrnčíř
Dobrý den. Podívejte se prosím na soubor "jak používat" v souvisejících souborech.
MT
Lze použít jako obyčejný DA převodník?
Michal Tiller
Lze použít jako obyčejný DA převodník?
Michal Tiller
Dobrý den, lze převodník použít pro základní převod 0-5V na digitální hodnotu?
Nebo existuje převodník, který převede 0-5V na bity? Iděálně potřebuju převést 9 analog vstupů na I2C...
MF
Lze použít jako obyčejný DA převodník?
Martin Frajdl
Lze použít jako obyčejný DA převodník?
Martin Frajdl
Dobrý den, tento je určen speciálně pro vážící senzory. Pro Vaše použití se používají také převodníky ADC, v nabídce máme v tuto chvíli jen jeden - https://www.laskakit.cz/4-kanalovy-i2c-adc-prevodnik--ads1115/. Je možné použít těchto převodníků více na jedné sběrnici, změnou I2C adresy jednotlivých převodníků.
J
Připojení více senzorů
Jiří
Připojení více senzorů
Jiří
Dobrý den,
dá se k převodníku připojit více senzorů?
Konkrétně bych potřeboval na jeden převodník připojit 4ks 120kg senzorů LA131068F a získávat z nich celkovou hmotnost břemene (všechny 4 budou vážit jedno břemeno o hmotnosti cca 350-400kg).
Děkuji
H
Honza
Honza
V případě, že nepožadujete možnost kompenzace rohového zatížení zapojte všechny snímače paralelně. Budete-li vážit nějakou nádobu je výhodnější použít pouze 3 snímače. U čtyř máte problém s dosažením rovnoměrného zatížení - vytvoření houpačky.
MF
Připojení více senzorů
Martin Frajdl
Připojení více senzorů
Martin Frajdl
Dobrý den, převodník je pouze dvoukanálový, jak je v popisu uvedeno, a tudíž k němu lze připojit pouze dva senzory.
PG
Nastaveni 80Hz na HX711
Petr Gajdoš
Nastaveni 80Hz na HX711
Petr Gajdoš
Dobrý den,
rád bych se zeptal jak nastavím 80Hz na převodníku jak je psáno v popisu.
Děkuji.
ZK
80Hz - uprava
Zdenek Kyncl
80Hz - uprava
Zdenek Kyncl
Dobry den
asi nejsnadnejsi postup je vzit pajecku a jehlu
odpajite 15. nozicku svabu od DPS a nadzvihnete ji jehlou, pote nozicku 15 ohnete k nozicce 16 a pripajite ji.
nozicka RATE se tak odpoji od GND a spoji s napajecim napetim
Hotovo - dneska jsem takto upravil 4 desky
k plne spokojenosti - mam vzorkovani 82-83 Hz
JV
Josef Vágner
Josef Vágner
Zdravím, také bych potřeboval nastavit 80 Hz. Podle datasheetu se dá nastavit 80 Hz připojením pinu RATE na DVDD pin (VCC). Bohužel tuto možnost na tomto modulu nevidím. Povedlo se Vám to nějak vyřešit? Děkuji
