    Home / Controls / 4x4 capacitive touch keyboard TTP229 16 keys

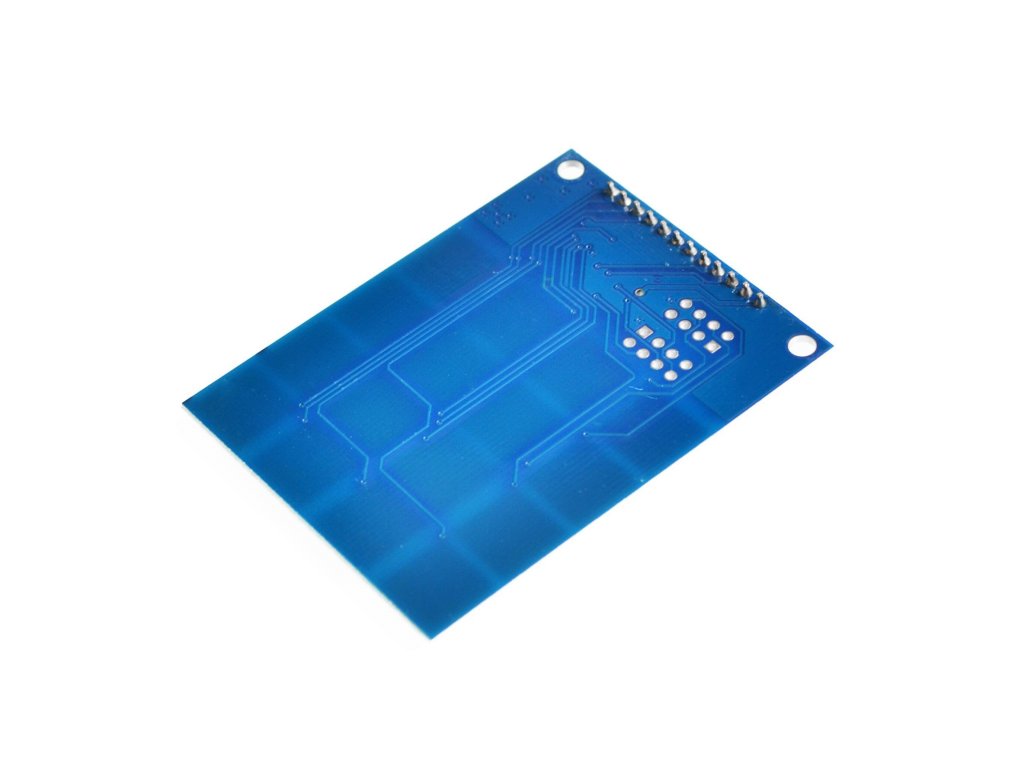

    4x4 capacitive touch keyboard TTP229 16 keys

    Code: LA132023
    Not rated Rating details
    Arduino 4x4 kapacitní dotyková klávesnice TTP229 16 kláves
    €1,99 €1,64 excl. VAT
    In stock (21 pcs)
    Delivery to:
    23/06/2026

    Keypad with 4x4 capacitive touch sensors and multiple settings.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

    4x4 capacitive touch keyboard TTP229 16 keys

    Capacitive touch keyboard module

    Specifications:

    • Chip: TTP229
    • Power supply: 2.4-5.5V
    • Current: 2.5-9uA
    • Response: 60-200ms
    • Matrix 4x4
    • Number of buttons: 16
    • Size: 50x65mm

    Included in delivery:

    • 1pc 4x4 capacitive touch keyboard TTP229 16 keys

    Sources:

    TTP229 Datasheet

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: Controls
    Warranty: 2 years
    Weight: 0.013 kg
    LaskaKit digitalni potenciometr x9c104p 100k 1
    Digital potentiometer X9C103S 10kΩ
    The average product rating is 5,0 out of 5 stars.
    In stock (24 pcs)
    €2,33 excl. VAT
    €2,82

    Single channel, non-volatile, digitally programmable potentiometer (DPP) with 100 levels.

    LA132021
    251 4x5 maticova membranova klavesnice
    4x5 Matrix membrane keyboard
    In stock (42 pcs)
    €1,64 excl. VAT
    €1,99

    Membrane keyboard with 20 keys for controlling boards and entering values.

    LA132003
    1424 1 4x3 maticova tlacitkova klavesnice plastova
    4x3 Matrix Button Keyboard Plastic
    The average product rating is 3,5 out of 5 stars.
    In stock (42 pcs)
    €2,33 excl. VAT
    €2,82

    Matrix keyboard with 4x3 keys with plastic cover for entering numbers.

    LA132019
    Show all alternative products

    Product rating

    Be the first who will post an article to this item!

    Do not fill out this field:

    How would you rate this product? Choose 1 to 5 stars, where 1 is the worst and 5 is the best rating.

    Discussion

    Do not fill out this field:

    List of discussions

    RT Avatar of author pouze 4 vodiče? 09/06/2026 17:23
    Dobrý den, Na modulu jsou vyvedeny piny VCC, GND, SCL, SDO a také OUT1–OUT8. Potřebuji používat všech 16 tlačítek a nechci tahat 20 vodičů tak bych je rad četl sériově pomocí pinů SCL a SDO. Můžete prosím potvrdit, jestli je možné používat modul pouze přes piny VCC, GND, SCL a SDO? Případně je na modulu potřeba změnit nějaké propojení nebo nastavení, aby sériová komunikace fungovala?
    MF Avatar of author pouze 4 vodiče? 10/06/2026 11:02
    Dobrý den, pro 16 kláves je třeba propojit na desce propojku TP2, podrobnosti zde: https://electropeak.com/learn/interfacing-16-channel-ttp229-capacitive-touch-16-key-keypad-with-arduino/. Pak je dostupné jen sériové rozhraní - detaily v datasheetu obvodu.
    J Avatar of author Jak to vlastně je? 13/10/2024 11:40
    Dobrý den, zakoupil jsem jeden na zkoušku. Ale hlásí, že všechny klávesy jsou "stisknuté". Tak jsem hledal chybu. Nenašel. Jen jsem si všiml, že není použit inzerovaný čip, ale čip 8229bsf. Tak že nevím, zda jsem dostal něco jiného, než jsem objednal, či je modul vadný či je potřeba použít jiný postup detekce klávesy, než se píše v návodech. Děkuji za odpověď.
    J Avatar of author Jak to vlastně je? 14/10/2024 23:07
    Uvedený návod jsem použil. Nefunguje.
    MF Avatar of author Jak to vlastně je? 14/10/2024 12:56
    Dobrý den, máme momentálně všechny desky se stejným označením, ale klávesnice normálně funguje. Zkuste tento návod: https://electropeak.com/learn/interfacing-16-channel-ttp229-capacitive-touch-16-key-keypad-with-arduino/ ten jsme teď testovali na jednom skladovém kuse a funguje bez problémů.
    M Avatar of author Proboha proč? 07/11/2023 21:17
    Proboha, proč jsou dotykové plochy na stejné straně, jako jsou součástky a konektor? Pokud by byly z "rubové" strany, tak se modul dá použít, takhle to překáží...
    Avatar of author Presne! 13/12/2023 16:35
    Presne tohle me napadlo u vsech takhle konstruovanych klavesnic. A maji to i mechanicke, nejen kapacitni.
    PK Avatar of author Pokud je kapacitní snímač dost citlivý je fuk dotknete li se rubu, nebo lícu. 10/11/2023 11:13
    Pokud je kapacitní snímač dost citlivý je fuk dotknete li se rubu, nebo lícu. Pokud není, máte pravdu, že je to chyba konstruktéra.
    MF Avatar of author Proboha proč? 08/11/2023 10:21
    Dobrý den, dobrá otázka, ale ne na nás. Takto to výrobce navrhl a takto to prodává.
