    Espressif ESP-01 Relay shield

    Code: LA110042
    4 ratings
    Espressif ESP-01 Relé shield
    €1,57 €1,30 excl. VAT
    Currently not available
    The item has been sold out…

    Shield for ESP-01/01S boards with relay, which allows you to easily control, for example, lights via WiFi.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

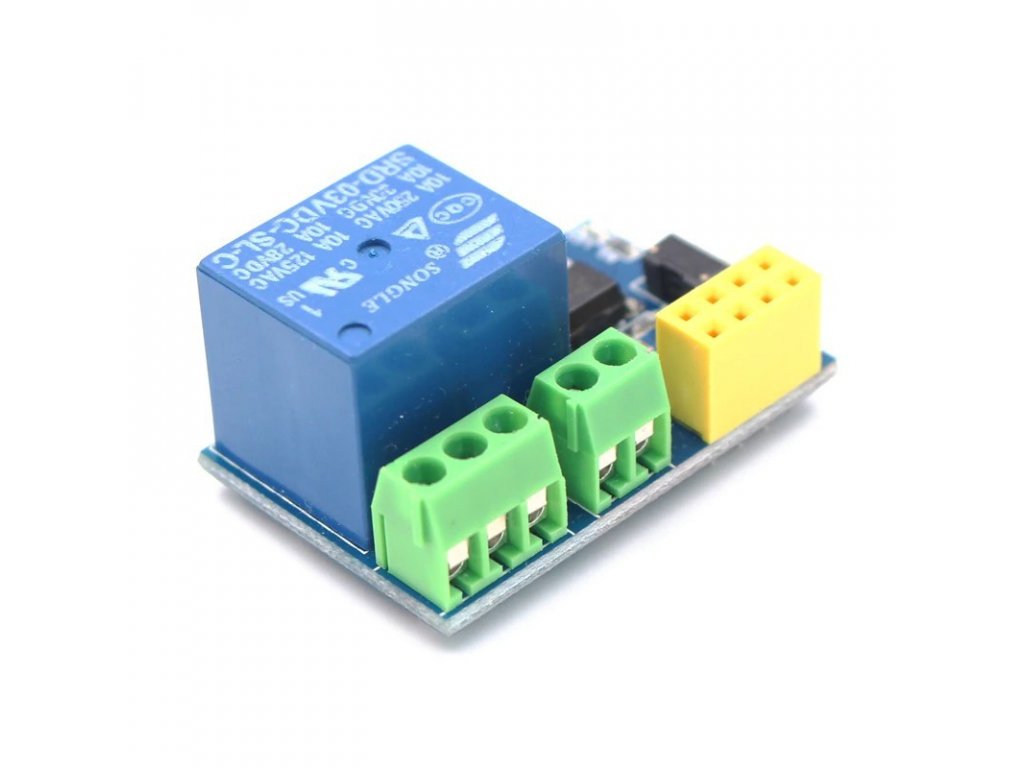

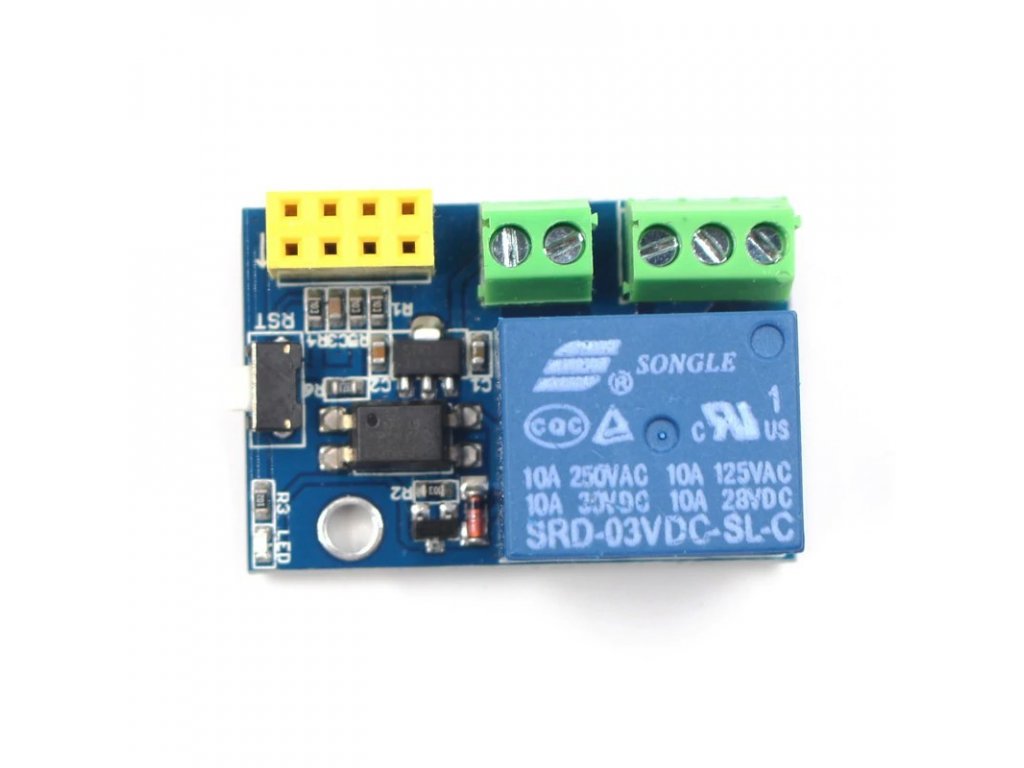

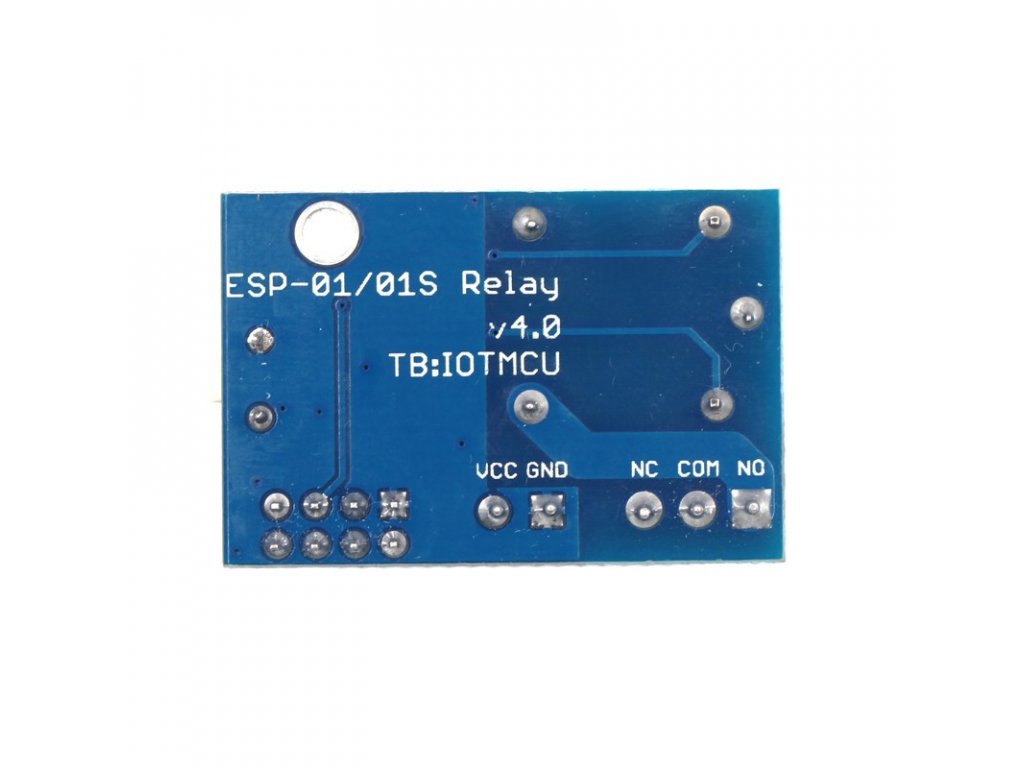

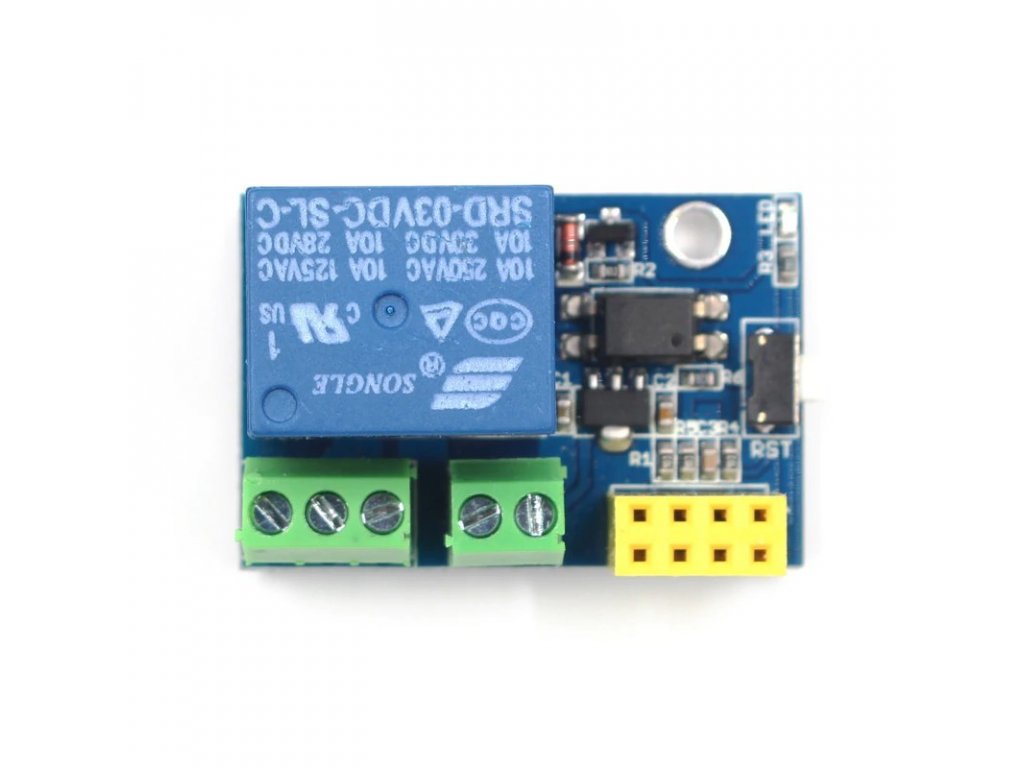

    It's a Shield that you attach directly to the ESP-01.

    Contains 1x relay. This is a shield, with which you are able to control various appliances and other devices with high currents. 1-channel interface, Low Level. Equipped with power relay, AC250V 10A / DC30V 10A.

    Specifications:

    • Version: V4.0
    • Relay: Songle SRD-05VDC-SL-C
    • Working voltage: 5-12V
    • Trigger: Low Level

    Included in delivery:

    • 1pc Espressif ESP-01 Relay shield

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
    • WiFi module ESP-01 not included

    Additional parameters

    Category: ESP and WeMos shield modules
    Warranty: 2 years
    Weight: 0.02 kg
    Shield function: Relay, Power
    The item has been sold out…
    foto 2
    WeMos D1 mini DS18B20 shield
    Naskladníme cca 24.11.
    €1,30 excl. VAT
    €1,57

    Shield for WeMos D1 board with temperature sensor DS18B20.

    LA110035
    3794 1 espressif esp 01 01s dht22 shield
    Espressif ESP-01/01S DHT22 shield
    In stock (23 pcs)
    €7,80 excl. VAT
    €9,44

    Espressif ESP-01/01S DHT22 shield

    LA110067
    foto 2
    WeMos D1 mini DHT11 shield
    In stock (15 pcs)
    €3,01 excl. VAT
    €3,64

    Shield for WeMos D1 mini boards with DHT11 sensor, which combines temperature measurement between 0-60°C and humidity measurement from 20% to 90% RH.

    LA110015
    Show all alternative products
    4,8 4 ratings
    5
    3x
    4
    1x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:

    List of ratings

    4
    VZ Avatar of author | 14/07/2025
    Dobrý, funguje. Problém je, když chcete použít ESP-01s. režimu deep sleep. Už jen spojení RST s GPIO16 na ESP-01s aby se umělo probudit z deep sleep je docela peklíčko ale dejme tomu. No a pak po připojení na relé shield člověk zjistí, že při každém probuzení ze spánku to celé blikne (relé sepne a zase vypne). Protože ESP-01s nemá vyveden pin, který to nedělá (masochysti si ho můžou zkusit napájet přímo z čipu), nezbývá než použít něco jiného, třeba Wemos D1 Mini v mém případě. Už tam máme ale drátky navíc že jo..Takže pokud nepotřebujete deep sleep tak super, pokud ano, je třeba šáhnout po jiném řešení.
    5
    MG Avatar of author | 23/08/2023
    Funguje skvele, najmä po prečítaní hodnotenia od @LadaKava bolo rozbehanie aj s inou doskou bezproblémové.
    5
    LR Avatar of author | 13/11/2021
    bezproblémové
    5
    L Avatar of author | 24/03/2021
    S produktem jsem spokojen. Jediné co bych mu vytkl, že dokumentaci k němu jsem musel schánět po všech čertech. Přitom by stačilo do popisu přidat věty: Relé se ovládá výstupem GPIO0 a jeho úroveň LOW relé spíná. Stabilizátor napětí je typu 1117.
    Do not fill out this field:

    List of discussions

    TH Avatar of author 500w ohrievač 26/09/2024 17:51
    Dobrý deň Nebol by problém ak by relé spinalo cca 500w ohrievač?
    MF Avatar of author 500w ohrievač 27/09/2024 08:20
    Dobrý den, cca 500W ohřívač by nemusel být problém.
    JŠ Avatar of author Spínání relé po připojení napájení 11/06/2023 11:04
    Relé po připojení k napájení nebo máčknutí na reset tlačítko, zapne a hned vypne. Je to doba než najede ESP. Jak to odstranit?
    MF Avatar of author Spínání relé po připojení napájení 15/06/2023 12:27
    Dobrý den, ano tento modul se takto chová. Pro odstranění by se dalo vyzkoušet přepojit ovládání relé na jiný pin ESP01.
