KWS-DC200 Panel multi-functional measuring instrument with 7 functions 0-200V
Code: LA240092A LA240092B LA240092C Choose variant
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description

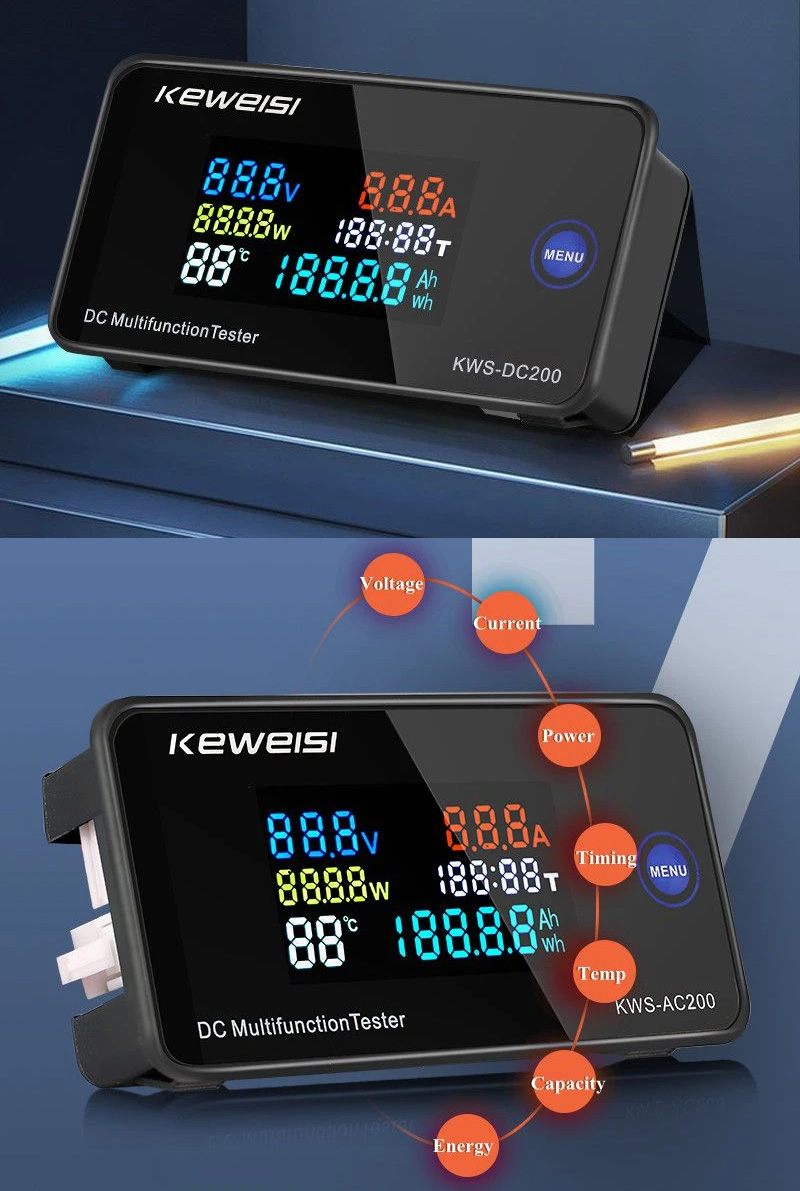

The panel-mounted multifunctional measuring instrument measures 7 variables and displays them on a clear colour display. The instrument measures voltage, current, capacitance, power consumption, power, time and ambient temperature. This is measured by an external temperature sensor and the temperature in other rooms within range of the sensor can be measured. Thanks to its small and compact design, it can also be integrated into smaller spaces. For current measurement, the instrument uses a resistive shunt integrated on the PCB in the 10A variant and an external shunt is supplied for the 50A and 100A variants.
The meter is also equipped with the ability to calibrate the displayed voltage and current. The potentiometric trimmers are available on the rear of the instrument, located behind the power connector.
Function:
A short press of the MENU button toggles the display between Ah and Wh.

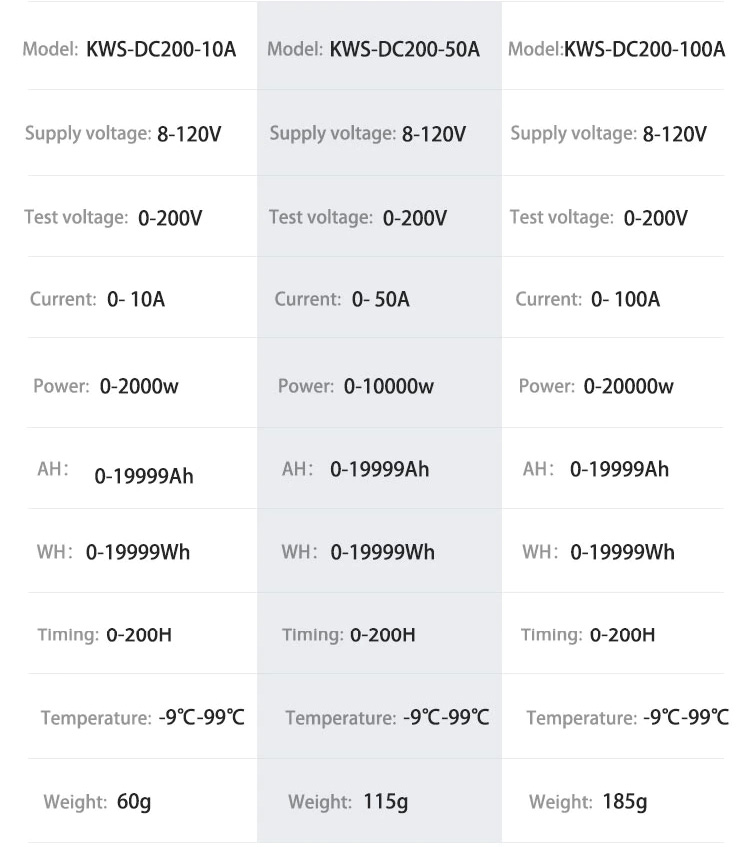

Specifications:
- Length of temperature sensor: approx. 30cm
- External dimensions: 85x44x22mm
- Panel hole dimensions: 79x37,5mm, insertion depth 20,7mm
Included in delivery:
- 1pc KWS-DC200 Panel mounted multifunction meter 7 functions 0-200V
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Measuring Instruments & Tools |
|---|---|
| Warranty: | 2 years |
Product rating
The average product rating is 5,0 out of 5 stars.
3 ratings
5
4
3
2
1
Leave a rating
List of ratings
5
IM
Ivan Malek
Ivan Malek
Naprosto spokojený slouží jak má
5
ZR
Zdeněk Rychlý
Zdeněk Rychlý
Ano, jsem spokojen
5
BK
Bohumír Kubík
Bohumír Kubík
Koupil jsem 3 kusy. Jeden jsem zapojil a vůbec se nerozsvítil display. Reklamoval jsem ho a během týdne mi ho vyměnily. OK. Druhý jsem zapojil (napájení 12 V DC) a nelze u něj ani pomocí resetu (3 s) ani pomocí miniaturních trimrů nastavit nulovou hodnotu proudu. Vždy tam zůstává 0,03 A (30 mA). Třetí používám pro měření energie vyrobené z FVE do různých spotřebičů. Napájení 12 V DC, měřené napětí do 200 V, proud do 10 A. V laborce na stolici napájení 12 V DC, měřené napětí ca 48 V a proud od 0 do 10 A. V laborce vše funguje OK. Ale u spotřebičů napájených z panelů napětím ca 200 V, jeli měřené napětí z panelů blízké 200 V, proud 0 až 8 A se po několika hodinách proud rozjede a ukazuje nesmyslné hodnoty, tzn. i výkon a energie je špatně. Nevím čím to je. Ten reklamovaný jsem zatím ještě nezapojil, tak uvidím.
Discussion
List of discussions
JŠ
Několik poznámek k měření
Jiří Šíma
Několik poznámek k měření
Jiří Šíma
Přístroj funguje jak má, ale mám s ním přece jen malý problém.
Když ho připojím na svorky dva roky starého akumulátoru Exide EK 620 62 Ah, 680 A (EN) a zároveň na svorky akumulátoru paralelně připojím digitální voltmetr EM320A, tak při nulovém odběru proudu ukazuje KWS-DC200 stejné napětí jako ukazuje EM320A. Ale když pak připojím do obvodu zátěž, tak se napětí, které ukazuje KWS-DC200 liší od napětí které ukazuje EM320A, a to tak, že při odebíraném proudu 0 A je rozdíl 0 V, při odebíraném proudu 5 A je rozdíl ~0,15–0,20 V, při odebíraném proudu 10 A je rozdíl ~0,30 V, a při odebíraném proudu 15 A je rozdíl ~0,50–0,60 V, což ukazuje téměř na lineární závislost.
Dodávám, že KWS-DC200 je zapojený podle schématu na jeho těle, a že digitální voltmetr EM320A ukazuje na setiny voltu přibližně stejné napětí nejen jako další dva digitální voltmetry co mám doma ale i starý Avomet, takže ho beru tak, že ukazuje měřené napětí správně.
Považuji to za problém, protože při měření na 12V akumulátoru je rozdíl 0,5 V celkem dost. Za prvé, jak mám poznat, jak moc je akumulátor vybitý, když KWS-DC200 ukazuje třeba 11,00 V zatímco EM320A ukazuje 11,50 V? Které napětí mám brát jako to správné? A za druhé, s přesností měření napětí na akumulátoru je spojená i přesnost měření odběru zátěže ve Wh a Ah.
Znovu podotýkám, že oba přístroje jsou připojené na stejné místo, a to na svorky akumulátoru.
A ještě chci poznamenat, že když zátěží teče proud 15 A, tak se vodiče KWS-DC200 docela dost zahřívají, řekl bych, že mají po pár minutách třeba i 50 stupňů Celsia, takže na nich zůstává docela velký úbytek napětí. Faktem ovšem je, že pro tak vysoké proudy by se měl použít vnější bočník. Já jsem ale při tak vysokých proudech měřil jen několik desítek sekund.
MF
Několik poznámek k měření
Martin Frajdl
Několik poznámek k měření
Martin Frajdl
Dobrý den, kterou verzi přesně máte? Podle popisu odhaduji 10A?
FS
Filip Sedláček
Filip Sedláček
Dobrý den, bude tento modul měřit záporný proud? Nebo, pokud ne, dokáže takovou situaci aspoň přežít, tj. má ochranu proti přepětí na zátěži?
MF
Martin Frajdl
Martin Frajdl
Dobrý den, bohužel měření zpětného proudu neumí, měl by ale takovou situaci přežít. Vyzkoušeno to ale nemáme a výrobce se o tomto nezmiňuje.
