Product detailed description
You can already easily connect various sensors or an OLED display to LaskaKit boards, but you may be missing the option of connecting an RTC module. So he was missing.

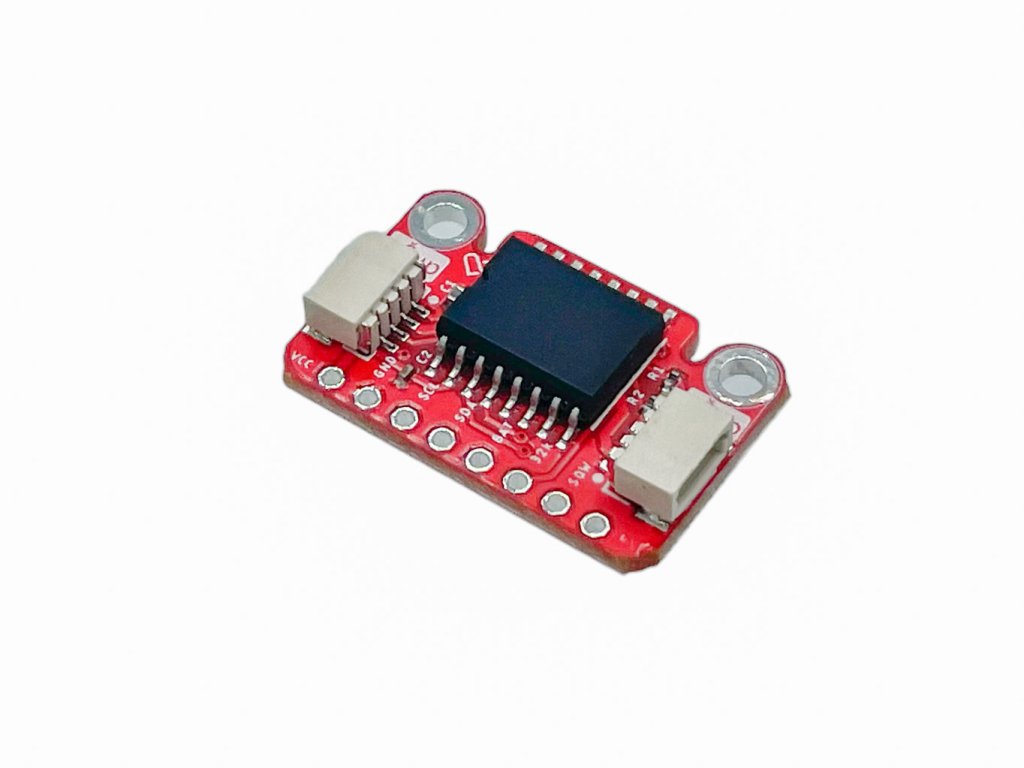

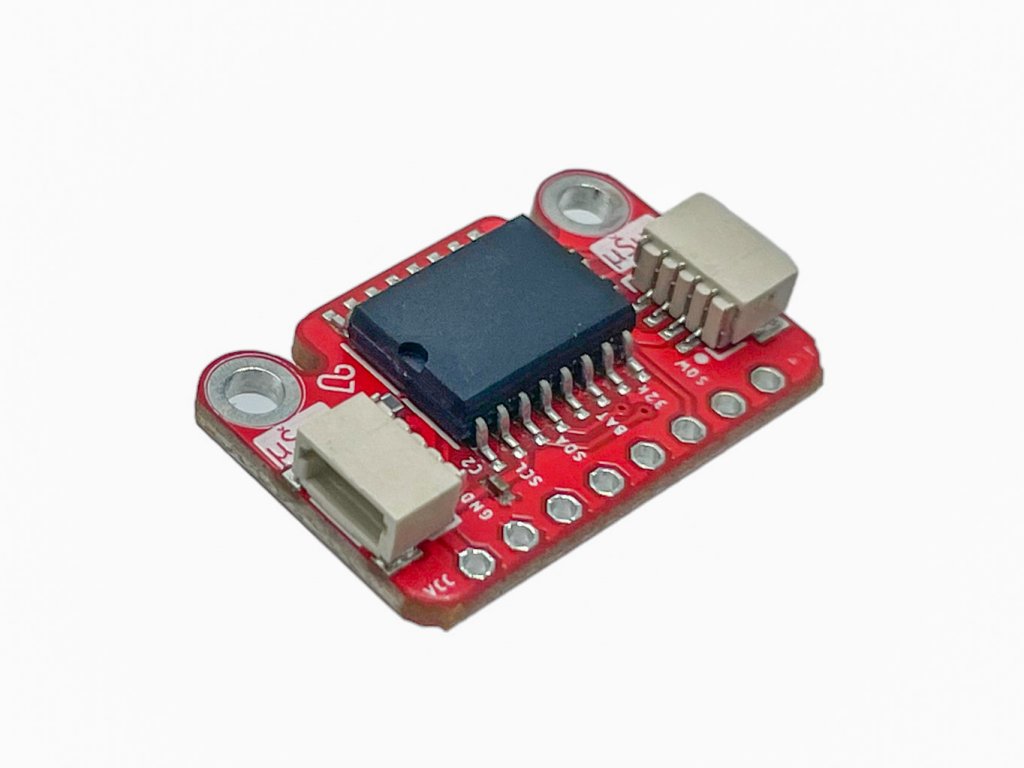

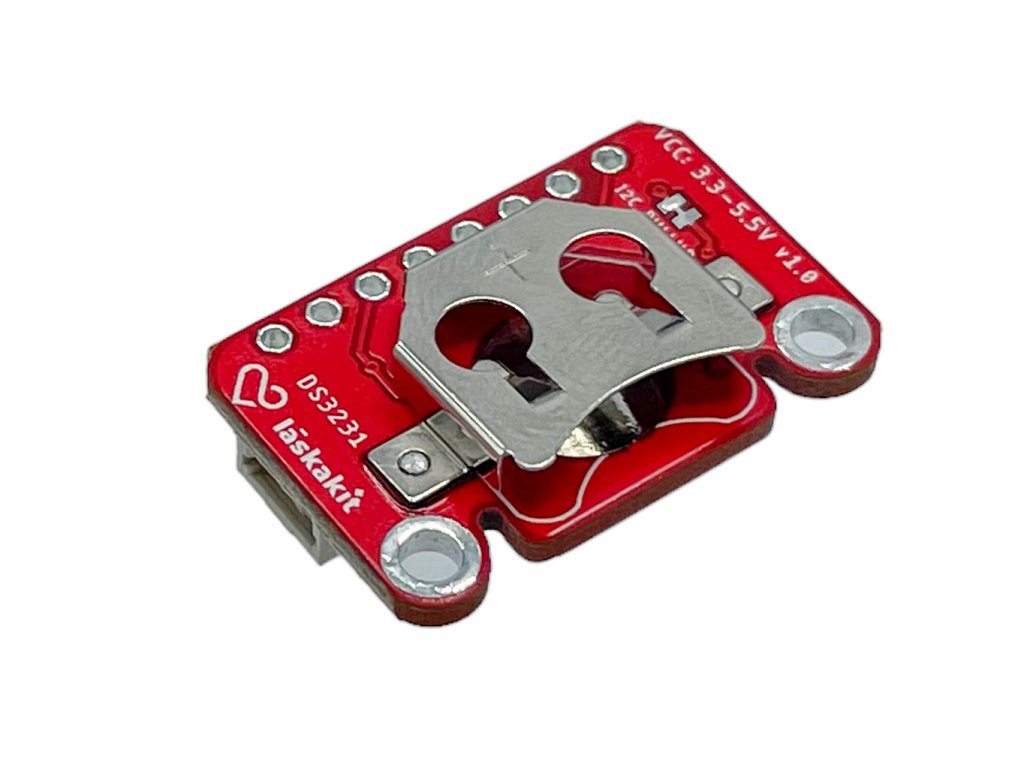

On the miniature board with the original DS3231 chip you will find the real time chip itself, two uSup connectors with connection to the I2C bus and also a spike with the I2C bus, power supply output signal from the RTC and backup power supply. On the board there is a connector for a CR1225 battery, which serves as a backup power supply.
Specifications:
- Chip: Original Maxim Integrated DS3231
- Supply voltage: 3.3V
- I2C interface 400 KHZ
- high accuracy 32.768 KHz and internal temperature correction
- CR1225 3.0V battery (not included)
- The module does not charge the battery
- Size: 25.6x16.5x8mm
Included in delivery:
- 1 pc LaskaKit DS3231 orig. RTC Real Time Clock
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
- CR1225 battery not included
Additional parameters
| Category: | Modules for Memory Cards & RTC |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.004 kg |
Add a rating
5
4
3
2
1
List of ratings
5
M
Miroslav M.
Miroslav M.
Zatím se rozbíhá o cca 1s za cca 4 dny, což by mělo odpovídat +-2ppm originálu. Ze začátku překvapily mnohem větší drifty už za pár hodin, naštěstí to byly hodiny v laptopu + windows moc nespěchá po zmáčknutí tlačítka "synchronizovat" a posune čas až za nějakou tu minutu pro maximální zmatení nepřítele.
Určitě je dobré doporučení přidat cín na pcb plošku. Asi by se hůře hledala chyba nebýt předchozího hodnocení.
uŠup funguje v pohodě, koupil jsem si 20cm kablík a rozpůlil na dvě redukce na dupont.
4
P
ppet36
ppet36
Reálně se jedná o dobrý modul, který by ovšem zasloužil lepší zpracování. První problém je v tom, že ani na jednom uŠup konektoru jsem se neproměřil na odpovídající piny na DS3231 a přes uŠup konektor jsem to vůbec nerozchodil. Po přepojení na kolíkovou lištu vše funguje.
Další problém je v použitém držáku na záložní baterii, kde negativní pól je ploška na PCB a vzhledem k nalakování desky to s bateríí nemá kontakt. Zde pomůže pocínování plošky na PCB.
List of discussions
PK
Pájecí plošky a další neduhy
Petr Krainer
Pájecí plošky a další neduhy
Petr Krainer
Má doma desku která je kompletně přelakována červeně i na místech kde nemá nic být a má tam být pokovení, lak jsem odstranil a zjistil jsem že tam není žádné pokovení - super. Proč montážní otvory nemají velikost M3 pro distanční sloupky. Dále je na desce nedostatečně provedené propojení obou vrstev GND. Proč u konektoru uŠup není u jeho uchycení větší místo pokovení. Ploška pro přerušení je tedy malá a pro její přerušení jsem musel požít lupu, abych nezničil něco jiného. Proč máte na dupout použity tyhle malé kulaté otvory, na svých projektech používám čtvercové s větší plochou pro pájení, kdyby na desce nebylo místo tak bych to pochopil, ale tady místo je.
