Product detailed description
Home, boardroom or office, temperature or precipitation, the interactive map of the country with addressable RGB LEDs is sure to be no obstacle. Keep an eye on the current situation, whether it's the temperature across the Czech Republic or incoming precipitation, which you can conveniently view on this map.

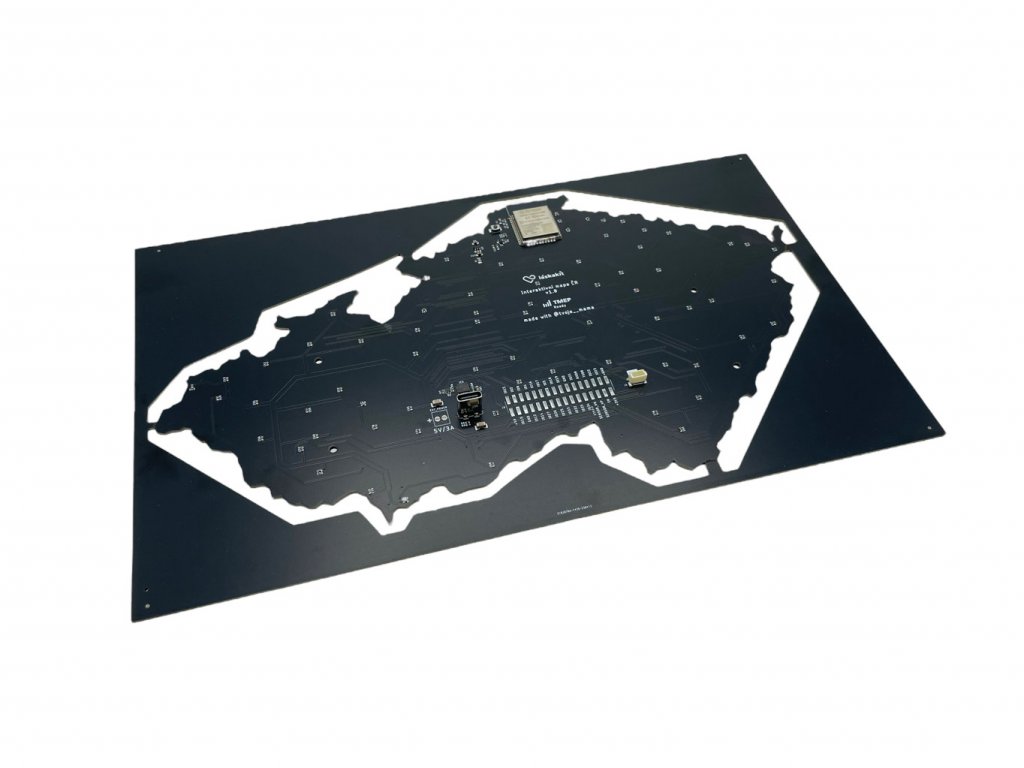

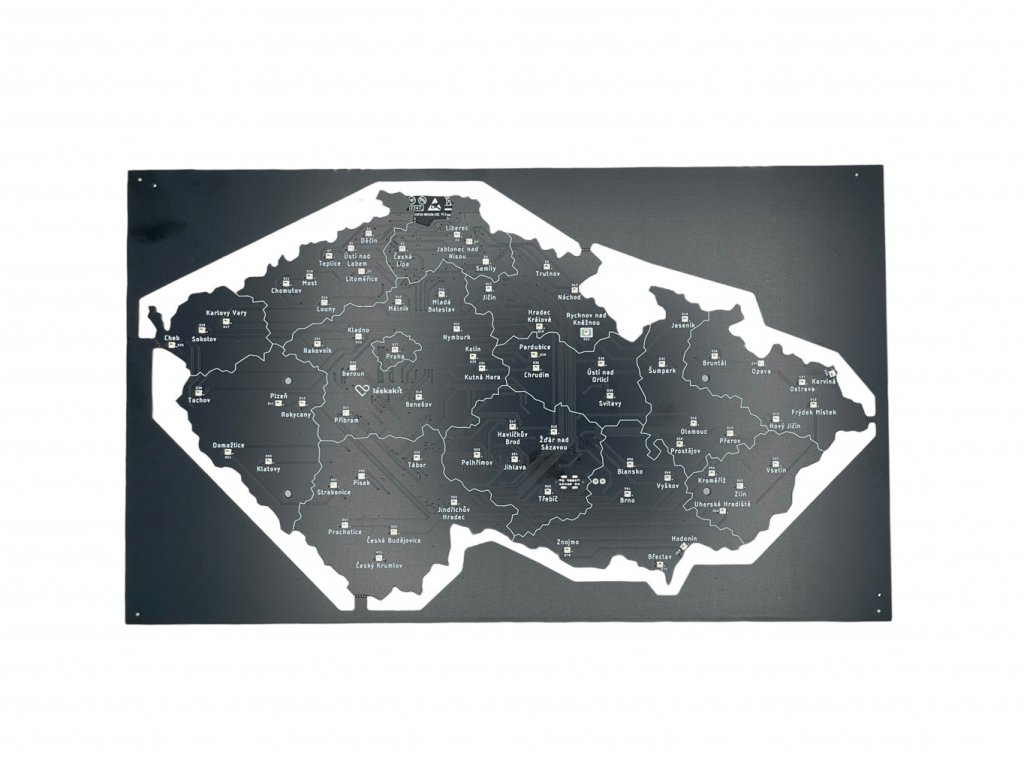

The interactive map of the Czech Republic is based on the ESP32 microcontroller and contains 72 WS2812 RGB LEDs on the front - each for one district town. For example, you can display the current alerts in the given locations or other data. Various sensors can be connected and all applicable pins are routed to solder pads for possible connection of various sensors and devices. The board is also equipped with a USB programming converter, so you only need a cable with a USB-C connector to program it. The plate also has four fixing holes.
Specifications:
| ESP32 module | ESP32-WROOM-32 4MB |
| Input voltage | 5V 3A |
| Digital I/O Pins | 32 |
| Analog Inputs | 16 |
| Dimensions | |
| Length | approx. 265mm |
| Width | approx. 150mm |
| Height | about 15mm |
| Weight | 85g |
Delivery components:
- 1pc LaskaKit Interactive Map of the Czech Republic WS2812B
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
-
Datasheet ESP32-WROOM (512.3 kB)
-
GitHub projektu
-
Srážkový radar ČHMÚ
-
TMEP
-
TMEP Meteoradar
-
Hra Zachraň město
4,9
7 ratings
Add a rating
5
4
3
2
1
List of ratings
5
MM
Michal Menčík
Michal Menčík
Mapa je super, mám ji už cca půl roku a bez problémů funguje jak má. Zprovoznění jednoduché ale chybí mi nějaká krabička aby se to dalo jednoduše pověsit :-)
4
RB
Rostislav Brabec
Rostislav Brabec
Mapa je velmi pěkná ovšem její zprovoznění pro mě, jako laika v programování bylo velkým oříškem. Dokonce tak velkým, že jsem chtěl mapu vrátit nebo uložit do šuplíku. Zprovoznění není jen o připojení USB a nahrání programu.
Je to o stažení programu do PC, nalezení různých verzí ovládání apod a až poté nahrání do mapy. Naštěstí mám šikovného partnera, který mapu zprovoznil.
Jinak mapa moc pěkná, zábavná. Byla by hezká i větší verze. Kdyby bylo lehčí zprovoznění určitě by byl ještě větší zájem.
5
PK
Petr Komárek
Petr Komárek
Naprostá paráda! Včera jsem mapu zprovoznil, velká radost :-)
Existuje, respektive byla by možnost výroby i většího formátu mapy?
5
RF
Radek Fryšták
Radek Fryšták
Naprostá spokojenost. Je to fakt úžasná mapa, už jsem po ní pokukoval několik let, ale až teď sem se odvážil do ní jít a nelituju!!
Jen pozor na programy, LED test má zřejmě nějaký problém (nemusí běhat všechny LED), po testech nejlépe běhá tato verze: https://github.com/LaskaKit/LED_Czech_Map/blob/main/SW/tmep_okresy-cr-teplota/tmep_okresy-cr-teplota.ino
5
MB
Mira Bursa
Mira Bursa
Super
5
JK
Jakub Kříž
Jakub Kříž
Tohle je mega vychytávka.
5
JA
Jan Ambrož
Jan Ambrož
Super
List of discussions
M
Milan
Milan
Nějak to nechápu, jak se to zprovozní? Po připojení napájení přes USB-C se nic nestane a žádná WiFi v okolí nepřibyla, znamená to že je to rozbité? Uvítal bych návod krok po kroku.
RB
Aktualizace mapy?
Richard Benda
Aktualizace mapy?
Richard Benda
Pozoruji že už asi 4 dny se mi neaktualizuje mapa co se týče srážek , svítí mi tam pár "ledek" a i když vypnu a zapnu , na mapě se ukazuje stále to samé a nic se nemění .
MD
Miroslav Dolejš
Miroslav Dolejš
20.12. tady Petr Šrámek píše, že problém vyřešen, který kod aktuálně je platný? Přehrál jsem SW/TMEP_Meteoradar_Config_WEB_Portal tento a mapa neukazuje i když dnes dost sněží, děkuji
RB
Richard Benda
Richard Benda
Tak to bude asi chyba u mě i když na routeru vidím že mapa je připojená , data nestahuje a je stále ve "spánku" asi
PŠ
Petr Šrámek
Petr Šrámek
Dobrý den, problém by měl být vyřešen. CHMI má nový web a script na serveru (tmep.cz odkud se berou data) byl aktualizován.
Díky, Petr
R
Mapa ČR
Rosťa
Mapa ČR
Rosťa
Dobrý den, pokukuji po mapě ČR. A stejně jako u meteostanice mám strach ze zprovoznění. Půjde to stejně jako u meteo?
Připojím USB a nahraji? Děkuji za pomoc.
RB
Zprovoznění LED mapy
Rosta Brabec
Zprovoznění LED mapy
Rosta Brabec
Dobrý den,
mapu mám již doma. Ovšem její zprovoznění není tak jednoduché jak píšete. Kde mám stáhnout potřebný program? Našel jsem jen odkaz na GitHub ale v tom se vůbec nevyznám natož kam kliknout. Prosím o odkaz nebo návod pro laika, jak mapu zprovoznit. Děkuji.
MF
Mapa ČR
Martin Frajdl
Mapa ČR
Martin Frajdl
Dobrý den, u této mapy také funguje automatické přepínání do nahrávacího režimu, takže opravdu stačí připojit USB a nahrát potřebný program.
MH
3D model
Martin Hruška
3D model
Martin Hruška
Dobrý den, bylo by možné uvolnit 3d model mapy? Mám v plánu tisknout krabičku a usnadnilo by mi to práci. Děkuji.
M
Marek M.
Marek M.
Ja jsem soubory pro 3D na GitHubu našel ale nedají se použít. Fusion ani Slicer data neni schopný přečíst a když jsem zkusil jiné zobrazovače tak hlasili taky chybu ve čtení tech souborů. Díky
MH
Martin Hruška
Martin Hruška
Díky za rychlou reakci, ale na GitHub jsem jej nenašel...
KL
3D model
Konstantin Láska
3D model
Konstantin Láska
zdravím, přidáno na GitHub viz související soubory
JJ
Nejnovejsi NeoPixel knihovna - problem
Jakub Jiricek
Nejnovejsi NeoPixel knihovna - problem
Jakub Jiricek
Snad nekomu usetrim trochu casu. Hral jsem si dneska s FW do mapy, a po nahrani zkompilovaneho souboru do ESP32 mi to porad havarovalo (Guru meditation error). Pomohlo az prejit na starsi verzi Adafruit NeoPixel knihovny, konkretne namisto posledni 1.12.2 jsem zkusil 1.11.0, a najednou vsechno zacalo fungovat dobre.
ČH
umisteni cipu
Čeněk Havelka
umisteni cipu
Čeněk Havelka
skoda ze ESP presahuje pres vybezky na severu mapy, jinak super
M
Připojení
Martin
Připojení
Martin
Dobrý den, funguje deska jako samostatná jednotka? Jakože by data sosala přes WiFi? Nebi je potřeba připojit další modul.
Mám v hlavě projekt "weasleovských" hodin, a nevím jestli k tomu bude stačit jen a pouze ta mapa. Díky za radu
MF
Připojení
Martin Frajdl
Připojení
Martin Frajdl
Dobrý den, ano mapa je zcela samostatná a dá se kní připojit i různá čidla, displeje apod. Obsahuje mikrokontroler ESP32, tudíž máte k dispozici WiFi a Bluetooth.
AK
Návrh - promenná intenzita dle denní doby
Alexandr Kobranov
Návrh - promenná intenzita dle denní doby
Alexandr Kobranov
Zdravím a předkládám návrh, zda by se do kódu nedala přidat regulace jasu LED dle denni doby, aby se v noci snížil jas LED například. Předpokládám, že info a hh:mm lze načíst z dat a v kódu zavést parametr “low-start” a “low-end” se zadáním času změny přepnutí jasu. Snad jsem to napsal srozumitelně ;-). A snad to tam někde není a nejsem za blba :-)
AK
MP
Nahrávání kódu do desky
Martin Pihrt
Nahrávání kódu do desky
Martin Pihrt
Dobrý den,
dnes dovezlo DPD dvě desky. Snažím se do desky nahrát Váš kód z gitu, ale nejsem úspěšný. V Arduino mám v mém případě COM3. Když otevřu serial monitor, tak vidím tečky s pokusem o připojení k Wi-Fi->následně vypíše WiFi Not Connected!
COM tedy jistě funguje a vypisuje co je v esp nahrané z výroby (jinak by to nic nepsalo a PC by neviděl port 3).
Mám Arduino IDE 1.8.19 + deska DOITESP32DEVKIT
Kód se zkompiluje v pořádku, ale při nahrávání do desky se vypíše:
A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header
Nemusí se někde něco na desce propojit? Aby se esp přeplo na boot?
Děkuji
www.pihrt.com
FF
Nahrávání kodu do desky - problém
Filip Flajsinger
Nahrávání kodu do desky - problém
Filip Flajsinger
Mám úplně stejnou chybu, ale bohužel mi nejde vyřešit ani zde variantou Martina.
Také mi to hází tento error:
A fatal error occurred: Unable to verify flash chip connection (Invalid head of packet (0xE0): Possible serial noise or corruption.).
Nevěděl by jsi někdo rady?
MP
natvrdo
Martin Pihrt
natvrdo
Martin Pihrt
Nebudu to řešit, udělám si nahrávání přes OTA. I tak děkuji za super výrobek :-)
MP
MP
natvrdo
Martin Pihrt
natvrdo
Martin Pihrt
Tak pokud spojím IO0 natvrdo se zemí a následně tlačítko "reset" dojde k přepnutí esp32 do stavu nahrávání. Po tomto kroku jsem kód do esp32 nahrál. Otázka je proč se to přepnutí neprovedlo samo.
Chovají se tak obě dvě desky (druhá je na com4). Pomohlo až tvrdé přepnutí na desce (header IO0 a GND).
Každopádně kód tam nyní je.
M
dostupnost
Martin
dostupnost
Martin
Dobrý den,
kdy budou desky k dostání?
MF
dostupnost
Martin Frajdl
dostupnost
Martin Frajdl
Dobrý den, odhadujeme cca měsíc
