Brass flow meter YF-B10 1" 2-50L/min
Code: LA131182C
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description
The YF-B10 brass flowmeter is a high-precision sensor designed to measure liquid flow rates in the range of 2-50 litres per minute. Its robust brass body makes it resistant to corrosion and mechanical wear, making it an ideal choice for industrial and domestic applications.

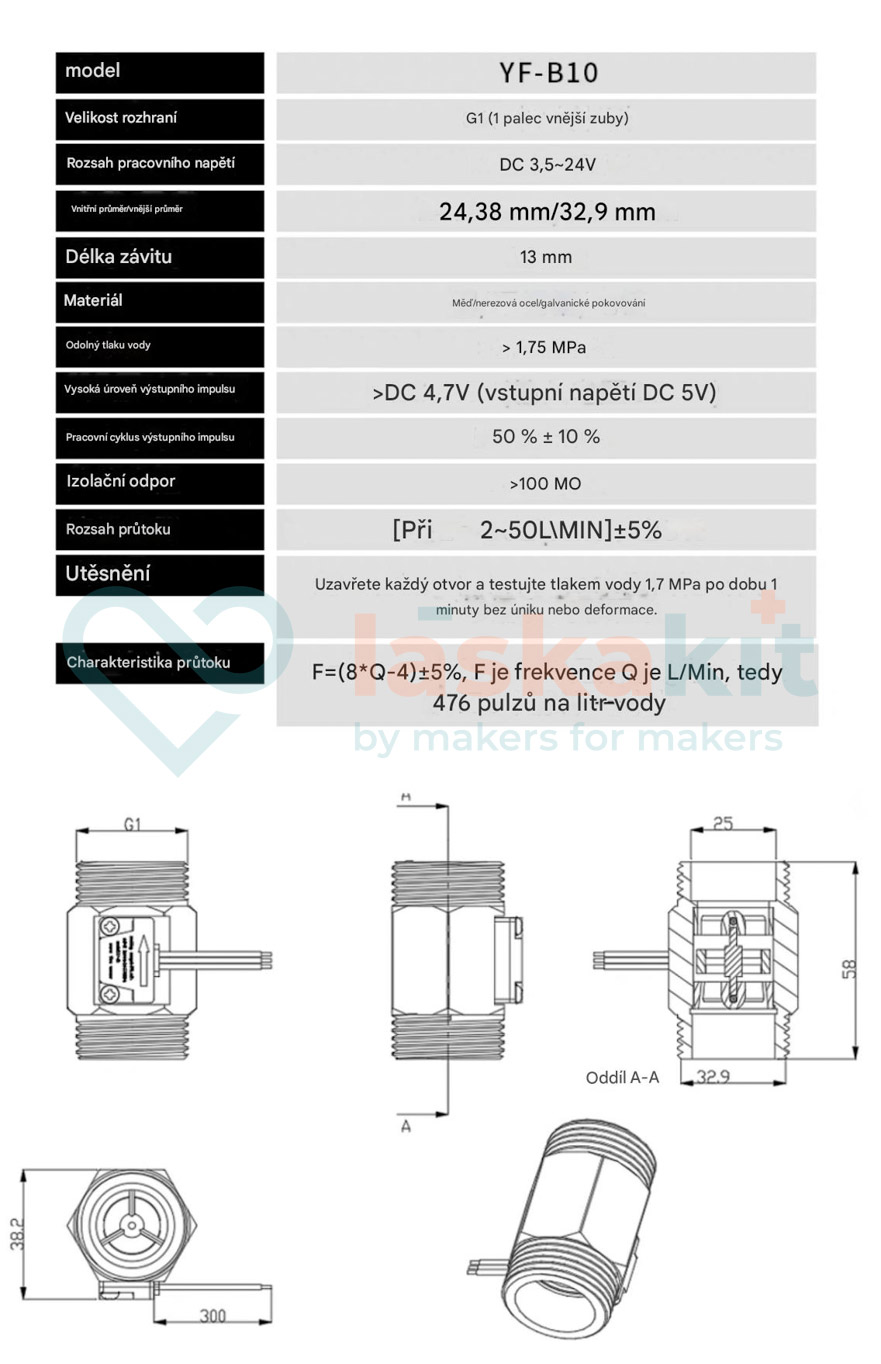

Specifications:
- Operating voltage: DC 3.5-24V
- Liquid flow: 2-50L/min
- Maximum current: 15mA (DC 5V)
- Operating temperature: - 25 ~ + 80°
- Operating humidity: 35%~90% RH
- External thread: 1" DN25
- Output: 5V TTL (5V power supply)
- Pulse characteristics: f =(8 x Q - 4)
- Cable length: ~ 15cm
- Thread length: 10mm
- Body length: 58mm
- Connector: JST-SM-3
- Red: VCC
- Yellow: Signal output
- Black: GND
Included in delivery:
- 1pc Brass flowmeter YF-B10 1" 2-50L/min
Note:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
- Magnetic materials in the vicinity may affect the measurement
Additional parameters
| Category: | Liquid sensors - rain sensors and water level sensors |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.224 kg |
| Output: | Digital |
| Sensor type: | Flow |
| The item has been sold out… | |
Be the first who will post an article to this item!
Add a rating
List of discussions
VV
Průtokoměr
Vlastimil Vágner
Průtokoměr
Vlastimil Vágner
Dobrý den pane Krotki napište mi na můj e-mail vagnervlastimil@seznam.cz pokud budete chtít řešit a kde to bude lepší řešit aby to tady nezabíralo místo, podle toho co píšete. Co používáte za vyhodnocovací jednotku a program jste si napsal sám?. Máte možnost snímat frekvenci při měření průtoku jinak na měření průtoku pro kapkovou závlahu jsem řešil s průtokoměrem YF-S201 u více jak dvaceti kusech. Napište mi pokud chcete Vágner.
VV
Vzoreček průtokoměr
Vlastimil Vagner
Vzoreček průtokoměr
Vlastimil Vagner
Dobrý den tak jak jsem Vám včera večer psal ohledně vzorečku který je správný tak pomocí něho zjistíte frekvenci pulsů pro zadaný počet litrů. Hodnota uvedená výše 476 odpovídá počtu 60L, z uvedeného vzorečku je pak nutné si vypočítat konstantu se kterou pak z načené hodnoty frekvence ze snímače vypočitáte počet litrů za minutu. Uvedený vzoreček je vlastně určený pro kalibraci průtokoměru tedy programu pro načítání průtoku zda odpovídá vypočítána konstanta tak že pak výpočet v programu je " nactená hodnota ze snímače / konstanta = počet litrů/minutu. Při výpočtu konstanty počítáme ve vzorecku maximální průtok tj. 50l tak že výsledek je 396 to je frekvence / 50 = 7.92 (konstanta), nyní již můžeme provádět kontrolní výpočty kolik má být frekvence při počtu litrů 7.92 * 50 = 396. Stejně tak můžeme zadat i hodnotu pro 60l " 476 / 7.92 = 60.10l, 60.1 * 7.92 = 475.99.
EK
Popis, realita a kalibrace
Emil Krotki
Popis, realita a kalibrace
Emil Krotki
Dobry den, dekuji moc za detaily. Tak podle informaci od Vás, popis produktu ma dal chyby - “476 pulzů na litr vody”.
Podle vašeho výpočtu, za který dekuji, a s kterým se s pohledu teorie souhlasím, ESPHome ukazuje 21 l/min kde průtokoměr “Parkside” prodávaný Lidlem ukazuje 16l/min. To je více než tolerance +-5%
Ano, ja vím, tenhle průtokoměr není vážný “vzorek” ale nějaký bod ke srovnání pro mne. Snažím se merit průtok a spotřebu závlahy, kde teď je jen kapková linie, ale bude trošku víc.
Dal cvičím, ale vypadá že musím najít vážný průtokoměr který by mohl byt za vzorek ke kalibrace.
EK
Kalibrace senzoru
Emil Krotki
Kalibrace senzoru
Emil Krotki
Dobrý den,
Podařilo se někomu správně sprovoznit tento senzor? Na této stránce je již první problém - "Pulse characteristics: f = (6 x Q - 8)" a o něco niž F=(8 x Q) - 4
Co je spravne... ? Rad bych take uvidel yaml pro HA.
VH
Kalibrace senzoru
Vít Hrnčíř
Kalibrace senzoru
Vít Hrnčíř
Dobrý den, popis produktu byl upraven a nyní obsahuje správný vzoreček.
VV
Vzorec pro výpočet
Vlastimil Vágner
Vzorec pro výpočet
Vlastimil Vágner
Správně je ten vzoreček F=(8 * Q)-4, ano jednou jsem jej s kamarádem testoval který si jej koupil na jiném webu, na
odzkoušení jsme použily upravený program pro průtokoměry co používám YF-S201, YF-S300A, YF-S400A. Nakonec kamarád zakoupil a použil průtokoměr YF-S201 G1/2" , ten je schopen měřit od méně než 1L do 30L. Zapojení s uvedeným vodoměrem YF-S201, mám pro inspiraci na www.mojeelektronika.mzf.cz
