Power and data cable JQ-118 USB-C to JST-PH-6 2mm 10cm
Code: LA150166W LA150166B Choose variant
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Related products
Product detailed description

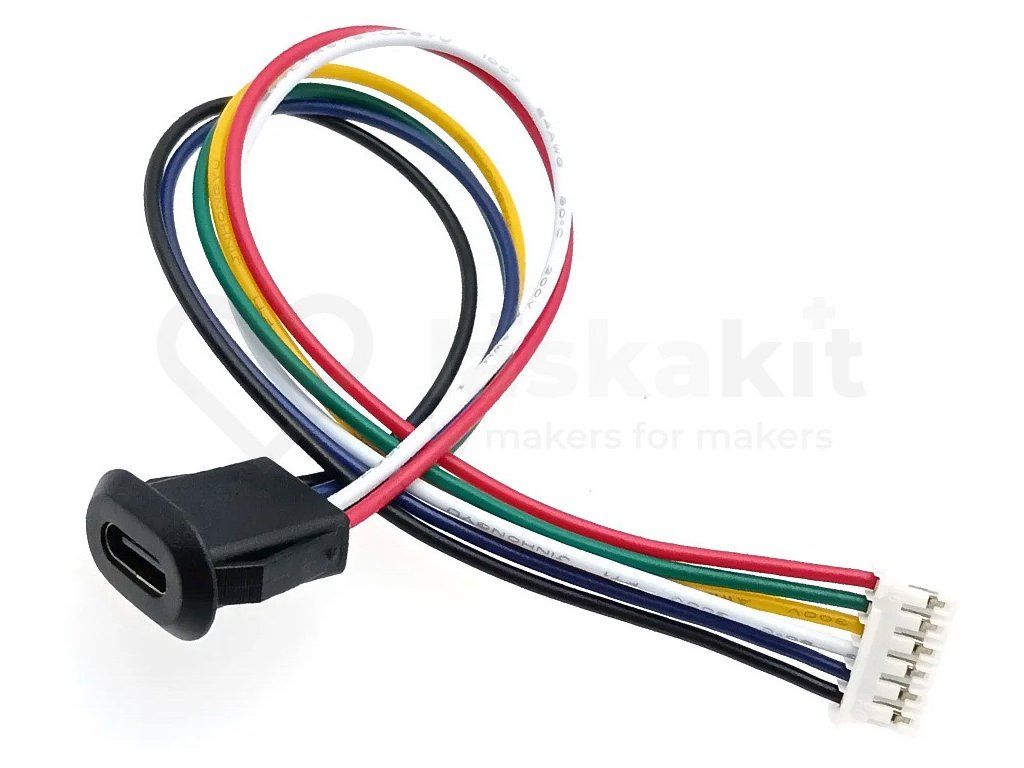

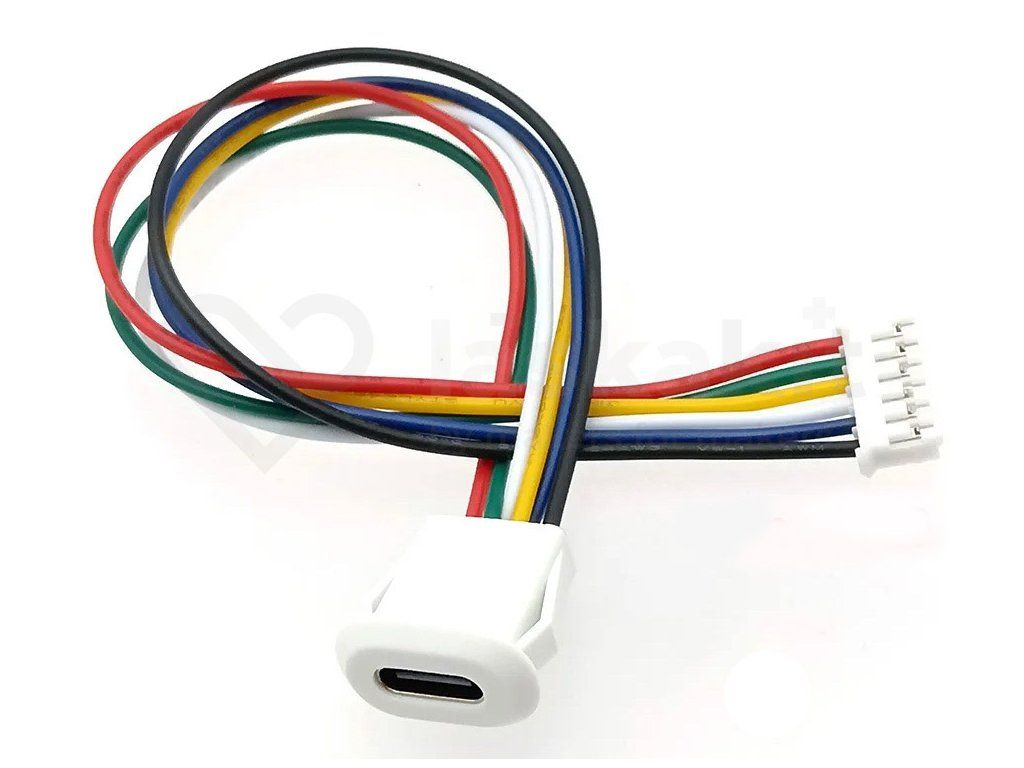

Power and data cable JQ-118 USB-C to JST-PH-6 2mm the 10 cm long connector is specifically designed to connect devices with a USB-C port and components using the 6-pin JST-PH connector with a 2 mm pitch
Specifications:
- Wire cross-section: 0.25mm 2 / 24AWG
- Pinout:
- VCC: Red
- D- : White
- CC1: Green
- D+ : Blue
- CC2: Yellow
- GND: Black
Included in delivery:
- 1pc Power and Data Cable JQ-118 USB-C to JST-PH-6 2mm 10cm
Note:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Connecting Cables |
|---|---|
| Warranty: | 2 years |
Be the first who will post an article to this item!
Add a rating
List of discussions
JR
Pinout
Juraj Rojko
Pinout
Juraj Rojko
Pozor, pinout uvedený v popisu je zavádějící. Barvy souhlasí, ale ne pořadí. Uvedené pořadí odpovídá vývodům z USB, ale ne v JST-PH konektoru kde nás to zajímá nejvíc. Skutečné zapojení je vidět z obrázků. Takže si dávejte pozor při návrhu DPS, nebo si kontakty rovnou zpřeházejte když to přehlédnete stejně jako já. U JST-PH to naštěstí není problém. (Škoda těch rezistorů na CC, využití je díky tomu menší. Jinak tomu není co vytknut, do panelu perfektní.)
JD
K čemu zde slouží jsou kontakty CC?
Jan Doležal
K čemu zde slouží jsou kontakty CC?
Jan Doležal
Dobrý den, pomocí multimetru jsem zjistil, že konektor má v sobě zabudované odpory 5,1 kΩ mezi GND a jedním i druhým CC zvlášť. Což je asi dobré, když to chce člověk využít pro spotřebič (režim "sink" či UFP), ale ne jako zdroj (režim "source" či DFP). Datové piny mají správný kontakt oboustranně. Ale nejsem si jistý, k čemu tedy jsou ty kontakty CC. Možná na vykomunikování vyššího napětí? Rozumím tomu správně, že není vhodné tento USB-C konektor využít jako zdroj napětí?
PK
Vodiče CC jsou určeny k "vykomunikování" vyššího nabíjecího proudu
Petr Krejčí
Vodiče CC jsou určeny k "vykomunikování" vyššího nabíjecího proudu
Petr Krejčí
Dobrý den,
dle specifikace výrobce vodiče CC slouží k "vykomunikování" vyššího nabíjecího proudu. Jak, to záleží na připojeném obvodu nabíječky (zdroje) a jeho možnostech.
MF
K čemu zde slouží jsou kontakty CC?
Martin Frajdl
K čemu zde slouží jsou kontakty CC?
Martin Frajdl
Dobrý den, k čemu přesně slouží vyvedené signály CC, když jsou na nich již osazeny rezistory, bohužel nevíme. Tento konektor lze používat jako spotřebič. Jako zdroj jej lze použít také, ale jen pro výstupní napětí 5V. Pokud připojíte 5V na napájecí vodiče, lze nabíjet i mobilní telefon, ale jen v pomalém 5V režimu.
JR
Juraj Redeky
Juraj Redeky
konektor + kábel - presne zodpovedá popisu a foto.
Není co dodat.
Cena mohla byť 50%, ale jinak OK ;-)
