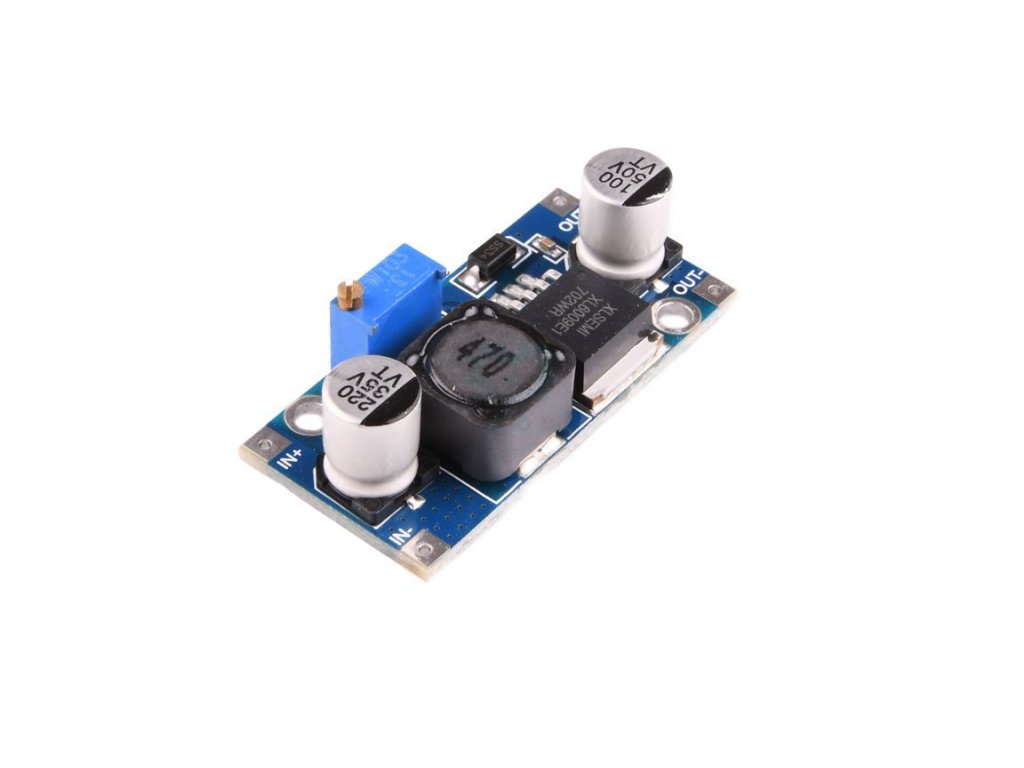

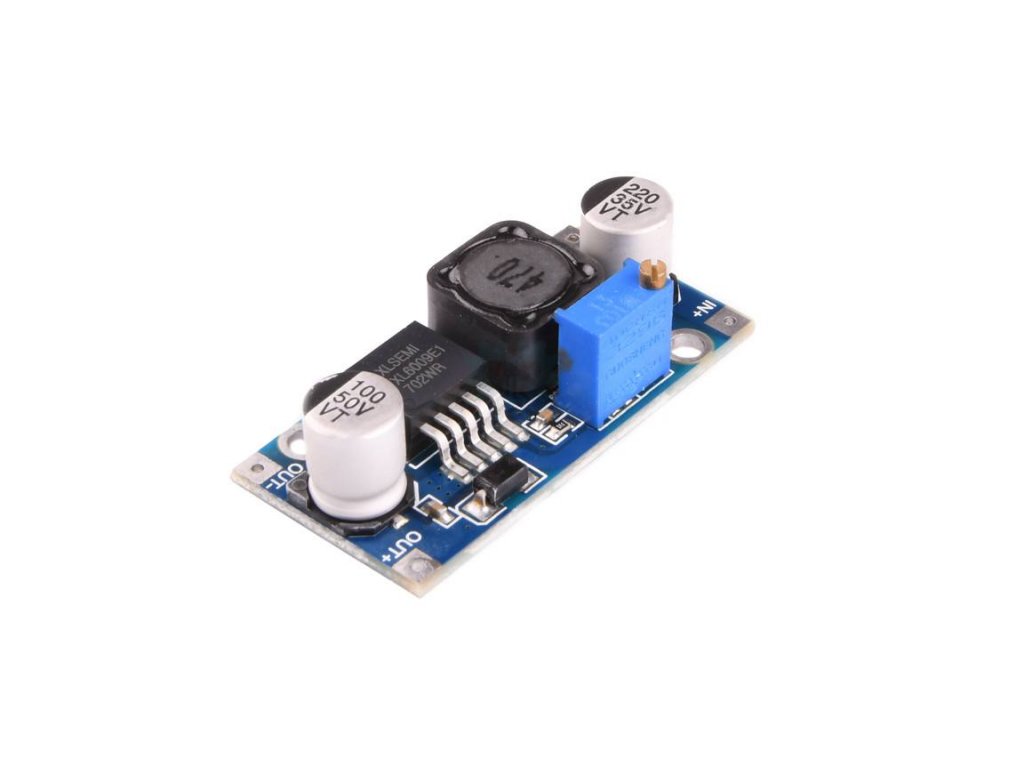

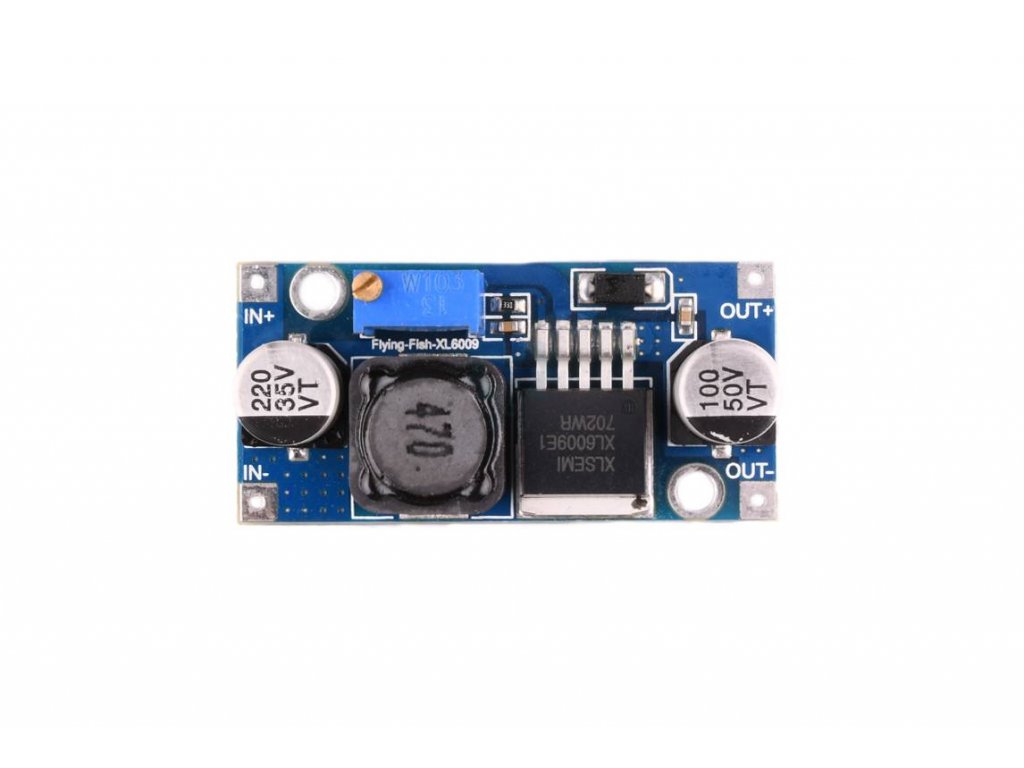

Step-up boost converter with XL6009, blue
Code: LA122007
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description
This voltage converter allows you to achieve higher voltage values where you have a voltage-limited power supply.
For example - you have 2 Li-ion cells with this module you can easily get to 12V, which you need for example for an audio amplifier.
Product description:
- Chip: XL6009
- Input voltage: 5-32V
- Output voltage: 5-35V
- Output current: 4A max.
- Operating temperature: -40 - +85°C
- Better than LM2577
- Short circuit protection
- Efficiency: 96% (max)
- For higher outputs (over 1A) it is necessary to add a heatsink.
- Voltage indicator: LED
- Dimensions: 43,6x21,2x14,5mm
- Weight: 4g
Included in delivery:
- 1pc Step-up boost converter with XL6009, blue
Note:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Add a rating
5
4
3
2
1
List of ratings
5
JH
Jan Hodek
Jan Hodek
Jsem relativně spojojený. Ale výkon mi nestačí. Snažim se z fakt silné powerbanky napájet 24V systém malých aktivních reprobeden, ale asi budu muset použít paraelně dva tyto měniče, aby dodávaly dostatek proudu. Ani 3 A nedostanu na výstupu, když tam mám 5V vstup.
5
JH
Jaromír Habáň
Jaromír Habáň
fakticky parada
5
JK
Jan Klusacek
Jan Klusacek
Pokud se vstupní napětí dostane někam do oblasti 3V, tak se na výstupu může oběvit vysoké napětí okolo 20V, bez ohledu na nastavené napětí.
5
VC
Vladimír Císař
Vladimír Císař
perfektní, jde i dobře předělat na cc
http://tjeret.blogspot.com/2017/04/step-up-xl6009-as-constant-current.html#more
napájím tím LED
1
PH
Petr Hamal
Petr Hamal
Indikátor napětí chybí. Modul se extrémně zahřívá (5V -> 12V pro PC ventilátor). Nepoužitelné (step-up boost měnič s MT3608 je lepší variantou)
1
J
Jakub
Jakub
Chci ze 3,7V dostat 5V, nastavím si 5V a po vypnutí a zapnutí se to změní na 30V ?
MF
Martin Frajdl
(Administrator)
Martin Frajdl
(Administrator)
Dobrý den, to by samozřejmě dělat nemělo. Může se jednat o vadný kus. Kontaktujte nás, prosím, na mail podpora@laskakit.cz a vyřešíme to výměnou za nový kus.
3
MS
Martin Slejmar
Martin Slejmar
Tento kus vyžaduje aby vstupní napětí bylo menší než výstupní, což bych od BOOST nečekal. ale použiju na jinej projekt.
5
JN
Jaroslav Novák
Jaroslav Novák
Vše v pořádku.
1
PP
Petr Pírek
Petr Pírek
hned odešel, jen se hřeje i bez zátěže. žádná dioda kontroly napětí. to jsem ho připojil k laboratornímu zdroji a nastavil 6v 0,5A a výstup k měřáku.
5
K
Karel
Karel
Jsem velmi spokojen protože při napětí 12.5 V jsem z měniče dokázal vymáčknout 40 V takže super
5
KP
Karel Panský
Karel Panský
Vše v pořádku.
5
JD
Jiří Dajč
Jiří Dajč
Měnič dělá to, co má. Spokojenost.
List of discussions
PE
3,7-6V
Patrik Eliášek
3,7-6V
Patrik Eliášek
Dobrý den,
Nejsem schopný se dostat pod 12V ze zdroje s 3,7V, měl by být schopný se dostat pouze na 6V?
MF
3,7-6V
Martin Frajdl
3,7-6V
Martin Frajdl
Dobrý den, tento modul vyžaduje pro správnou funkčnost minimální vstupní napětí 5V. Napětí 3,7V(4,2) z 1S LiION baterie je nedostatečné.
M
Martin
Martin
Vstupní napětí mám proměnlivé 10-18v dokáže to udržet 12v na výstupu?
MF
Martin Frajdl
Martin Frajdl
Dobrý den, kolísání vstupního napětí by na výstupní napětí nemělo mít vliv.
VO
Vít Obitko
Vít Obitko
Dobrý den, je možné regulovat výstupní proud?
MF
Martin Frajdl
Martin Frajdl
Dobrý den, tento měnič má pouze regulovatelné výstupní napětí. Proud regulovat nelze.
