USB-C v3.1 connector to cable
Code: LA217074M LA217074F Choose variant
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description

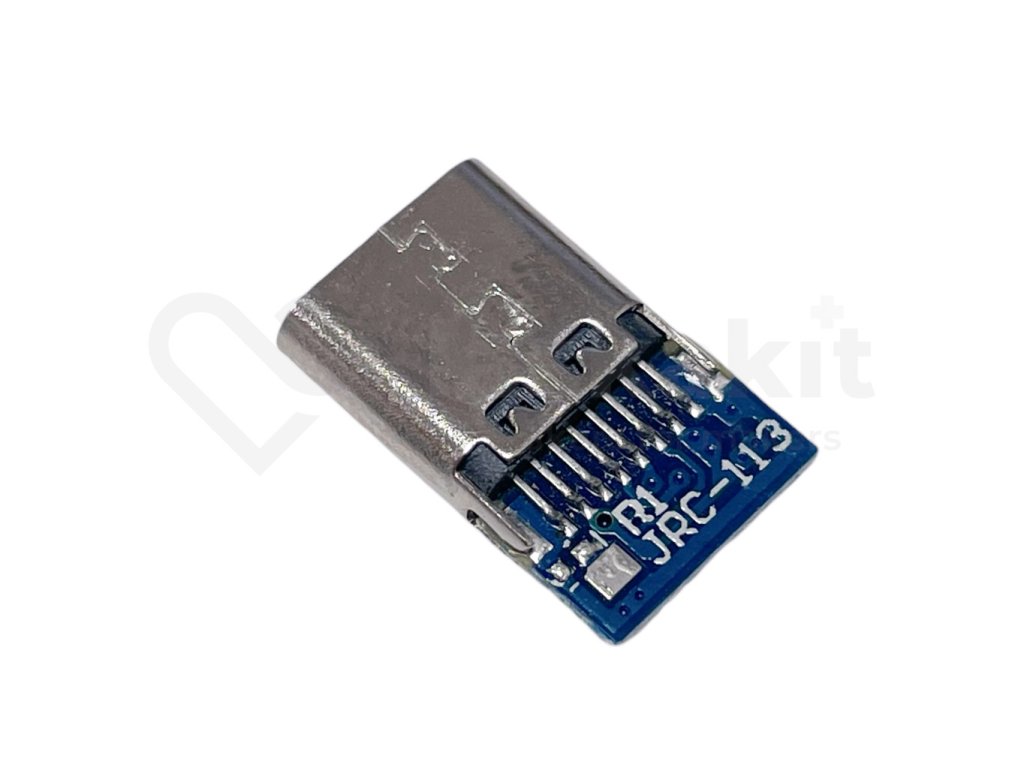

USB-C v3.1 cable connector, contains basic signals D+, D- and power VCC, GND. Other signals are not output to the solder pads.
Included in delivery:
- 1pc USB-C v3.1 cable connector
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
- Only one connector included, not a set.
Additional parameters
| Category: | Connectors |
|---|---|
| Warranty: | 2 years |
Product rating
The average product rating is 5,0 out of 5 stars.
1 rating
5
4
3
2
1
Leave a rating
List of ratings
5
IH
Ivo Hlaváč
Ivo Hlaváč
Jsem spokojen. Sice mi místo varianty Female přišla varianta Male, ale i ta se nakonec hodí.
Discussion
List of discussions
JP
Male / Female
Jiří Peroutka
Male / Female
Jiří Peroutka
Objednal jsem si 3 x "zásuvku" a 1 x "zástrčku". 4 kusy přišly, papírově to sedí s objednávkou, ale fyzicky mám jednu "zásuvku" a tři "zástrčky. Doporučuji objednávat v páru, protože skladník nepozná rozdíl.
MF
Male / Female
Martin Frajdl
Male / Female
Martin Frajdl
Dobrý den, za chybu se omlouváme a založte nám to jako reklamaci na https://www.laskakit.cz/reklamace/, my Vám chybějící zašleme.
JD
Opravdu USB 3.1?
Jan Doležal
Opravdu USB 3.1?
Jan Doležal
Rychlosti USB 3.1 není možné dosáhnout jen pomocí D+ a D- (to je USB 2.0). Pro rychlost USB 3.1 je třeba i páry TX a RX. Ty nejsou vyvedené na pájecí plošky, pouze jako piny samotného konektoru. U konektoru varianty Female si nejsem jistý, který pin je který, protože má méně pinů (plošky jsou jasné).
JD
Varianta Female není USB 3.1
Jan Doležal
Varianta Female není USB 3.1
Jan Doležal
Při bližším zkoumání varianty Female jsem zjistil, že piny samotného konektoru připájené k DPS jsou GND, VBUS, D-, D+, CC, VBUS, GND. To samé z druhé strany. Tedy není možné dosáhnout rychlosti USB 3.1, ale pouze rychlosti USB 2.0. Na plošky je vyvedeno VBUS, D-, D+, GND a z druhé strany je ploška na kterou je vyvedeno CC.
JD
Režim "source", potřebuji "sink"
Jan Doležal
Režim "source", potřebuji "sink"
Jan Doležal
Nabízený konektor USB-C ♂ (varianta Male) je v režimu "source" (režim zdroj, tedy 56 kΩ mezi VBUS a CC), což chybí v popisu. Potřeboval bych variantu Male v režimu "sink" (režim spotřebič), tedy s odpory 5,1 kΩ mezi GND a jedním i druhým CC zvlášť. Chci si udělat USB-C lampičku do mobilu.
JD
Varianta Female nemá nastavený režim
Jan Doležal
Varianta Female nemá nastavený režim
Jan Doležal
Při bližším zkoumání varianty Female jsem zjistil, že piny samotného konektoru připájené k DPS jsou GND, VBUS, D-, D+, CC, VBUS, GND. To samé z druhé strany. Na plošky je vyvedeno VBUS, D-, D+, GND a z druhé strany je ploška na kterou je vyvedeno CC. Není zde žádný rezistor mezi CC a VBUS nebo GND, tedy nemá nastavený režim. Režim lze tedy nastavit odporem, jak jsem již zmínil. Mělo by stačit připájet rezistor 5,1 kΩ mezi GND a CC a mělo by to být v režimu "sink" (spotřebič).
