H-můstek L298N, dvoumotorový modul

Kód: LA143010
58 Kč 47,90 Kč bez DPH
Skladem (113 ks)
Můžeme doručit do:
4.4.2024

H-můstek pro dva stejnosměrné motory, schopný ovládat směr a rychlost otáčení s čipem L298N.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

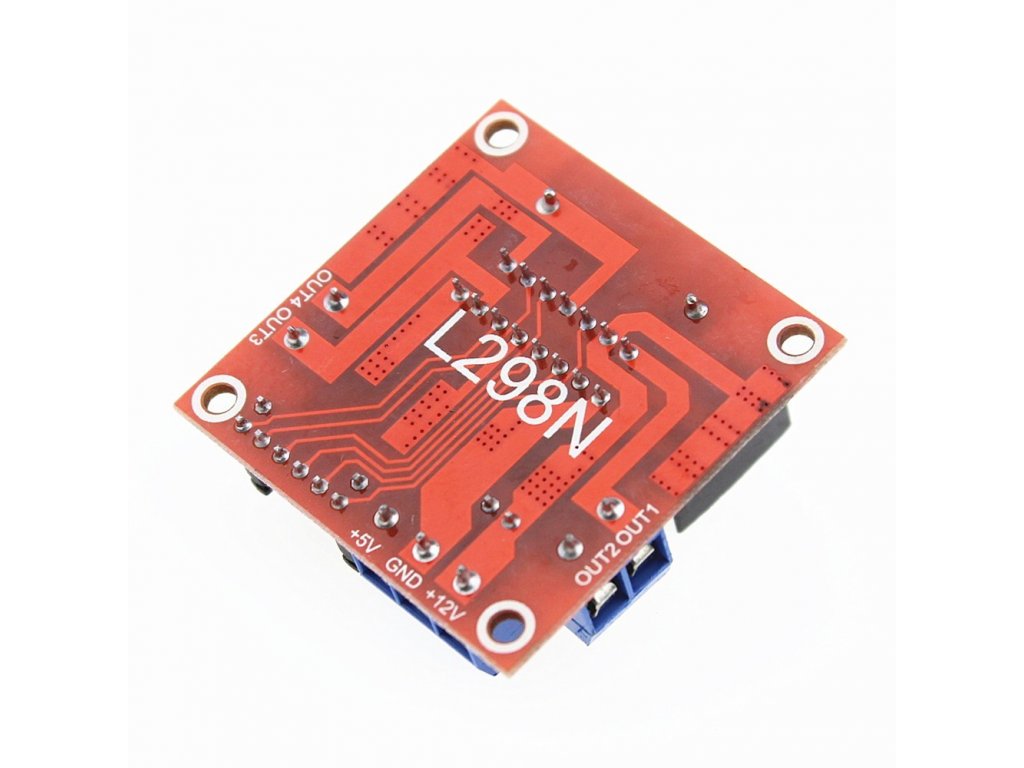

Detailní popis produktu

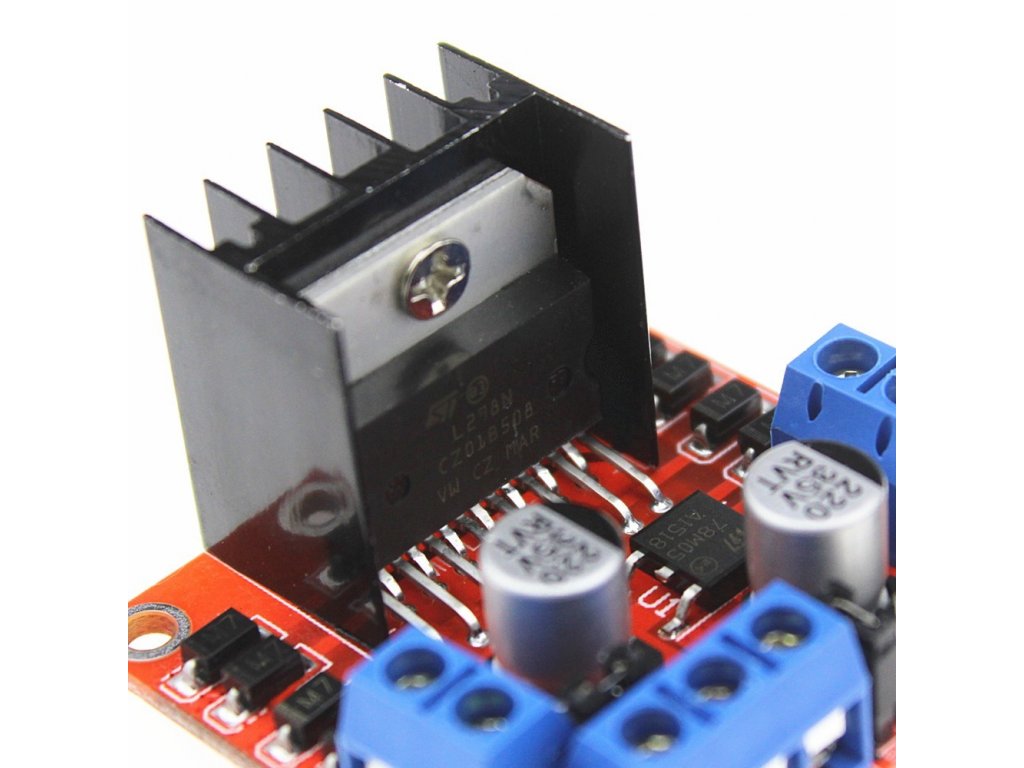

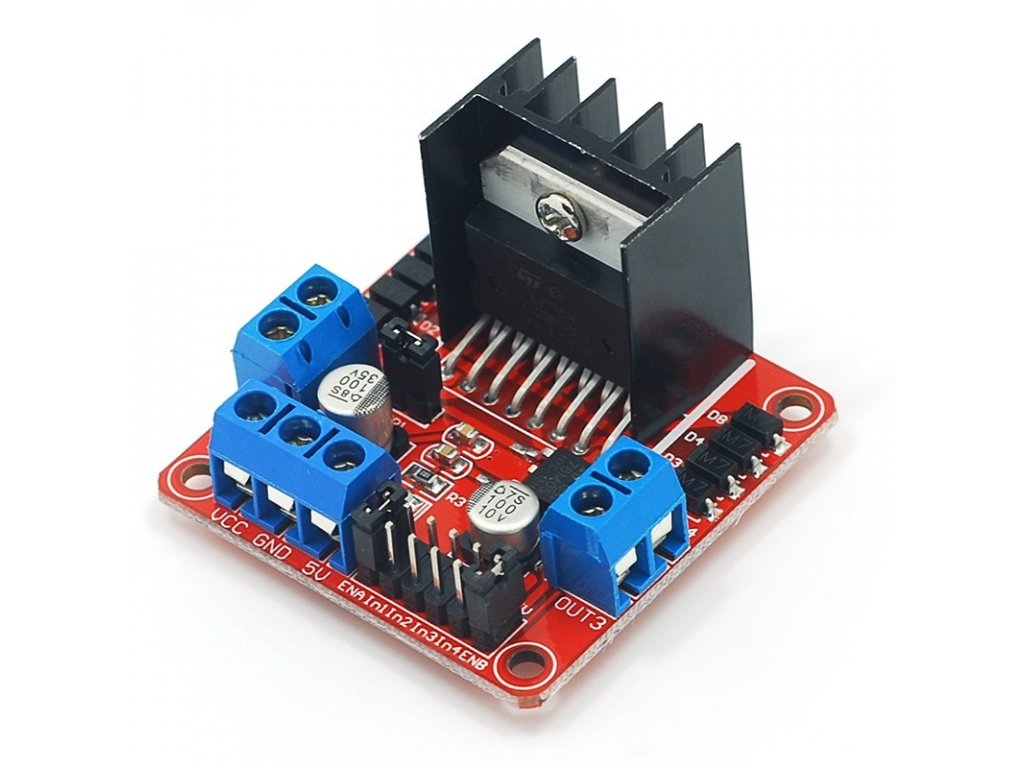

Tento modul používá ST L298N čip, dobrá schopnost řízení, nízká teplota, silné anti-interference schopnosti. Napájení až do 46V. Proud může dosáhnout až 3A MAX, dlouhodoběji 2A, 25w. Může řídit jeden 2-fázový krokový motor, jeden 4-fázový krokový motor nebo dva DC motory. Modul má vestavěný 5v stabilizátor, při použití napětí 7-35V je tento zdroj vhodný pro napájení, ale lepší je používat externí 5V napájení, pokud motorové napájení přesáhne 12V.

Zapojení:

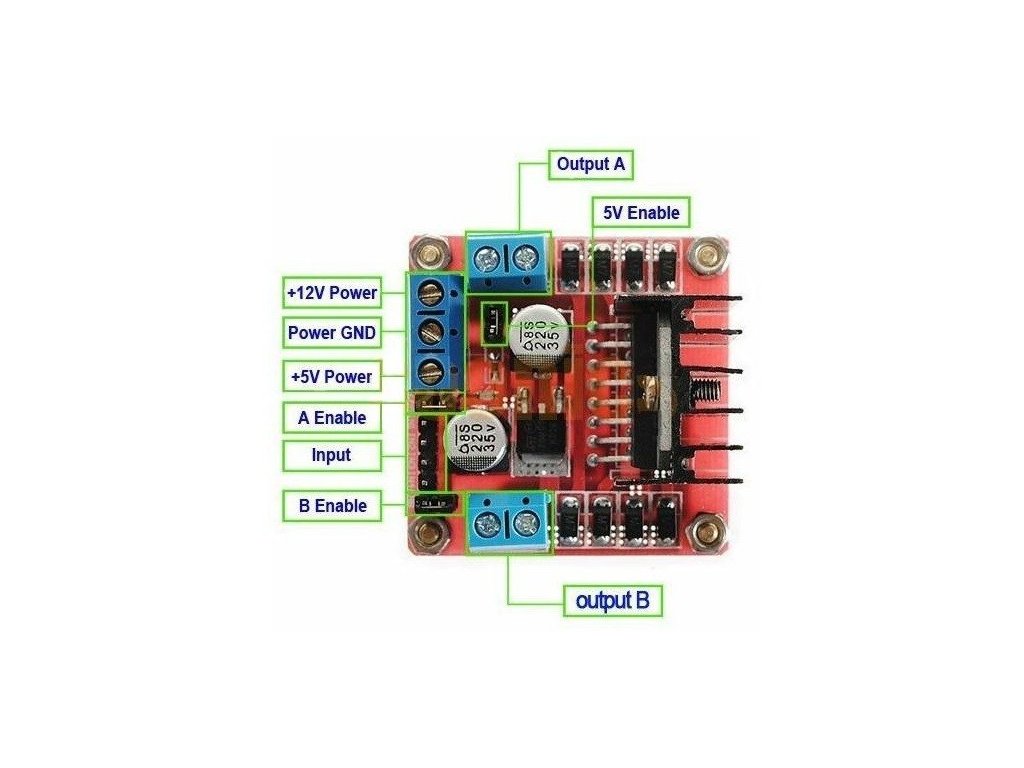

  • IN1, IN2 - řízení motoru 1
  • IN3, IN4 - řízení motoru 2
  • ENABLE A - aktivace motor 1 (není-li využito nechat propojku na DPS)
  • ENABLE B - aktivace pro motor 2 (není-li využito nechat propojku na DPS)
  • OUT1, OUT2 - zapojení motor 1
  • OUT3, OUT4 - zapojení motor 2
  • +12V - silové napájení obou motorů
  • +5 V - napájení logiky modulu
  • GND - zem

Specifikace:

  • Typ: Double H bridge driver L298N
  • Logické napětí: 5V
  • Napětí pro motor(y): 5V-35V
  • Proud logiky: do 36mA
  • Proud na kanál: 2A(MAX)
  • Max. výkon: 25W
  • Rozměry: 43x43x27 mm
  • Hmotnost: 26 g

Součástí dodávky:

  • 1ks H-můstek L298N, dvoumotorový modul

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Řadiče a drivery pro motory
Záruka: 2 roky
Hmotnost: 0.027 kg
5
5x
4
1x
3
1x
2
0x
1
0x
Nevyplňujte toto pole:
5
VV Avatar autora | 10.5.2023
Modul H-můstku ovládá již osazený druhý podvozek s Arduino Nano spokojenost
5
JC Avatar autora | 10.12.2022
bez chyby
5
JM Avatar autora | 17.4.2021
OK !
4
IH Avatar autora | 2.3.2021
Regulace motorku je OK, jen šroubky ve svorkovničkách někdo asi utahoval kladivem...
3
JG Avatar autora | 13.7.2020
Koupil jsem s krokovým motorem NEMA 17 17HS4401 a nezdá se, že by si rozuměli. Při nižích otáčkách (pod 80 rpm) začne motor drnčet. Na osciloskopu je pak vidět, že se mírně deformovaný pulz začne štěpit. Nedokážu posoudit, jestli je problém v motoru nebo v regulátoru. Při nízkých otáčkách odebírá motor proud cca 2,7 A, při vyšších otáčkách o ampér méně.
5
Avatar autora | 13.4.2020
Spokojenost, prehledne stranky a rychle doruceni. Dekuji
5
LS Avatar autora | 24.3.2020
Funguje, co k tomu dodat? :-)
