Napájecí souosý konektor DC, barrel jack samec - na kabel

Detailní popis produktu

Napájecí souosý konektor DC (tzv. barrel jack) v samčím provedení určený pro montáž na kabel. Použiješ ho pro výrobu vlastního napájecího kabelu k Arduinu, ESP32 desce, routeru, LED pásku nebo jakémukoli zařízení s DC napájecím vstupem. Tělo konektoru je rozebíratelné, vodiče se připojují pájením a plastový krytek se našroubuje zpět, čímž spoj mechanicky odlehčí a zaizoluje. Konektor si vyber podle rozměru napájecího vstupu tvého zařízení.

Specifikace:

• Typ: souosý napájecí konektor DC (jack), samec, na kabel
• Max. zatížení: 30 V DC / 1 A
• Kontaktní odpor: ≤ 0,03 Ω
• Izolační odpor: ≥ 100 MΩ
• Připojení vodičů: pájením (2 vývody – kladný střední kolík, záporný plášť)
• Materiál: pokovený kovový kontakt + plastové tělo se šroubovacím krytem
• Rozměry (vnější × vnitřní průměr):

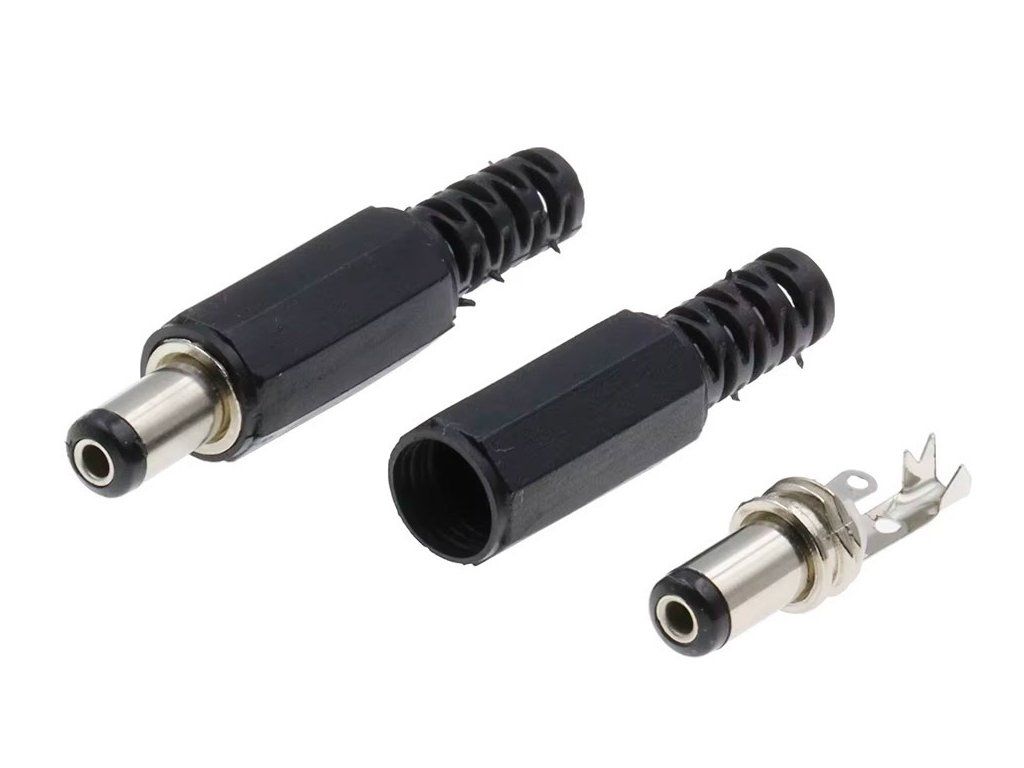

  • 5,5 × 2,1 mm: nejrozšířenější rozměr – Arduino UNO/Mega, vývojové desky, routery, LED zdroje

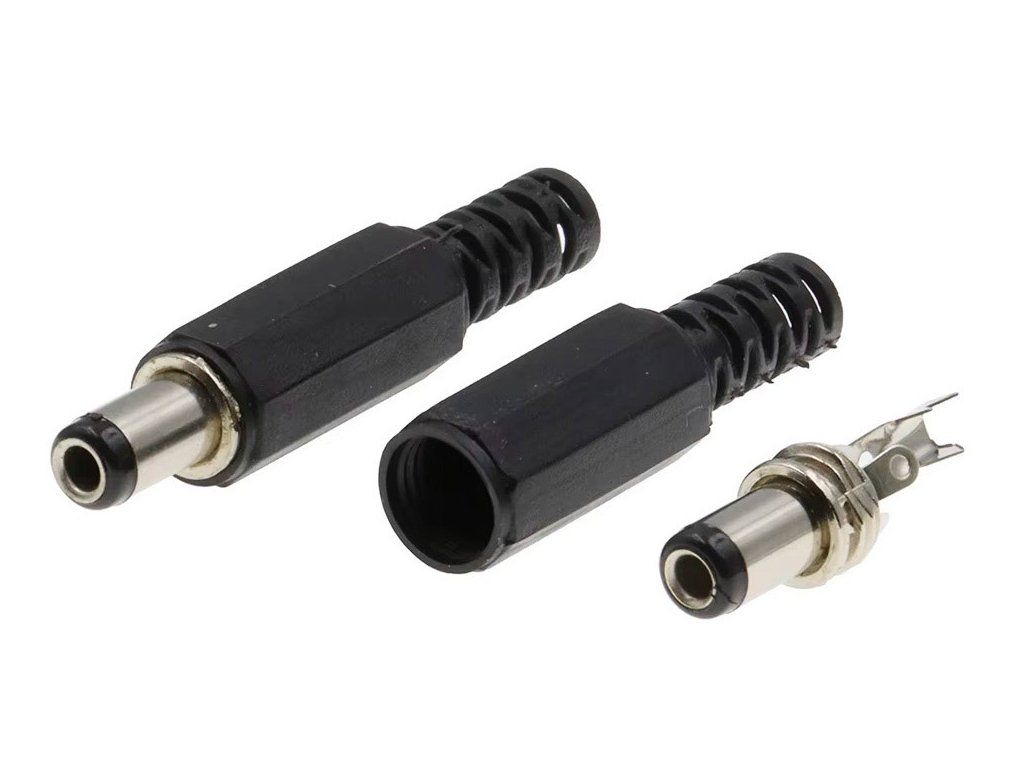

  • 5,5 × 2,5 mm: vypadá stejně jako 5,5/2,1 mm, ale má silnější středový kolík – notebooky, 3D tiskárny, výkonnější adaptéry

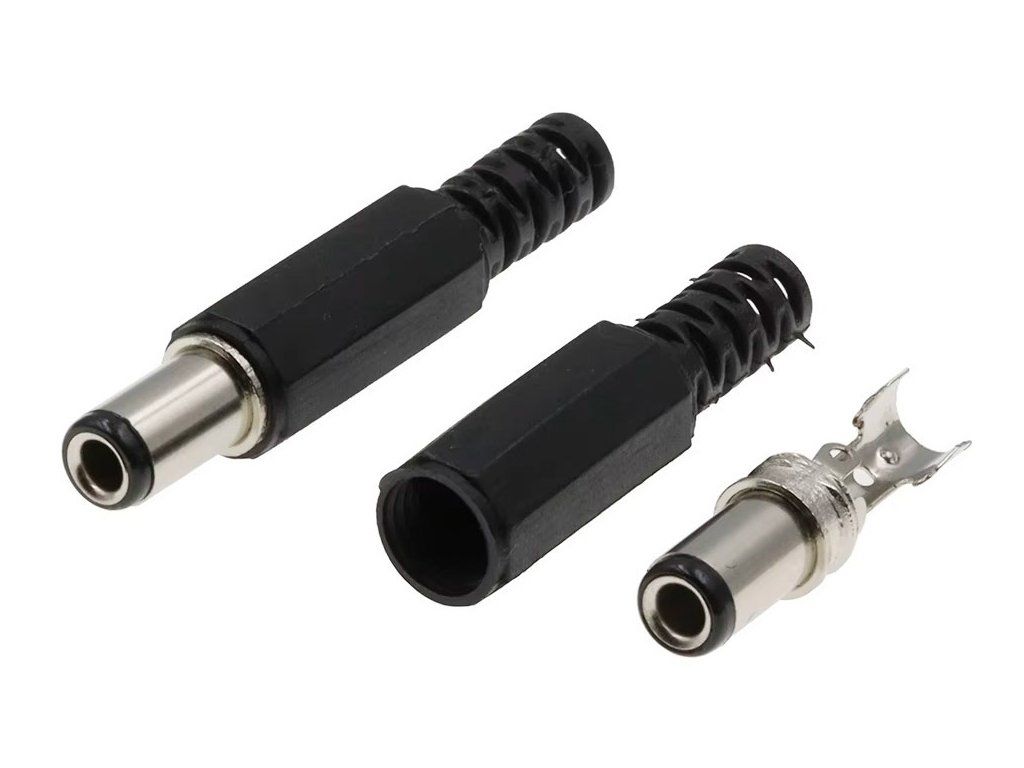

  • 6,3 × 3,0 mm: větší konektor pro zdroje s vyšším odběrem

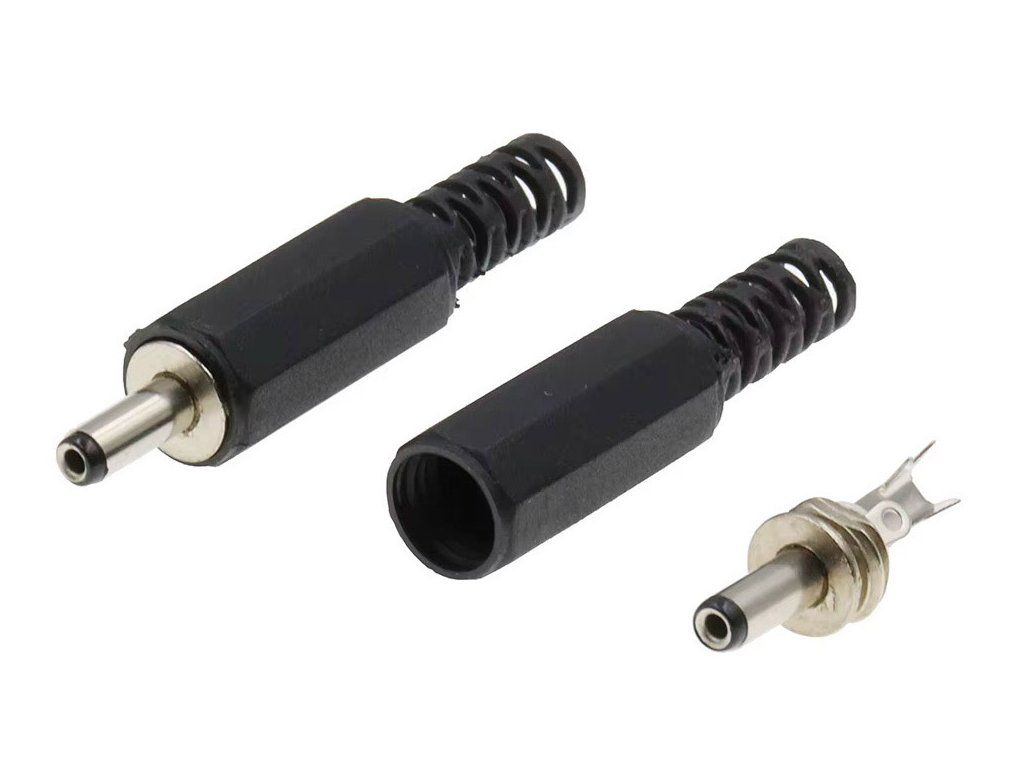

  • 3,5 × 1,35 mm: malý konektor – kamery, malá audio zařízení, drobná elektronika

Obsah balení:

• 1× napájecí konektor DC na kabel (dle zvolené varianty)

Poznámka:

• Rozměry 5,5/2,1 mm a 5,5/2,5 mm jsou zvenku k nerozeznání – před nákupem si ověř vnitřní průměr napájecího vstupu svého zařízení. Nesprávná kombinace vede ke špatnému kontaktu nebo poškození zdířky.
• Zkontroluj si polaritu napájení svého zařízení. U většiny elektroniky je na středovém kolíku kladný pól (+).
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
