NDIR senzor plynu MH-Z14 Oxid uhličitý CO2

Kód: LA131066
958 Kč 791,70 Kč bez DPH
Skladem (2 ks)
Můžeme doručit do:
14.10.2024

NDIR senzor plynu oxidu uhličitého, využívající absorpce světla pro detekci.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Optický NDIR snímač. Jeho výstupem je digitální hodnota vyčítaná přes UART nebo PWM, ale taky analogova hodnota 0.4-2V. Používá optické NDIR měření a je citlivý na čistotu měřeného plynu

Senzor detekuje:

  • Oxid uhličitý CO2 (carbon dioxide)

Specifikace:

  • Pracovní napětí: 4.5-5.5VDC
  • Pracovní proud: < 85mA

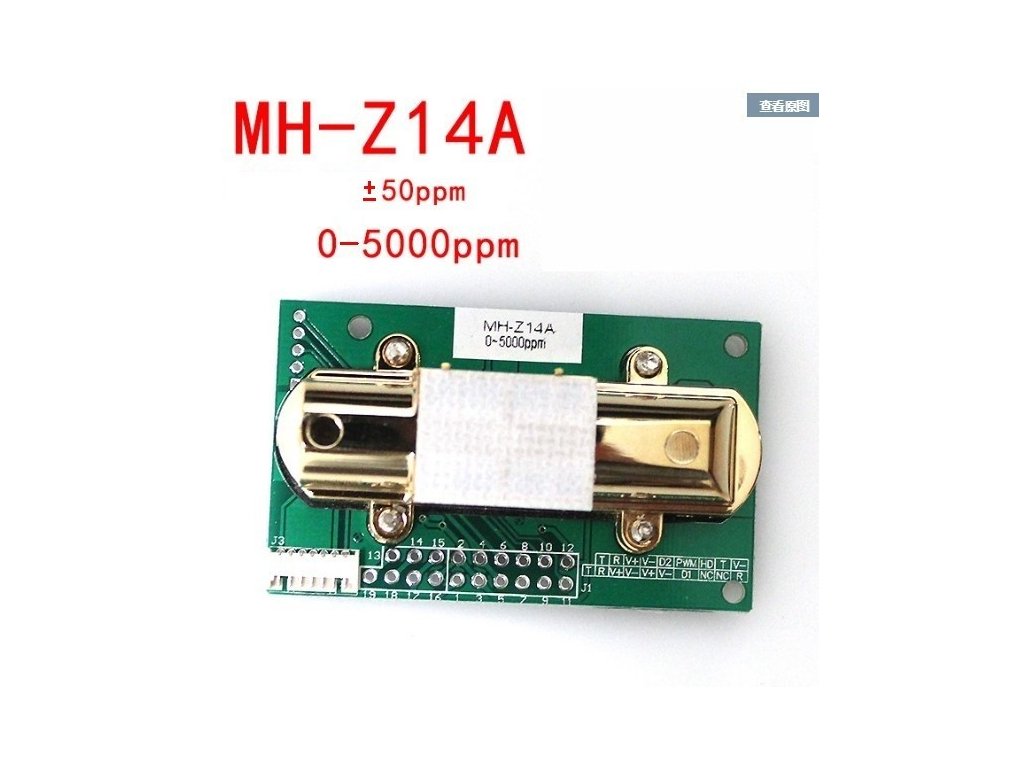

  • Rozsah detekce: 0-5000ppm
  • Přesnost detekce: +- 50ppm
  • Doba předehřívání: 3min

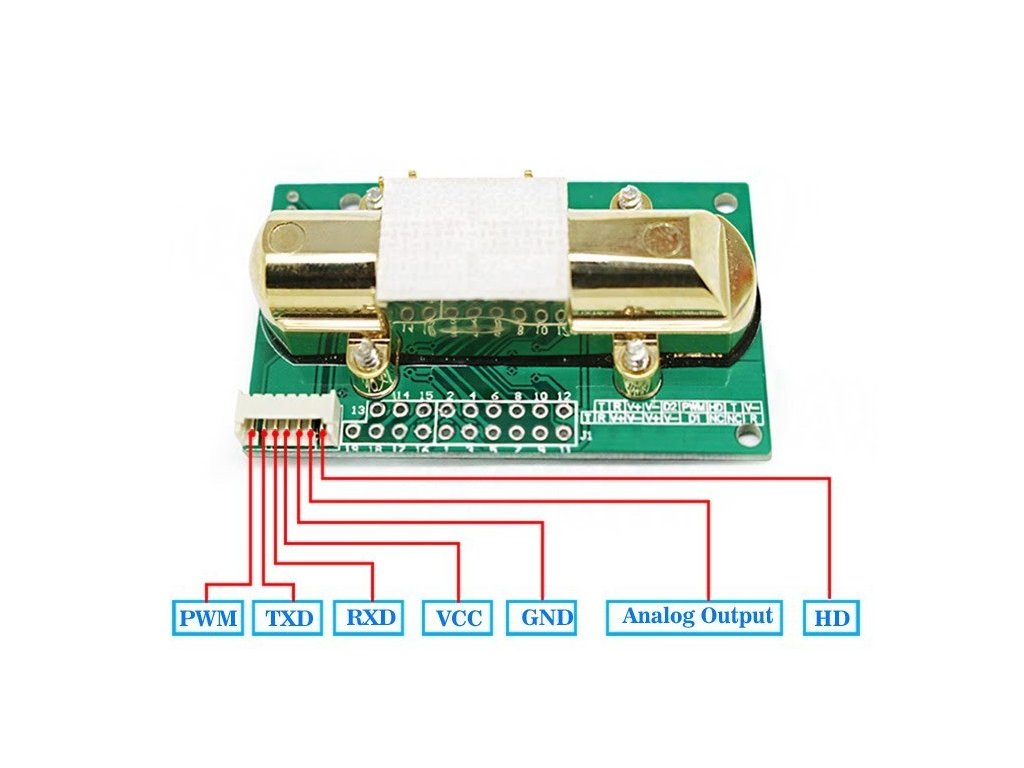

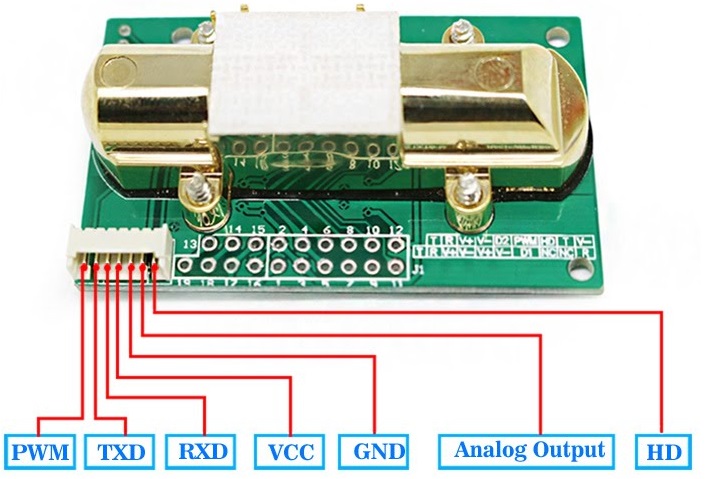

  • Výstup:
    • PWM
    • UART (9600, N, 8, 1)
    • 0.4-2V (lineární výstup)
  • Doba odezvy: < 90s
  • Pracovní teplota: 0-50 °C
  • Pracovní vlhkost: 0 - 95% RH
  • životnost: 5 let

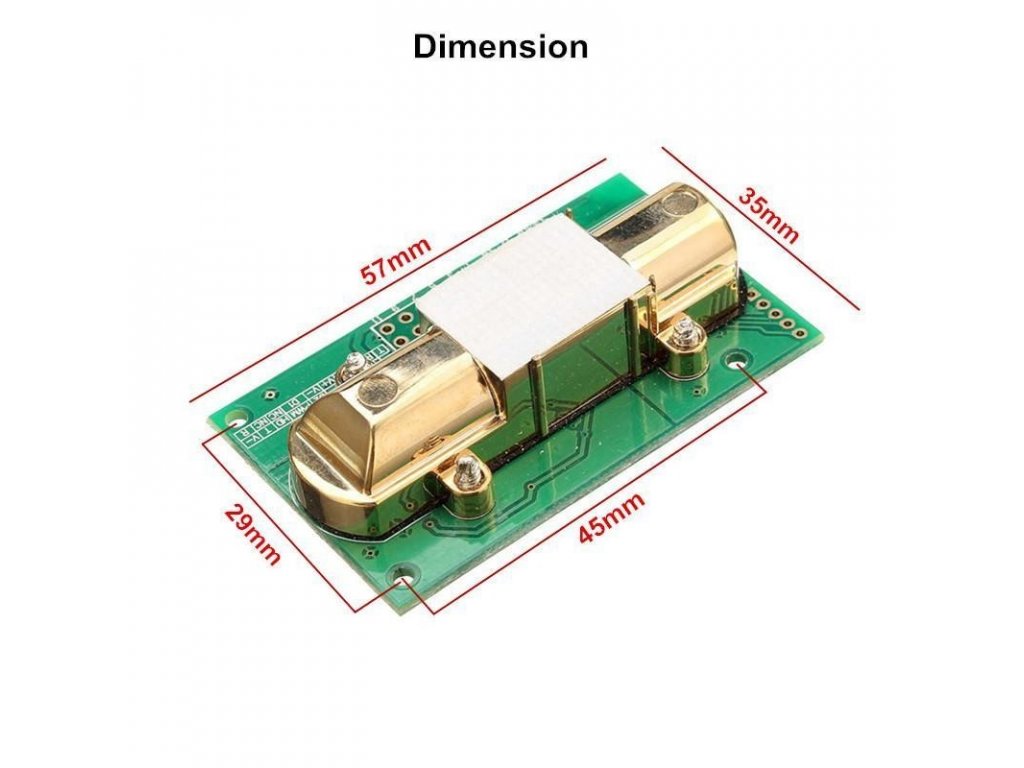

  • Velikost: 57x35x16mm
  • Váha: 15 g

Součástí dodávky:

  • 1ks NDIR senzor plynu MH-Z14 Oxid uhličitý CO2

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: Čidla kvality vzduchu a čidla plynu
Záruka: 2 roky
Hmotnost: 0.015 kg
Druh čidla: Oxid uhličitý
Výstup: Digitální, Analogový, PWM, UART
5
1x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
M Avatar autora | 24.11.2019
Senzor je skutečný NDIR. Měří dobře v porovnání s měřidlem Extech. Odchylky jsou v rámci přesnosti 5 %. Zprovoznění s Arduinem trvalo 20 minut včetně spájení propojovacího kablíku a vyhledání demo programu na webu. Použij jsem propojení RS232-TTL. Do DPS jsem osadil 4 pinový header s běžnou roztečí pinů 2,54 mm. Dodávaný kablík s malou roztečí jsem nepoužil. Piny (i ty neosazené) jsou označeny v manuálu i na DPS.
Nevyplňujte toto pole:
T Avatar autora Délka kabelu 8.2.2023 14:05
Dobrý den jaký je limit délky kabelu k tomuto čidlu ? A je vhodný např. FTP kabel na delší trasy ? Díky.
Odpovědět
MF Avatar autora Délka kabelu 13.2.2023 11:56
Dobrý den, tento údaj výrobce neuvádí, ale dá se odvodit podle použitého způsobu komunikace. UART- cca desítky cm, PWM by mohlo jít až na jednotky(možná desítky) metrů - záleží na konkrétní konstrukci ve snímači a lineární výstup bude limitován kvalitou a průřezem vodiče.
