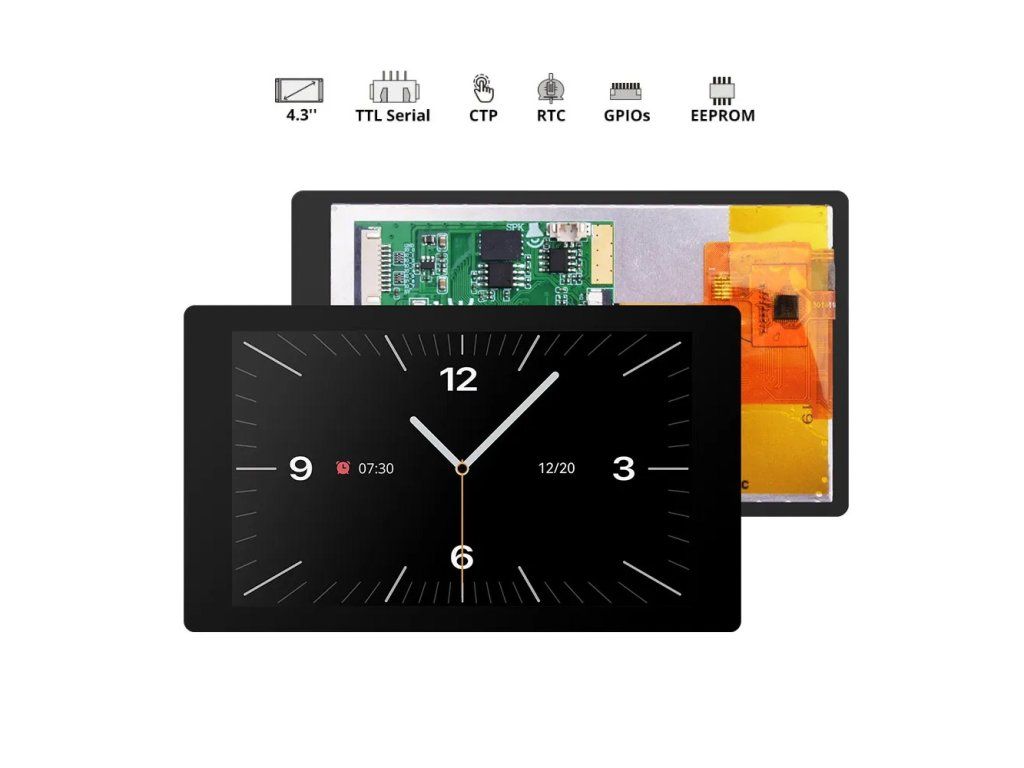

NX4880E043-011C – Nextion 4.3″ Edge Series HMI Touch Display

Detailní popis produktu

Nextion Edge NX4880E043-011C je dotykový HMI display s úhlopříčkou 4,3" a rozlišením 480 × 800 pixelů, který díky vyššímu formátu nabídne nejvíc místa pro přehledné dashboardy, seznamy hodnot a grafy z celé řady Edge. Kapacitní dotyková vrstva reaguje jemně jako u telefonu a celé grafické rozhraní běží v samotném displeji – navrhneš ho v bezplatném Nextion Editoru a mikrokontrolér s ním pak komunikuje jen krátkými příkazy po sériové lince. Uplatní se v ovládacích panelech domácí i průmyslové automatizace, v regulaci vytápění, na 3D tiskárnách nebo jako displej vlastního měřicího a monitorovacího systému.

Některé hlavní vlastnosti a výhody Nextion Edge:

• Sériová komunikace UART: Display je řízen pomocí sériové sběrnice UART, což ti usnadňuje komunikaci s různými mikrokontroléry a jednodeskovými počítači.
• Snadné programování: Display je vybaven softwarem pro vytváření uživatelského rozhraní, který ti umožňuje snadné vytváření tlačítek, grafů, textových polí a dalších ovládacích prvků bez nutnosti složitého programování.
• Intuitivní rozhraní: Produkty řady Nextion jsou navrženy s ohledem na tvoji uživatelskou přívětivost, což ti usnadňuje tvorbu a úpravu rozhraní podle tvých potřeb.
• Kapacitní dotyk: Dotyková vrstva reaguje jemně a přesně jako u telefonu, bez nutnosti kalibrace a bez tlaku na displej.
• Nejvíc místa v řadě Edge: Rozlišení 480 × 800 px na 4,3" ti dá prostor pro rozsáhlejší dashboardy a více informací na jedné obrazovce, přesto má modul jen 5,06 mm.
• Možnost interakce: Díky tomuto displayi můžeš snadno vytvářet interaktivní projekty, které ti umožňují zadávat data a provádět různé akce.
• Rozšíření na desce: K dispozici máš 8 digitálních GPIO s PWM, slot pro microSD kartu i integrované reálné hodiny (RTC) se záložní baterií CR1220.
• Široká kompatibilita: Display je kompatibilní s populárními platformami, jako jsou Arduino, Raspberry Pi a mikrokontroléry ESP32, což ti zjednodušuje integraci do různých projektů.
• Celkově lze říci, že Nextion Edge je skvělou volbou pro vývojáře a nadšence, kteří chtějí rychle a jednoduše vytvořit uživatelské rozhraní pro své projekty HMI bez potřeby složitého programování.

Specifikace:

• Model: NX4880E043-011C (Nextion Edge Series)
• Úhlopříčka: 4,3"
• Rozlišení: 480 × 800 px
• Barevná hloubka: 65 536 barev (16bit RGB 565)
• Dotyková vrstva: kapacitní (CTP)
• Jas: 300 nitů, nastavitelný 0–100 % po 1 %
• Podsvícení: LED, životnost > 30 000 hodin
• Paměť:
  • Flash: 120 MB pro fonty a obrázky
  • RAM: 512 kB pro proměnné
  • EEPROM: 1024 B uživatelských dat
  • Buffer instrukcí: 4096 B
• Napájení:
  • Provozní napětí: 4,65–6,5 V DC (nominálně 5 V)
  • Doporučený zdroj: 5 V / 1 A DC
  • Odběr: cca 300 mA při 100 % jasu
  • Režim spánku: cca 101 mA
• Komunikace:
  • Rozhraní: UART TTL 3,3 V
  • Konektor: 4pin s roztečí 2,54 mm
  • Přenosová rychlost: 2400–921 600 bps
• GPIO:
  • Počet: 8 digitálních vývodů (IO0–IO7, 3,3 V)
  • PWM: IO4–IO7
• Paměťová karta: microSD, FAT32, max. 32 GB (nahrávání HMI projektu a aktualizace)
• RTC: integrované reálné hodiny se záložní baterií CR1220
• Rozměry:
  • Modul: 114,40 × 66,80 × 5,06 mm
  • Aktivní plocha: 93,60 × 56,16 mm
  • Hmotnost: 59 g
• Provozní podmínky:
  • Provozní teplota: −20 °C až +70 °C
  • Skladovací teplota: −30 °C až +80 °C
  • Vlhkost: 10–90 % RH
• Software: Nextion Editor (bezplatný, Windows)
• Kompatibilita: Arduino, ESP32, ESP8266, STM32, Raspberry Pi a další – stačí volný UART

Obsah balení:

• 1× dotykový HMI display Nextion Edge NX4880E043-011C

Poznámka:

• Datové vývody pracují s logikou 3,3 V. Pokud připojuješ 5V mikrokontrolér, použij převodník úrovní.
• Napájení veď samostatně ze zdroje 5 V / 1 A – z USB portu mikrokontroléru může displeji chybět proud.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
