Ochrana li-ion baterie 3S 10A

Detailní popis produktu

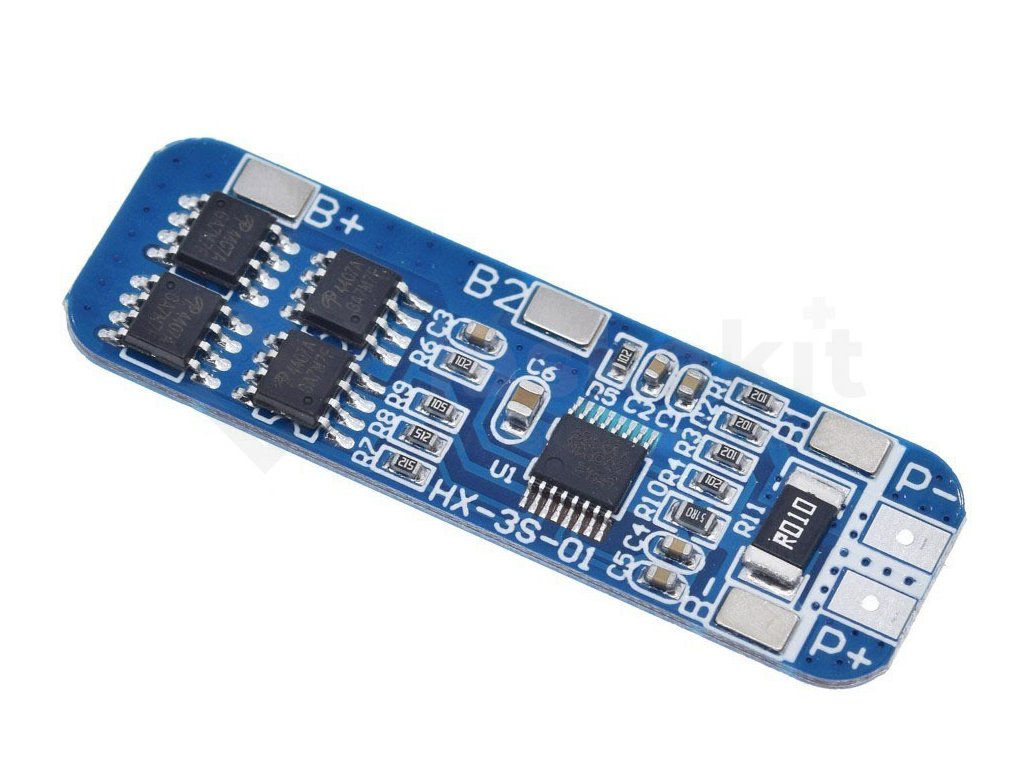

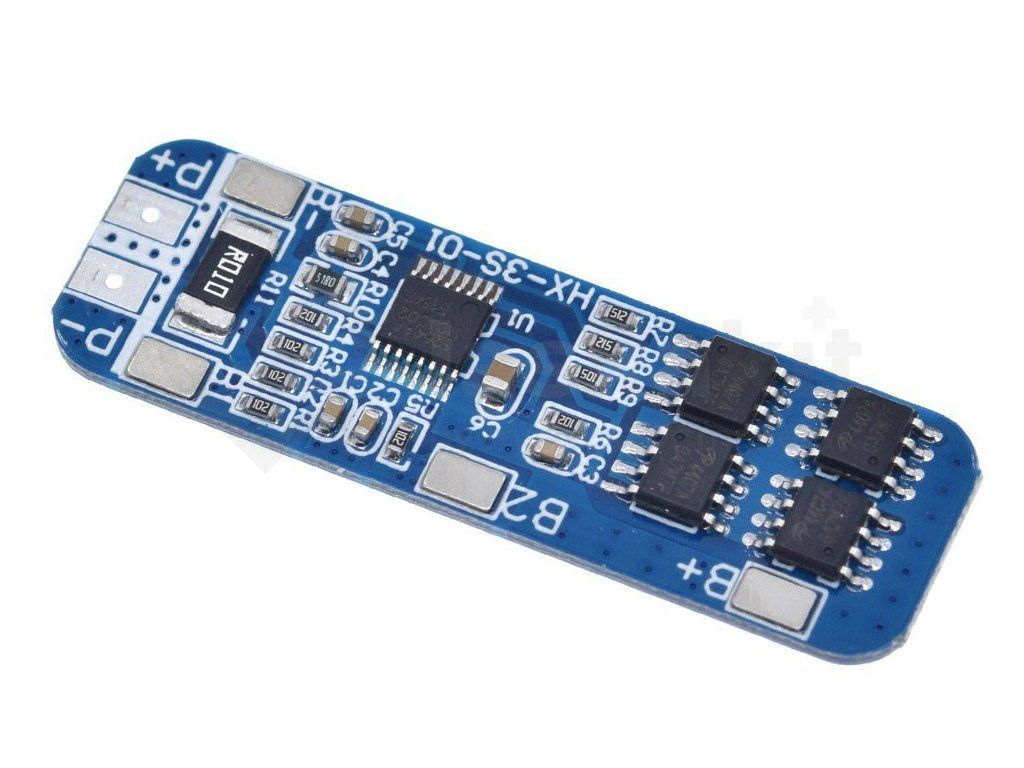

Ochranný modul HX-3S-01 hlídá sadu tří sériově zapojených Li-ion nebo Li-pol článků (3S, 11,1 V) proti přebití, hlubokému vybití, přetížení a zkratu. Zvládne trvalý proud až 10 A a díky malým rozměrům 50 × 16 mm se vejde přímo na článek do vlastnoručně skládaného packu z 18650 pro nářadí, LED osvětlení, roboty nebo záložní napájení. Modul nemá balancér, proto skládej pack z článků stejného typu, kapacity a stáří a před zapojením je nabij na stejné napětí.

Specifikace:

• Označení desky: HX-3S-01
• Řídicí obvod: 8254AA
• Počet článků: 3S (3 články Li-ion / Li-pol v sérii)
• Nabíjecí napětí: 12,6 V (max. 13 V)
• Maximální pracovní proud: 10 A
• Ochrany:
  • proti přebití: 4,25 V ± 0,05 V na článek
  • proti hlubokému vybití: 2,54 V na článek
  • nadproudová: 12 A
  • proti přetížení
  • proti zkratu
• Vyvažování článků: ne
• Klidový proud: < 6 µA

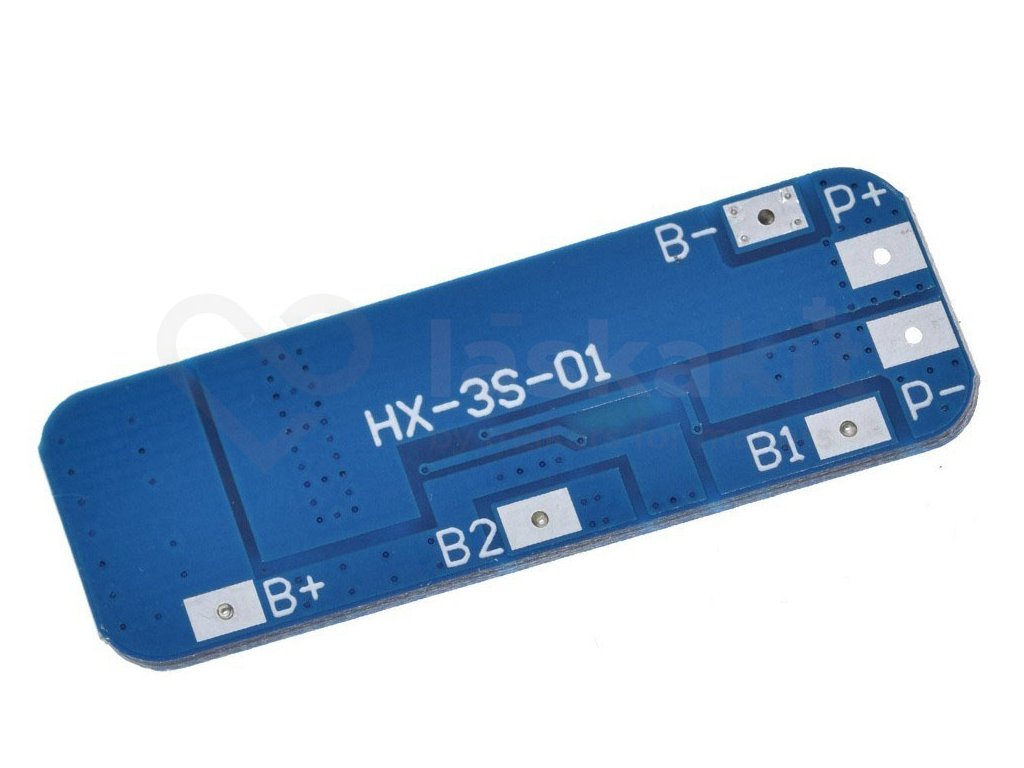

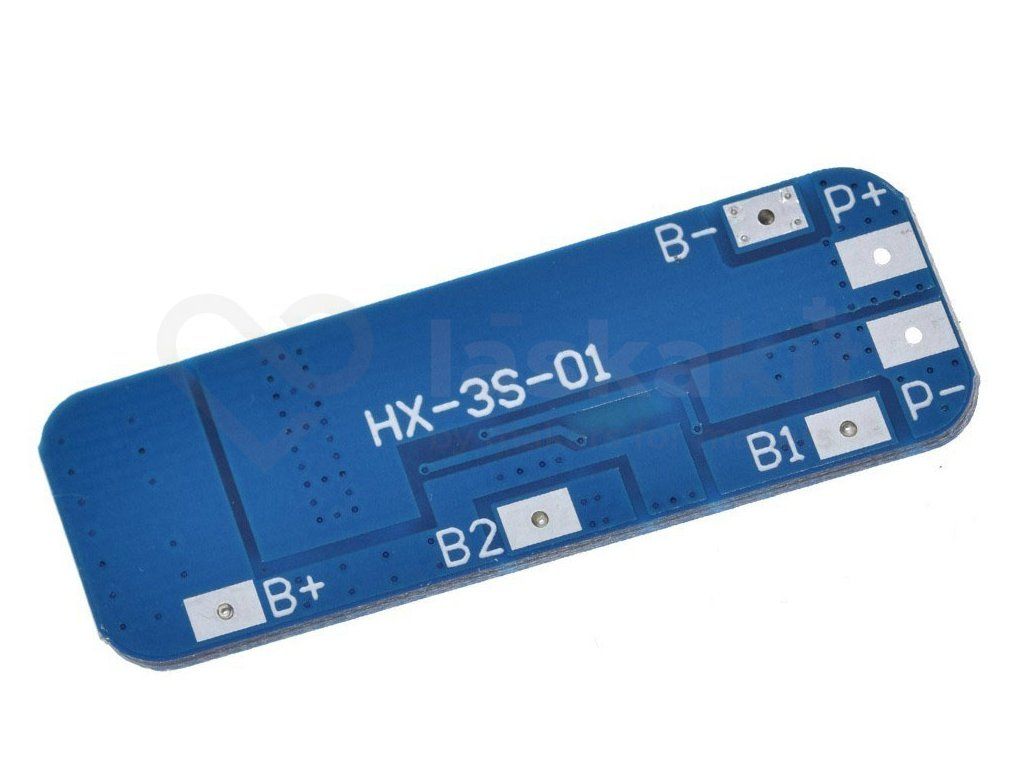

• Vývody:
  • B−, B1, B2, B+: připojení článků
  • P+, P−: společný výstup pro zátěž i nabíječku
• Provozní teplota: −40 °C až +50 °C
• Rozměry:
  • Deska: 50 × 16 mm
  • Tloušťka: 2,8 mm
• Vhodné nabíječky:
  • Nabíječka Li-ion baterií do zásuvky 3S 12,6 V 2 A
  • Nabíječka Li-ion baterií do zásuvky 3S 12,6 V 4 A
  • LaskaKit PD-IP2326 nabíječka 2–3S 1,5 A (z USB-C)
• Pro vyšší proudy:
  • Ochrana Li-ion baterie 3S 20A
  • Ochrana a balancér Li-ion baterie 3S 40A
• Pro stavbu packu se hodí:
  • Propojovací pásek pro propojování baterií, 7 × 0,1 mm, 10 m
  • LED indikátor stavu kapacity 3S Li-pol / Li-ion baterie

Důležité upozornění k zapojení:

• Aktivace ochrany: po připojení článků je na výstupu P+ / P− nulové napětí – nejde o vadu. Ochranu „nastartuješ“ krátkým připojením nabíječky na P+ a P−. Totéž zopakuj pokaždé, když články od ochrany odpojíš.

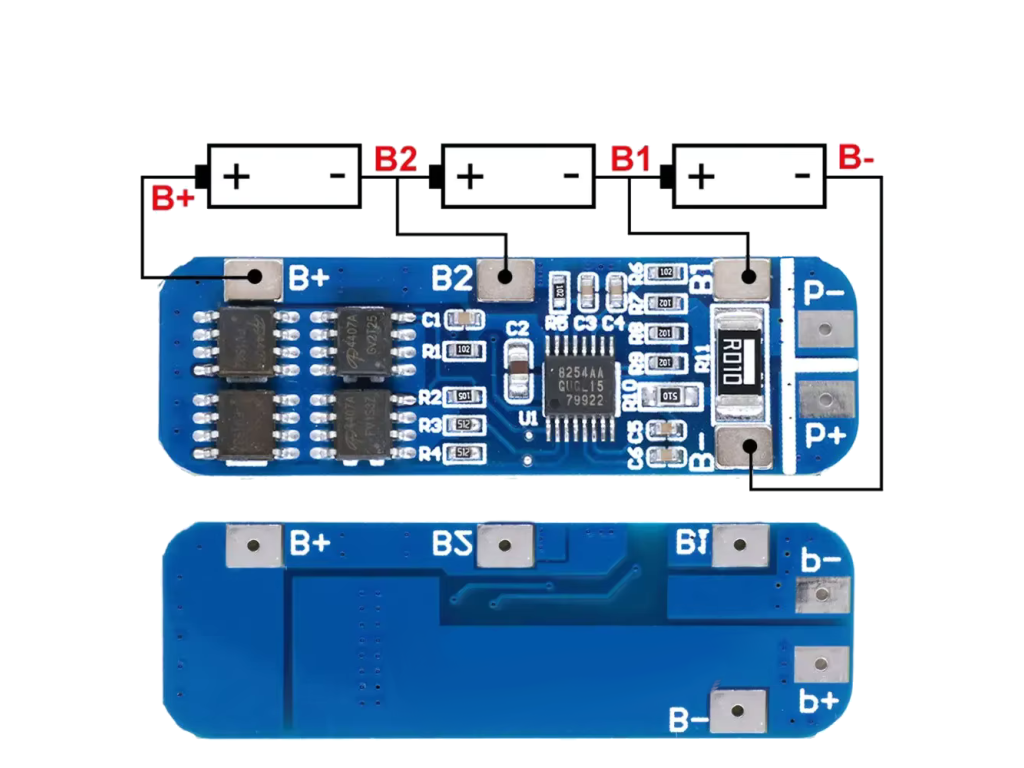

• Pořadí připojení článků: nejdřív B−, pak B1, B2 a nakonec B+. Při odpojování postupuj obráceně.
• Zátěž i nabíječka se připojují na stejné vývody P+ a P−. Nabíječka musí být určená pro 3S Li-ion (CC/CV, 12,6 V).
• Nevhodné pro RC modely a airsoft: tyto aplikace mají špičkové proudy desítky až stovky ampér, při kterých ochrana odpojí výstup. Pro vyšší proudy zvol ochranu 3S 20A nebo 3S 40A.

Důležité upozornění a bezpečnost:

• Za správné zapojení článků a ochrany odpovídá uživatel – před prvním připojením zkontroluj polaritu a pořadí vývodů.
• Používej jen Li-ion / Li-pol články se jmenovitým napětím 3,6–3,7 V. Pro LiFePO4 (3,2 V) tento modul není určen.
• Nabíjej jen nabíječkou určenou pro 3S Li-ion s napětím 12,6 V, nenabíjej bez dozoru.
• Ochrana nevyrovnává napětí článků – pravidelně kontroluj napětí jednotlivých článků.
• Články nezkratuj, mechanicky nepoškozuj a nevystavuj teplu, ohni ani vlhkosti.
• Pokud se článek nafoukne, zapáchá nebo se přehřívá, přestaň pack používat.
• Před likvidací packu zaizoluj kontakty a odevzdej ho do sběru baterií.

Obsah balení:

• 1× ochranný modul HX-3S-01 pro Li-ion baterii 3S 10A

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
