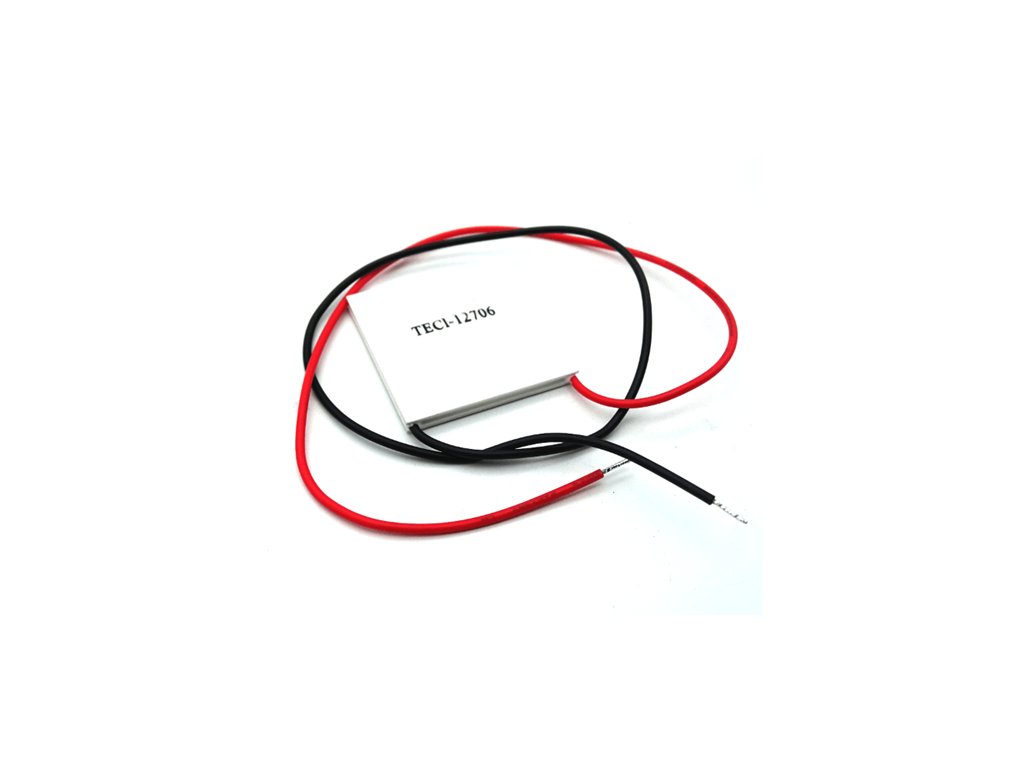

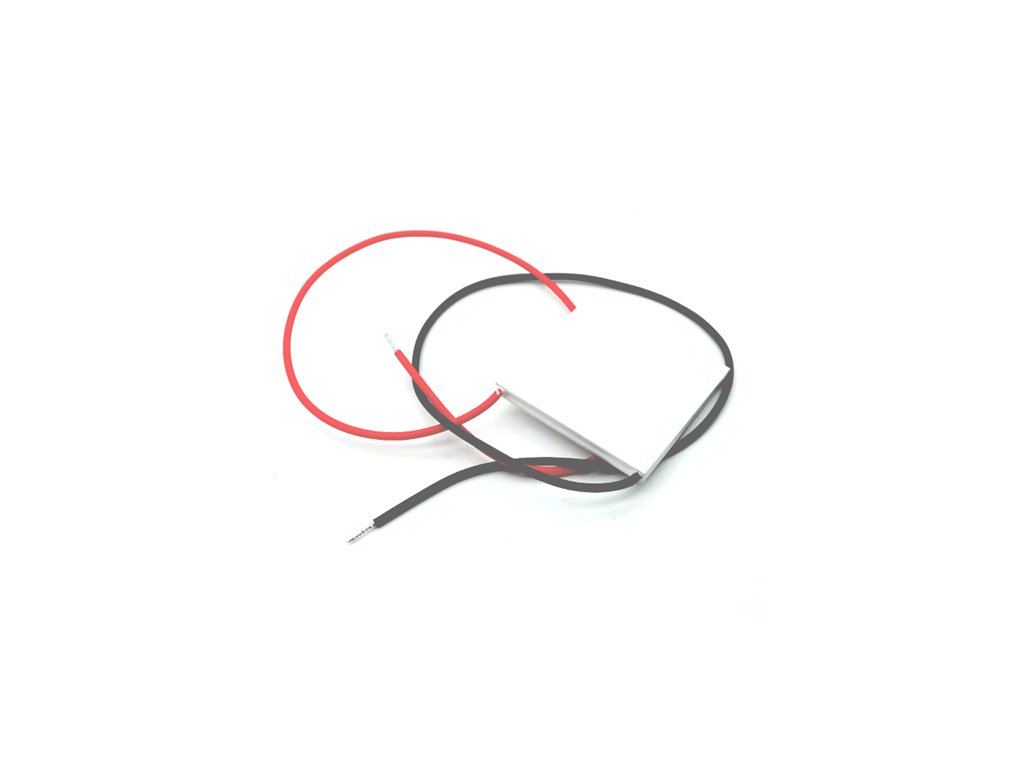

Peltierův článek 40x40mm - TEC1-127xx

Detailní popis produktu

Peltierův článek série TEC1-12xxx o rozměrech 40 × 40 mm je termoelektrický modul určený pro aktivní chlazení i ohřev pomocí Peltierova jevu. Při průchodu elektrického proudu se jedna strana článku ochlazuje a druhá zahřívá – změnou polarity napájení lze funkci snadno obrátit. Moduly obsahují 127 párů PN přechodů a jsou vhodné pro použití v autochladničkách, přenosných chladicích boxech, odvlhčovačích, laboratorních aplikacích, chlazení elektroniky, laserových diod nebo jako kompaktní zdroj teplotního rozdílu v různých průmyslových projektech. Jednotlivé varianty se liší maximálním proudem a chladicím výkonem.

Specifikace:

• Počet termočlánků: 127 párů PN přechodů
• Rozměry: 40 × 40 × 3,3 mm
• Optimální pracovní napětí: 12 V DC
• Maximální rozdíl teplot (ΔTmax): až 65–67 °C (bez tepelné zátěže)
• Provozní teplota: −30 až +70 °C
• Maximální teplota horké strany: až 138 °C
• Délka vodičů: cca 20 cm
• Polarita: červený vodič (+), černý vodič (−); při zapojení + na červený vodič je chladicí strana označena potiskem
• Hmotnost: cca 27 g
• Kompatibilní chladiče:
  • Hliníkový vodní blok
  • Chladič s 92mm ventilátorem
• TEC1-12703:
  • Maximální proud: 3 A
  • Maximální napětí: 15,4 V DC
  • Chladicí výkon (Qmax): cca 28–32 W
  • Vnitřní odpor: cca 3,6–4 Ω
• TEC1-12705:
  • Maximální proud: 5 A
  • Maximální napětí: 15,4 V DC
  • Chladicí výkon (Qmax): cca 45–50 W
  • Vnitřní odpor: cca 2,1–2,4 Ω
• TEC1-12706:
  • Maximální proud: 6–6,4 A
  • Maximální napětí: 16,4 V DC
  • Chladicí výkon (Qmax): cca 51,4–60 W
  • Vnitřní odpor: cca 1,9–2,1 Ω
• TEC1-12710:
  • Maximální proud: 10 A
  • Maximální napětí: 15,4 V DC
  • Chladicí výkon (Qmax): cca 89–96 W
  • Vnitřní odpor: cca 0,9–1,2 Ω
• TEC1-12715:
  • Maximální proud: 15 A
  • Maximální napětí: 15,4 V DC
  • Chladicí výkon (Qmax): cca 130–136 W
  • Vnitřní odpor: cca 0,6–0,8 Ω

Obsah balení:

• 1× Peltierův článek 40 × 40 mm – dle zvolené varianty

Poznámka:

• Aby nedošlo k poškození Peltierova článku, je bezpodmínečně nutné použít dostatečně dimenzovaný chladič (ideálně s ventilátorem) a teplovodivou pastu. Bez účinného odvodu tepla může dojít k nevratnému poškození modulu během několika sekund provozu.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
