    Domů / Relé a MOSFET / PWM MOSFET modul HA210N06(klon) 25A pro vyhřívanou podložku

    PWM MOSFET modul HA210N06(klon) 25A pro vyhřívanou podložku

    Kód: LA143039
    3 hodnocení
    Značka: LaskaKit_cz
    88 Kč –11 %
    PWM MOSFET modul HA210N06 25A pro vyhřívanou podložku
    88 Kč –11 % 78 Kč 64,50 Kč bez DPH
    Skladem (24 ks)
    Můžeme doručit do:
    21.5.2025

    Modul založený na MOSFETovém tranzistoru, určený pro ovládání vyhřívané podložky u 3d tiskáren.

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 2000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 2.000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Související produkty

    LaskaKit step down menic 5 10v 5v 1 5a usb a 1
    FX-TU01 Step-down měnič 5-10V 5V/1.5A, USB-A
    Skladem (46 ks)
    130,60 Kč bez DPH
    158 Kč

    Step-down měnič 5-10V 5V/1.5A s USB-A konektorem a kabelem . Vodotěsný.

    LA122052
    LaskaKit 10144
    968 Kč –3 %
    XY6020L DIY Laboratorní zdroj 20A 1200W
    Skladem (15 ks)
    775,20 Kč bez DPH
    938 Kč

    Step-down laboratorní zdroj s vysokým výkonem.

    LA122047
    LaskaKit step down menic 8 28v usb pd pro solarni panely 3
    448 Kč –2 %
    Step-down měnič 8-28V USB PD pro solární panely
    Skladem (45 ks)
    362 Kč bez DPH
    438 Kč

    Impulsní neizolovaný měnič DC-DC 6V-20V/5V – solární nabíječka. Ideální pro připojení k menším FV panelům pro nabíjení mobilů, powerbank a pod.

    LA122053
    Zobrazit všechny související produkty

    Detailní popis produktu

    Tento modul MOSFET HA210N06 je založen na klonu tranzistoru HA210N06 , který lze použít k řízení ne jenom vyhřívané podložky ale také rychlosti stejnosměrných motorů, jasu silných LED, topných těles atd. Modul jsme testovali a klon MOSFET tranzistoru bez problémů uváděných 25A zvládá. Při takto velkých proudech již bude pro trvalý provoz nutné zajistit lepší chlazení.

    Díky PWM můžete regulovat výkon u zařízení.

    Specifikace:

    • Spínací prvek: klon MOSFET tranzistoru HA210N06
    • Napětí zátěže: 0-24V
    • Výstupní proud: 0-25A
    • Ovládací napětí: 12-24V
    • Rozměry: 60x25mm

    LA143039

    Součástí dodávky:

    • 1ks PWM MOSFET modul HA210N06 25A pro vyhřívanou podložku

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Relé moduly a MOSFET
    Záruka: 2 roky
    Hmotnost: 0.025 kg
    5,0 3 hodnocení
    5
    3x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Nevyplňujte toto pole:
    5
    AM Avatar autora | 2.2.2025
    Funguje velice dobře. Na 16A ani netopí.
    5
    AH Avatar autora | 25.11.2024
    Široký sortiment, kvalitní komunikace, rychlé dodání. Vše OK
    5
    PČ Avatar autora | 11.10.2020
    OK
    Nevyplňujte toto pole:
    PC Avatar autora Dotaz k použití 8.10.2023 16:33
    Potřebuji připojit k 3D tiskárně REBEL III s Arduinem UNO pro napájení desky, kde mi hoří ten zelený konektor, ale není mi zcela jasné připojení - vstup, výstup a hlavně ten řídící kablík. Děkuji
    Odpovědět
    PC Avatar autora ControllN pomoc 9.10.2023 22:16
    Jj, děkuji, schéma pro připojení desky - bedu a napájení je mi jasném ale nejsem zcela elektro expert, takže furt nevím, co s tím konektorem CONTROLLN. Tady bych potřeboval ještě poradit. Osobně si myslím, že netřeba nikam připojovat do Arduina a na funkci asi usmerňovacího Winstonova můstku to nemá vliv, ale fakt nevím a jen hádám dle omezených zkušeností. Už jsem koupil 2 moduly a další 2 si chci koupit a mám už v koši, jestli to pochopím , jak zapojit. Takže prosím jenom pomoc k tomu CONTROLLN konektoru. Podle mne netřeba zapojovat ??? Děkuji
    MF Avatar autora Dotaz k použití 9.10.2023 13:32

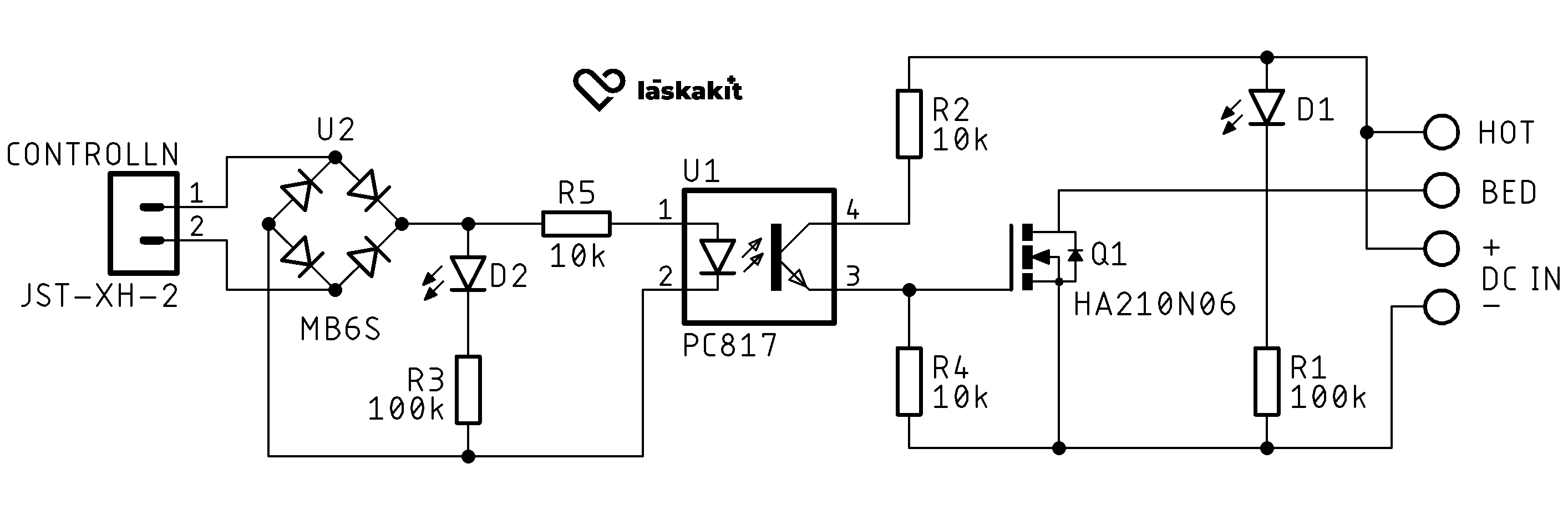

    Dobrý den, do popisu jsme doplnili schéma zapojení, které by Vám mohlo více napovědět.
    J Avatar autora dotaz na modul Kód: LA143039 26.9.2022 10:44
    prosím je možné k tomuto modulu získat schema?
    Odpovědět
    MF Avatar autora dotaz na modul Kód: LA143039 29.9.2022 09:23
    Dobrý den, schéma tohoto modulu bohužel k dispozici není.
    N Avatar autora záťaž 27.8.2022 09:23
    chcem ho použiť na elektroniku do auta stála záťaž 20-23 ampér postačí alebo silnejšie do 40 ampér...
    Odpovědět
    MF Avatar autora záťaž 29.8.2022 07:47
    Dobrý den, jak máme uvedeno v popisu zboží: Modul jsme testovali a klon MOSFET tranzistoru bez problémů uváděných 25A zvládá. Při takto velkých proudech již bude pro trvalý provoz nutné zajistit lepší chlazení. Takže pro Vašich 23A by tento modul měl vyhovět. Jen je potřeba se zaměřit na správné chlazení. Pokud byste použil mosfet silnější, nebude nutné tak intenzivní chlazení. Bohužel momentálně v nabídce žádný silnější modul s MOSFET nemáme.
    LP Avatar autora Galvanické oddělení 30.6.2020 13:00
    Dobrý den, Chtěl jsem se zeptat jestli je řídicí vstup galvanicky oddělen od napájecího vstupu, protože mám 3D tiskárnu, kde je podobný druh modulu, protože je podložka kvůli své velikosti napájena z druhého zdroje. Děkuji
    Odpovědět
    MF Avatar autora Galvanické oddělení 1.7.2020 11:00
    Dobrý den, Ano, modul má na vstupu optočlen, takže rozdílné zdroje nebudou problém.
    JN Avatar autora řídící napětí 3.6.2020 21:37
    Bohužel mě dost zklamalo, že řídící napětí tohoto modulu je 12-24V. Chtěl jsem ho ovládat 5V z Arduina, což není možné.
    Odpovědět
    PK Avatar autora 2 Slein relé k ovládání tranzistoru? 29.3.2023 07:12
    2 Slein: Relé k ovládání tranzistoru? Tak blbá rada není dobrá ani jako vtip. 1 - lze jednoduše změnit dělič u optočlenu 2- když už tak spínat jiným tranzistorem, nebo duino modulem.
    J Avatar autora Změna řídícího napětí 6.6.2022 16:57
    Zmenšením odporu R5 lze snížit řídící napětí.
    MF Avatar autora řídící napětí 11.6.2020 10:28
    Dobrý den, pro řízení z Arduina bude potřeba přidat na výstup tranzistor, který bude spínat Arduino a tím tranzistorem spínat MOSFET modul.
    S Avatar autora 10.6.2020 20:52
    Co pouzit rele?
