PWM regulátor otáček motoru 3A

Kód: LA230022
58 Kč 47,90 Kč bez DPH
Skladem (11 ks)
Můžeme doručit do:
11.10.2024

Regulátor otáček stejnosměrného motoru pomocí PWM pulzů.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

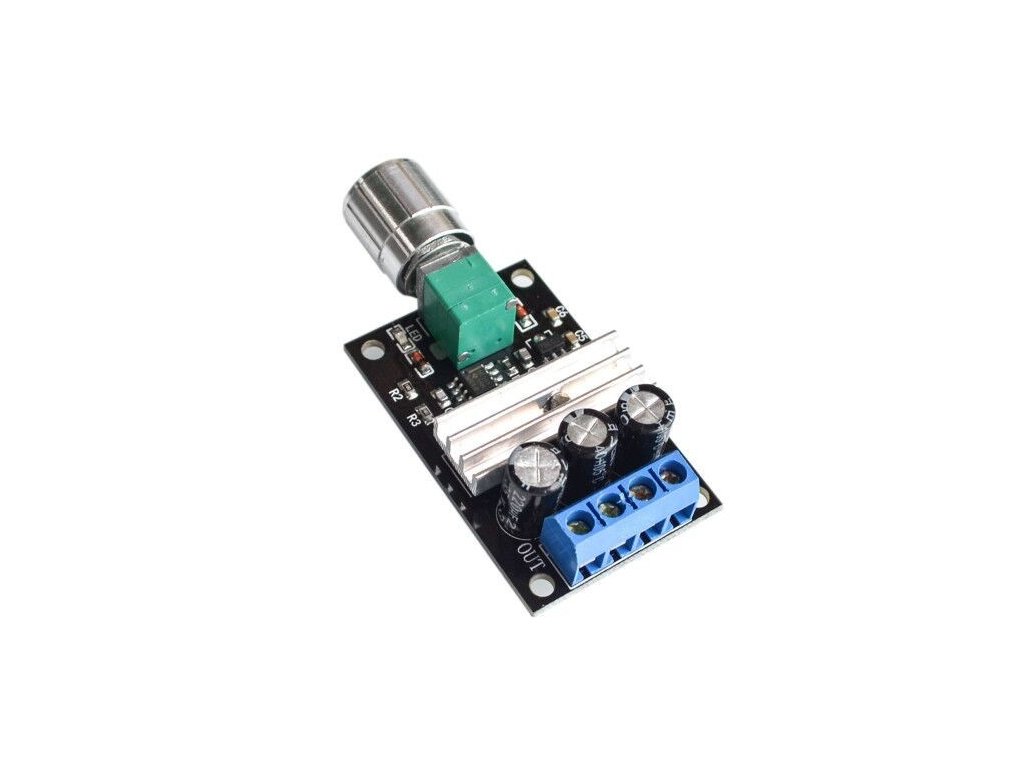

PWM regulátor otáček motoru 3A

Regulátor lze použít k regulaci otáček malých motorů, nebo jasnost LED světel Zapojení neobsahuje zpětnou vazbu pro udržení nastavených otáček. Regulator používá PWM (pulzně šířková modulace) využívající změny šířky proudového impulzu do motoru. Při pulzní regulaci zůstává proud i napětí stejné, ale mění se aktivní doba, kdy prochází proud motorem. Motor takto regulovaný má pak stejnou sílu v celém rozsahu otáček.

U tohoto regulátoru je osazen potenciometr s vypínačem a tak je celý modul možné vypnout odpojením napájení pro elktroniku.

Specifikace:

  • Napájecí napětí: 6-28VDC
  • Maximální výstupní výkon: 80W
  • Maximální trvalý výstupní proud: 3A;
  • Rozsah regulace: 5-100% změnou šířky impulsu
  • Rozměry: 50x32x16 mm

Součástí dodávky:

  • 1ks  PWM regulátor otáček motoru 3A

Poznámka:

Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.

Doplňkové parametry

Kategorie: Elektronika a příslušenství
Záruka: 2 roky
Hmotnost: 0.02 kg
5
6x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
JB Avatar autora | 24.9.2024
100% funkčnost na první zapojení
5
MD Avatar autora | 24.6.2024
funguje tak jak má
5
JH Avatar autora | 3.3.2024
Ve spojení s ARCTIC P12 Silent perfektní záležitost.
5
JB Avatar autora | 18.12.2021
Super dekuji, opravdu slouzi vyborne mohu jen doporucit
5
PH Avatar autora | 8.7.2021
Naprostá spokojenost.
5
MH Avatar autora | 18.1.2021
spokojen fuguje dle mích představ.
Nevyplňujte toto pole:
I Avatar autora Vypínač regulace? 2.4.2024 19:25
Dobrý den. Podle fotografií produktu by mohl být potenciometr regulace osazen vypínačem napájení. Je tomu skutečně tak? Nebo máte v nabídce nějaký podobný regulátor s možností, kdy je potenciometr včetně vypínače? Děkuji za info
Odpovědět
MF Avatar autora Vypínač regulace? 3.4.2024 13:47
Dobrý den, ano tento modul má potenciometr s vypínačem a modul se tak vypíná odpojením napájení pro elektroniku. Doplnili jsme tuto informaci i do popisu zboží.
FH Avatar autora zapojení - použití jako sink 29.4.2022 22:32
Jaký typ tranzistoru je prosím použitý? Chtěl bych dvěma těmito regulátory stmívat dvě LED světla se společnou anodou, takže normálně bych použil n-mosfet a PWM. S tímhle regulátorem se mi to ale zapojit nepodařilo (nevím jak / nevím, jestli to vůbec jde).
Odpovědět
MF Avatar autora zapojení - použití jako sink 3.5.2022 08:20

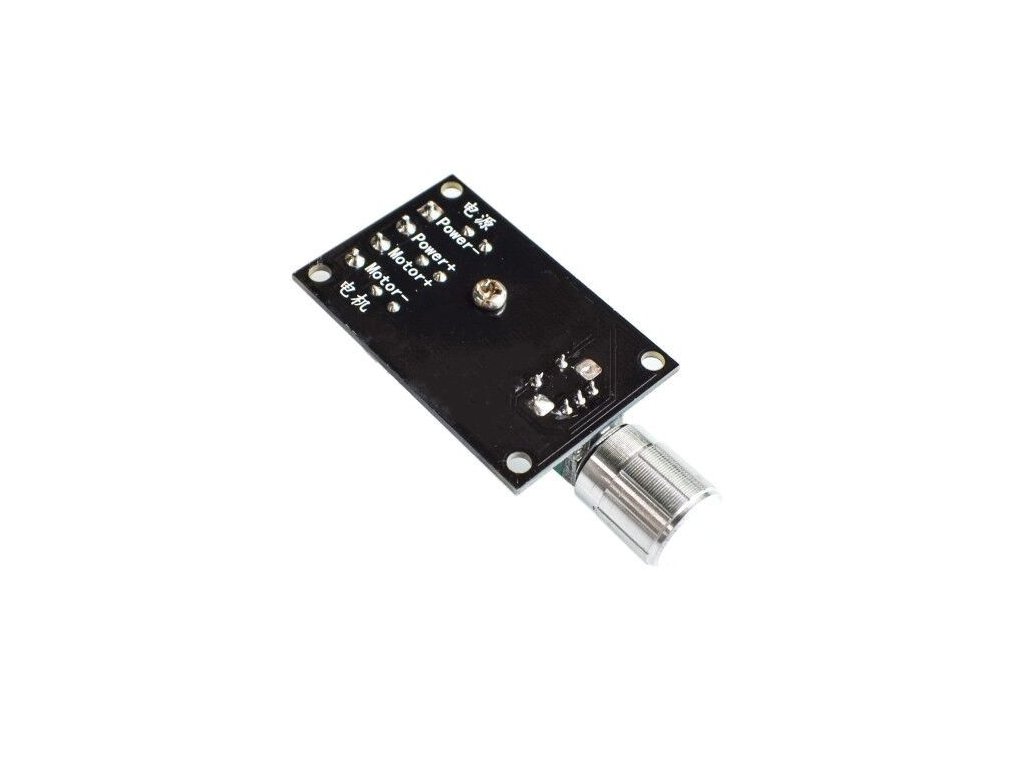

Dobrý den, použit je N-MOSFET LR7843 a spíná ke GND. Drain tranzistoru je na vývodu Motor-. Anodu LED zapojíte do Motor+ a katodu do Motor-. Do Power+ a Power- zapojíte napájecí napětí.
