RC Snubber pro spínání indukční zátěže

Detailní popis produktu

RC snubber je ochranný modul pro spínání indukční zátěže, jako jsou elektromotory, čerpadla, ventilátory nebo stykače. Tlumí napěťové špičky a jiskření na kontaktech relé při zapínání a vypínání, čímž prodlužuje jejich životnost a omezuje elektromagnetické rušení, které může ovlivnit mikrokontrolér. Modul obsahuje sériový RC člen (rezistor + foliový kondenzátor) a paralelně zapojený varistor, který zachytí rychlé přepěťové pulzy. Zapojuje se paralelně ke spínacímu kontaktu relé, případně k triaku nebo tyristoru, a hodí se pro střídavé i stejnosměrné obvody.

Specifikace:

• Napětí: 5–300 V AC, max. 385 V DC
• Zátěž: indukční, do 1000 W

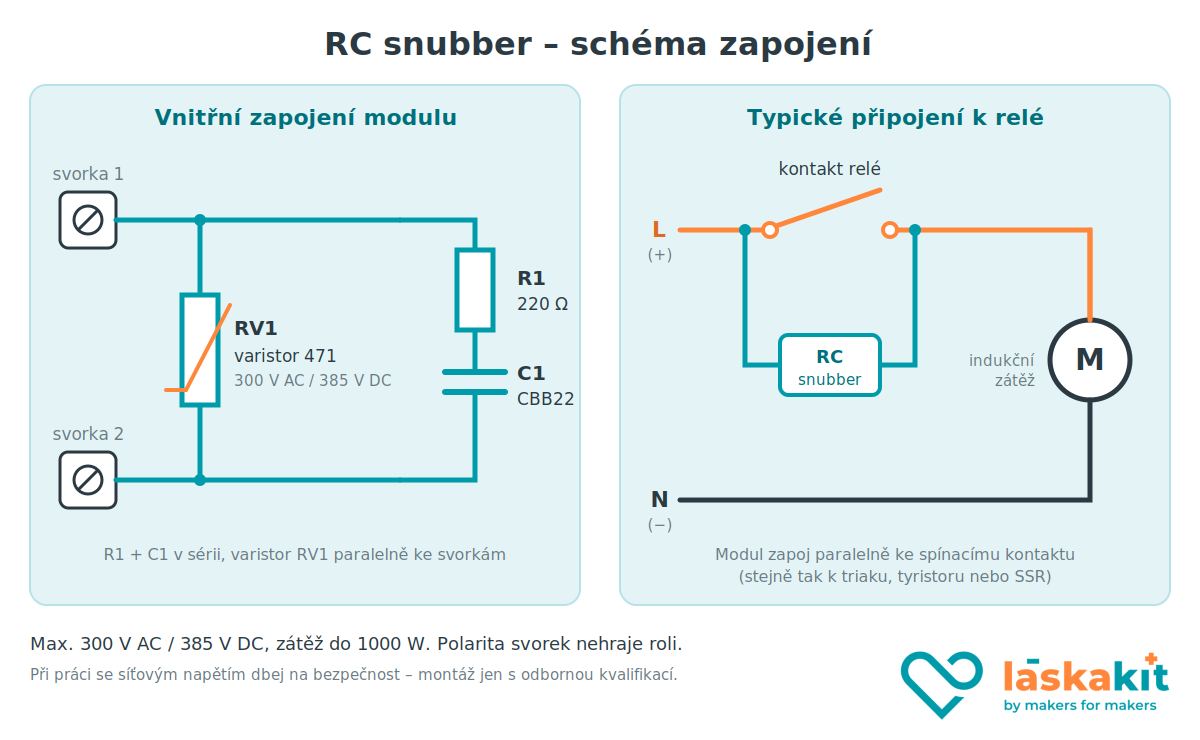

• Zapojení:
  • R1: rezistor 220 Ω v sérii s C1
  • C1: foliový kondenzátor CBB22
  • RV1: varistor 471 (300 V AC / 385 V DC) paralelně ke svorkám
• Připojení: 2pólová šroubovací svorkovnice, polarita nehraje roli
• Použití: paralelně ke kontaktu relé, triaku, tyristoru nebo SSR
• Rozměry:
  • Deska: 40 × 18 mm

Důležité upozornění:

• Varistor je dimenzován na 300 V AC / 385 V DC. Nepřipojuj modul na vyšší napětí (např. 400 V mezi fázemi), varistor by se zničil.
• Modul pracuje se síťovým napětím. Montáž prováděj jen bez napětí a s odpovídající kvalifikací.

Obsah balení:

• 1× RC snubber pro spínání indukční zátěže

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
