RobotDyn grafický LCD displej 128x64 + joystick Shield

Detailní popis produktu

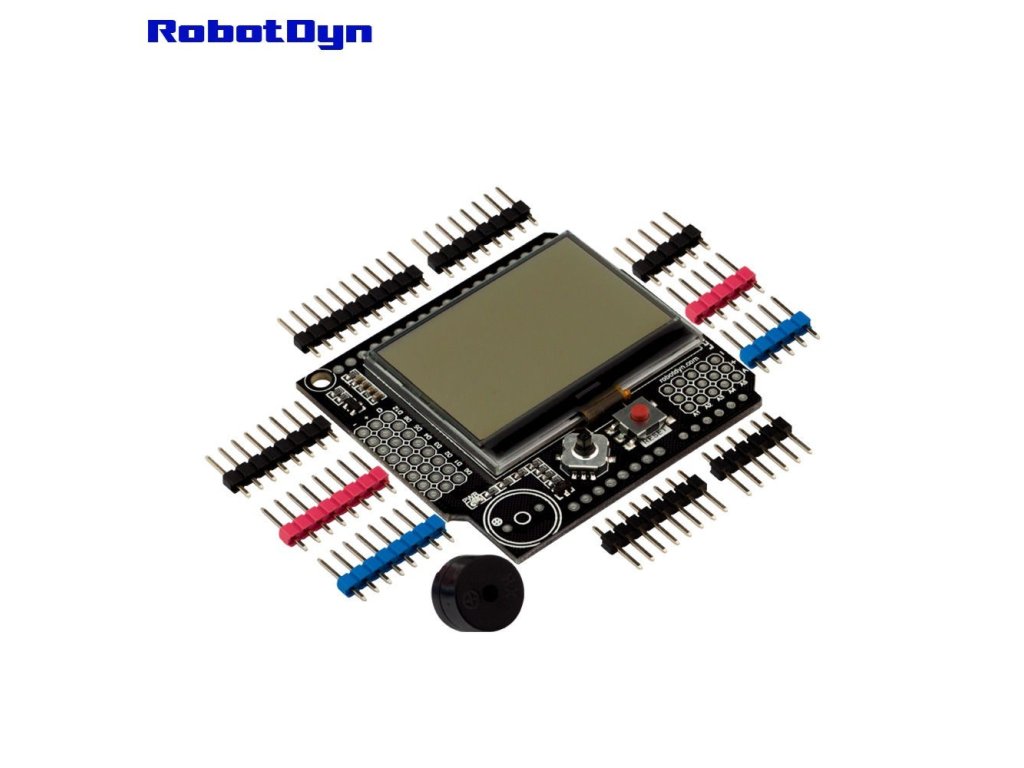

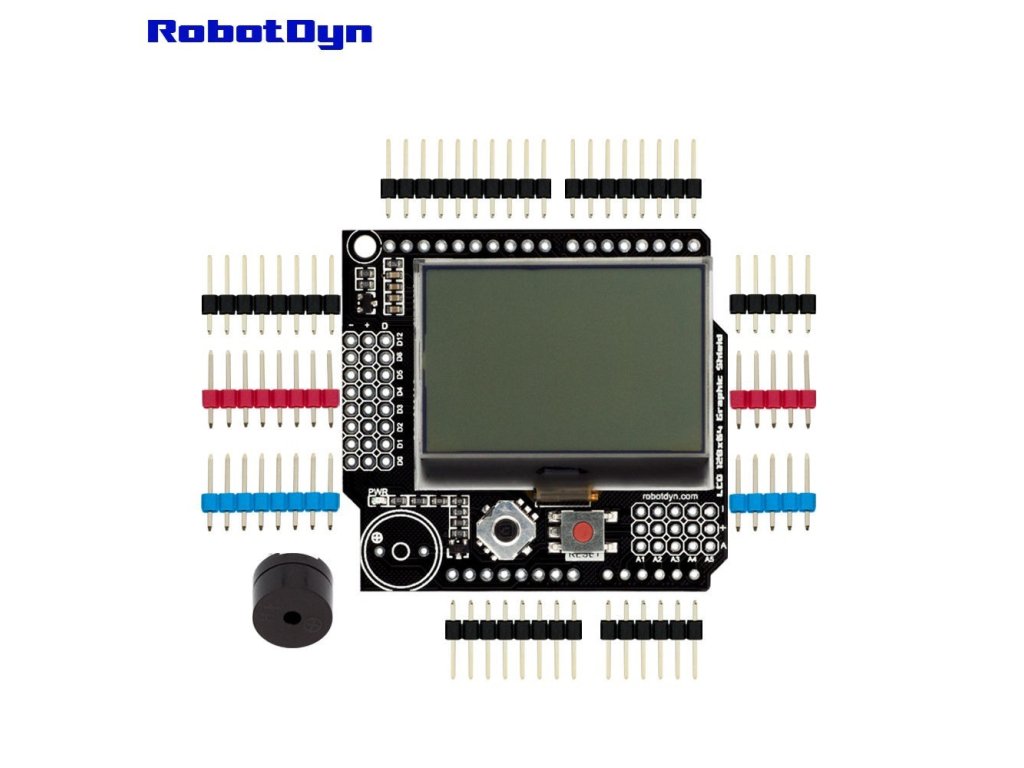

RobotDyn grafický LCD displej 128x64 + joystick Shield

Jen nasadíš na Arduino Mega, UNO nebo Leonardo. Tento štít má grafický LCD displej o rozměrech 128 x 64 pixelů s podsvícením. Displej lze použít k zobrazení textu nebo grafiky. Operace jsou zjednodušeny pomocí výkonné univerzální knihovny u8glib. Displeje se musí inicializovat:

U8GLIB_NHD_C12864 u8g(13, 11, 10, 9, 8);	// SPI Com: SCK = 13, MOSI = 11, CS = 10, CD = 9, RST = 8

LCD je řízen pomocí rozhraní SPI pomocí pěti digitálních pinů D8, D9, D10, D11 a D13. Podsvícení používá digitální pin D7. 5-polohový joystick je připojen k analogovému vstupu A0. Bzučák je připojený k D3. Pokud potřebuješ D3 pro další funkce, můžeš odpojit bzučák od D3. Přeřízni most na spodní straně desky.

Tento štít pracuje od 3.3V, ale je plně kompatibilní s 5V deskami.

Specifikace:

• Rozlišení: 128x64
• Monochromní displej
• Joystick
• Bzučak
• Rozměry modulu: 54x56mm
• Velikost zobrazovací plochy: 42x28mm

Součástí dodávky:

• 1ks RobotDyn grafický LCD displej 128x64 + joystick Shield

Zdroje:

Rozměry Pinout Datasheet Schema

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Po nasazení shieldu, prosím, zkontrolujte, zda se vývody ze spodní strany nedotýkají pouzder součástek na spodní desce! Mohlo by to způsobit zkrat a zničení shieldu, nebo i základní desky. Na takto požkozené zboží se záruka nevztahuje!
