    Current measuring coil CT08CL10, 2000:1, 20A AC

    Code: LA131157
    2 ratings
    civka
    €2,40 €1,98 excl. VAT
    In stock (81 pcs)
    Delivery to:
    09/12/2025

    Sensing coil for AC current measurement. Conversion ratio 2000:1, measuring range up to 20A.

    Detailed information

    Free Shipping
    Free Shipping
    From 100 EUR
    30 Days to Return
    30 Days to Return
    For Registered
    30 Days to Return
    30 Days to Return
    For Registered Customers
    Free Shipping
    Free Shipping
    For orders from 100 EUR
    It Doesn't End With Shipping
    Customer Care
    We handle complaints within 5 days
    Quick dispatch
    Quick dispatch
    Within 24 hours

    Product detailed description

    Sensing coil for AC current measurement. Conversion ratio 2000:1, measuring range up to 20A.

    Specifications:

    • Type: CT08CL10
    • Current measurement range: 20A AC.
    • Gear ratio: 2000:1
    • Winding resistance: 99Ω ±10Ω
    • Maximum current: 80A AC
    • Size: 23.2x10mm.

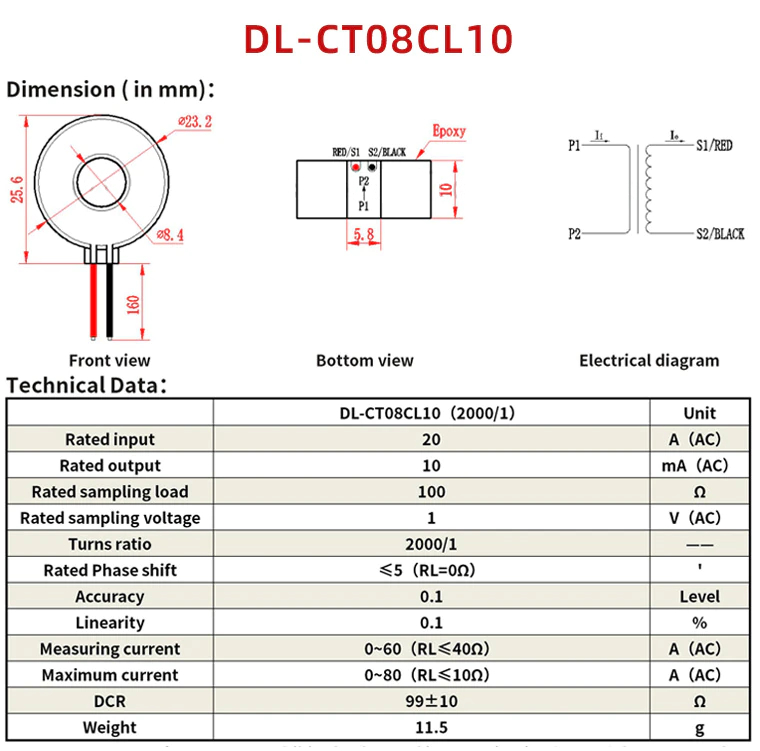

    ct08cl10

    Included in delivery:

    • 1pc Current sensing coil CT08CL10, 2000:1, 20A AC

    Remark:

    • This product is not a standalone functional unit and may require professional installation.
    • Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.

    Additional parameters

    Category: Current sensors and voltage measurement
    Warranty: 2 years
    Weight: 0.012 kg
    Output: Analog
    Sensor type: Current
    Arduino Proudový senzor 30A ACS712
    Current sensor 30A ACS712
    In stock (47 pcs)
    €1,64 excl. VAT
    €1,99

    A current sensor based on the Hall effect, which allows measurements without contact between the measuring and measured circuit.

    LA131014C
    1 Bit AC 220V Optocoupler Isolation Module
    1-channel 240VAC line voltage detector
    In stock (36 pcs)
    €2,67 excl. VAT
    €3,23

    1-channel 240VAC line voltage detector

    LA131133
    LaskaKit ina226 sensor pro mereni napeti proudu a vykonu 1
    LaskaKit INA226 sensor for measuring voltage, current and power
    In stock (150 pcs)
    €4,04 excl. VAT
    €4,89

    It is not easy to have a complete monitoring system including a battery and even a solar panel or a DC motor.

    LA131186
    Show all alternative products
    4,5 2 ratings
    5
    1x
    4
    1x
    3
    0x
    2
    0x
    1
    0x
    Do not fill out this field:

    List of ratings

    4
    OD Avatar of author | 05/10/2024
    Vhodné pro měření lineární - odporové zátěže. Pro nesinusové proudy (např. tryakovou regulaci) ani výpočet přes true RMS nedává dobré výsledky.
    5
    VV Avatar of author | 11/06/2023
    Spokojenost AC proud měří k naprosté spokojenosti v celém udávaném rozsahu.
    Do not fill out this field:

    List of discussions

    MŠ Avatar of author Detekce proudu - svítí/nesvítí 01/11/2025 13:33
    Pomineme li skutečnou hodnotu proudu, byla by tato cívka vhodná k detekci proudu? Situace: Světlo ovládané vypínačem či pomocí relé a na přívodu tato cívka. Chci zjistit že proud prochází/neprochází abych mohl reportovat jestli je rozsvíceno/zhasnuto. Konkrétní hodnota proudu v tompto případě není důležitá* prostě chci vědět, že je rozsvíceno. *) Trochu důkežitá je protože pokud bude na konci třeba wifi žárovka, tak nějaký titěrný odběr pořád bude.
    MF Avatar of author Detekce proudu - svítí/nesvítí 03/11/2025 08:39
    Dobrý den, jedná se o pouhou snímací proudovou cívku, která průchodem proudu vodičem vytváří na vodičích indukované napětí úměrné velikosti procházejícího proudu. Do jakého obvodu si ji zapojíte a jak budete signál zpracovávat je pouze na Vás. Podrobné parametry cívky naleznete v popisu zboží.
    PS Avatar of author Snímací cívka 21/09/2023 13:45
    Dobrý den, Existuje nějaký obvod, pomocí kterého bych výstupní signál z této snímací cívky mohl přizpůsobit na úroveň vhodnou pro připojení k “Arduinu”?
    OD Avatar of author Uvedený příklad pouze pro sinus. 05/10/2024 20:20
    Pozor! Uvedený příklad na blogu funguje pouze pro čistý sinusový proud. Takže pokud se takto pokusíte měřit např. proud procházející fénem na poloviční rychlost, kdy fén ukrajuje jednu půlvnu - viz: https://electronics.stackexchange.com/questions/220690/how-does-a-hair-dryer-change-its-motor-speed-diagram-included tak to bude ukazovat nesmysly. Lepší je to naprogramovat jako true RMS viz: https://images.eaton.com/ecm/groups/public/@pub/@seasia/@elec/documents/content/pct_402920.pdf Ale ani to není dokonalé a pro zátěže jiné než lineární - odporové to nedává příliš dobré výsledky. Nicméně zapojení je funkční.
    MF Avatar of author Snímací cívka 21/09/2023 14:27
    Dobrý den, kompletní řešení s touto cívkou a Arduino UNO najdete v tomto článku - https://blog.laskakit.cz/msreni-ac-proudu-s-arduino-uno/
    O Avatar of author měření DC 07/09/2023 22:07
    měří to také DC, případně máte něco podobného pro DC co není invazivní?
    MF Avatar of author měření DC 08/09/2023 09:52
    Dobrý den, touto cívkou lze za určitých podmínek DC proud měřit, ale není to nic jednoduchého. Pro měření DC proudu jedině něco na bázi bočníku, nebo pro galvanické oddělení pak s Hallovým senzorem.
