Stavebnice 8x8 červená LED matice SMD MAX7219
Kód: LA250004Detailní popis produktu
Stavebnice Modulu LED matice s MAX7219. MAX7219 je integrovaný seriový řadič displejů s velkou podporou v Arduino. Moduly je možno zapojovat do kaskády.

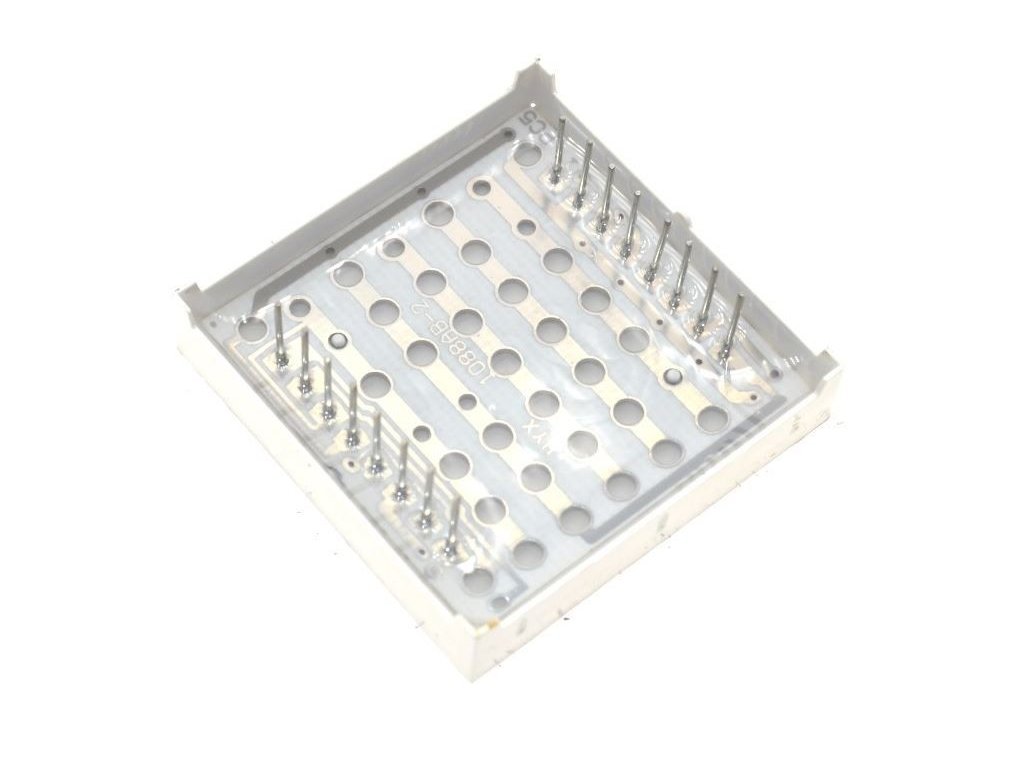

Model řadiče, který byl použit, je v SOP-24 pouzdře. MAX7219 dokáže obsluhovat až 64 individuálních LED, tzn. až 8 sedmisegmentových cifer. Řadič obsahuje 64-bitovou paměť pro uložení nastavení rozsvícených LED, tudíž není nutné průběžné programování každý programový cyklus, ale pouze při změně. Informace o tom, jaké LED mají být rozsvíceny a další nastavení, jsou předávány řadiči, který poté tyto pokyny zpracuje a reprezentuje na LED matici. Energetická náročnost se odvíjí od počtu LED, které mají být rozsvícené. Pokud není rozsvícena žádná dioda, je odběr pouze 8mA. V případě, že má být rozsvíceno všech 64 diod je hodnota odebíraného proudu samotným řadičem zanedbatelná. Pro snížení spotřeby je možné uvést řadič do sleep modu. Při ovládání sedmisegmentových displejů umožňuje řadič MAX7219 dekódování BCD (z ang. Binary Coded Decimal). V tom případě stačí pouze čtyři bity místo osmi pro zobrazení znaků 0-9, -, E, H, L a P. Toto dekódování lze nastavit zvlášť pro každý segment. LED matice s řadičem sestává ze dvou částí: vlastní LED matice, jejíž rozměry jsou 32x32mm, a DPS s řadičem MAX7219 a pomocnými obvody. Mikrokontrolér komunikuje s řadičem po sběrnici SPI. Z DPS s řadičem poté vede 16 vodičů do LED matice - jeden na každý sloupec i řádek
Specifikace:
- Řadič: MAX7219
- Napájecí napětí: 5V
- Podpora zapojení více modulů do kaskády
- Červené LED diody
- Protokol: SPI
- Průměr LED: 3mm
- Rozměry: 32x32x13mm
Součástí dodávky:
- 1ks Stavebnice 8x8 červená LED matice SMD MAX7219
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
Kategorie: | LED displeje |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.018 kg |
