UPS Li-ion Boost modul s nabíječkou, 5V
Kód: LA122051A
Doprava zdarma
od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu

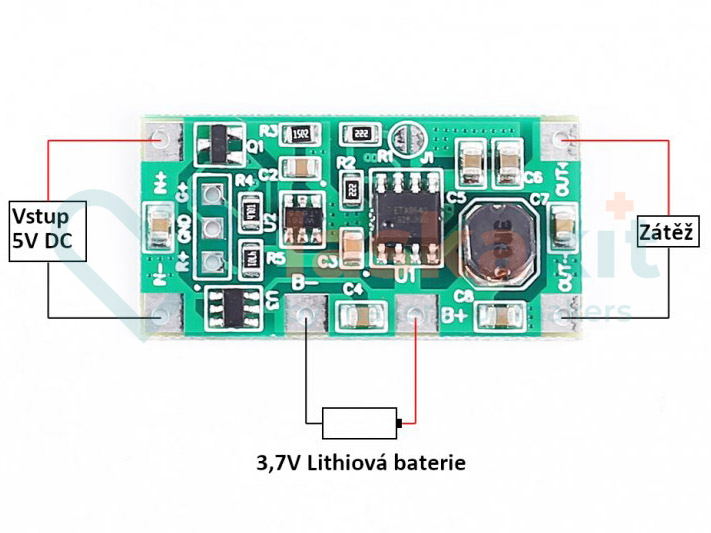

Step-Up měnič s ochranou proti výpadkům proudu. K měniči je možné připájet Li-pol nebo Li-ion baterii které pokryje spotřebu v případě výpadku a zároveň se nabíjí pokud je připojen externí zdroj. Plošný spoj má vyhrazená místa pro LED na indikaci nabití baterie.
Lze nainstalovat indikační LED se společnou katodou (červeno-modrou, červeno-zelenou). Červené světlo indikuje, zda je na výstupu připojena zátěž. Blikající zelená(modrá) barva znamená nabíjení baterie. Zelená(modrá) barva nesvítí, pokud není připojena zátěž, nebo není připojena baterie.
Specifikace:
- Pracovní napětí: 5V
- Výstupní napětí: 5V
- Maximalní proud: 1A
- Maximální kapacita baterie: 15000 mAh
- Operační rozsah teplot: -40℃~85℃
- Operační rozsah vlhkosti: 0%-95%RH
- Ochrana: Přepolóvaní na vstupu a výstupu, vstupní přepěťová, výstupní zkratová
- Rozměry: 33x17x5,5mm
Součástí dodávky:
- 1ks UPS Li-ion Boost modul s nabíječkou, 5V
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Nabíječky baterií a ochrana baterií |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.003 kg |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
M
Martin
Martin
Chybí popis propojek a připojení LED ....
Výpis diskuzí
J
spotřeba el enrgie
josef
spotřeba el enrgie
josef
pokud je k modulu připojená baterie a nabíjecí cívka, má modul nějakou spotřebu ( na prázdno) a nedochází k vybíjení baterie parazitní indukcí nabíjecí cívky , nebo nějakou součástkou modulu
Odpovědět
Odpovědět
P
Zapojení
Petr N.
Zapojení
Petr N.
Dobrý den, info pro ostatní, deska obsahuje obvod ETA9640. Propojka u R1 řídí nabíjecí proud baterie. Rozpojením klesne nab.proud na 0.5A (propojení = 1A). I tak modul dost hřeje a pokud není nutné rychlé nabíjení asi se vyplatí propojku přerušit a vyměnit R2 za větší hodnotu, cca 4k7 (pak se nabíjí 0.2A).
Odpovědět
Odpovědět
Z
Baterie
Zdenek
Baterie
Zdenek
Chybí mi info, jestli obvod má ochranu proti podvýboru článku, jaká je možná max kapacita baterie?
Odpovědět
Odpovědět
MF
Baterie
Martin Frajdl
Baterie
Martin Frajdl
Dobrý den, tato nabíječka neobsahuje ochranný obvod. Ten tedy musí mít samotná baterie. Maximální kapacita baterie není určená. Lze použít jakoukoli kapacitu. Jen je potřeba počítat s tím, že se bude déle nabíjet. Nabíječka dodá max. 1A nabíjecího proudu.
Z
Více info
Zdenek
Více info
Zdenek
Modul jsem zapojil a konečně fungující UPS, která po odpojení napájení nemá žádnou ms prodlevu v napájení. Ale chybí mi info co signalizují led. Při připojené zátěži 3x blikne zelená led, při nabíjení svítí trvale červená led?
Odpovědět
Odpovědět
MF
Více info
Martin Frajdl
Více info
Martin Frajdl
Dobrý den, funkce LED doplněna. Kdyby náhodou neodpovídal popis skutečnosti, určitě se nám ozvěte.
P
Lepší popis obvodu
Petr
Lepší popis obvodu
Petr
Dobrý den, nebylo by možné zveřejnit lepší popis produktu? Hodily by se tyto informace:
1. k čemu je určena propojka J1,
2. piny R+, GND a G+ jsou určeny pro LED a pokud ano, tak jak signalizují jednotlivé stavy (nabíjení, nabití, vybitou baterii, atd..),
3. šlo by zveřejnit schéma obvodu s názvy IC?
4. jakou účinnost má Step-up boost měnič?
Odpovědět
Odpovědět
P
Solarny panel
Peter
Solarny panel
Peter
Je možné pripojiť na vstup napr. solárny panel 6V? Resp. aký je použiteľný rozsah vstupných napätí?
Odpovědět
Odpovědět
MG
Michal Gala
Michal Gala
Podla dokumentacie ETA9640 max 6V http://www.eta-semi.com/wp-content/uploads/2022/03/ETA9640_V1.5.pdf
MF
Solarny panel
Martin Frajdl
Solarny panel
Martin Frajdl
Dobrý den, tento údaj bohužel není znám. Držel bych se tedy uvedené hodnoty 5V.
