WeMos D1 mini TB6612FNG dvoumotorový shield I2C

Kód: LA110019
188 Kč 155,40 Kč bez DPH
Skladem (9 ks)
Můžeme doručit do:
6.11.2024

Štít pro desky WeMos D1 mini s čipem TB6612FNG shopným ovládat dva stejnosměrné motory.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Jde o Shield, který nasadíš přímo na WeMos D1 mini.

Může řídit dva stejnosměrné motory konstantním proudem 1,2A (3,2A špička).

Stanby mode

  • I2C mode: Řízení TB6612's STBY přes I2C
  • IO mode: Řízení TB6612's STBY přes "S" pin

Shield reset mode

  • short: reset přes d1 mini
  • open: reset přes "DTR" pin.

Specifikace:

  • I2C adresa: 0x30, možno nastavit 0x2F, 0x2E, 0x2D
  • Maximální napětí motoru: 13.5V
  • Proud motoru: Iout=1.2A / 3.2A (špička)
  • Standby mode - úspora energie
  • Režimy řízení motoru: CW/CCW/short brake/stop
  • Ochrana proti přehřátí a nízkému napětí

Součástí dodávky:

  • 1ks  WeMos D1 mini TB6612FNG dvoumotorový shield I2C

Poznámka:

  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
  • Wemos D1 mini není součásti balení.

Doplňkové parametry

Kategorie: ESP a WeMos shield moduly
Záruka: 2 roky
Hmotnost: 0.006 kg
Funkce štítu: Ovládání motorů

Buďte první, kdo napíše příspěvek k této položce.

Nevyplňujte toto pole:
Nevyplňujte toto pole:
MK Avatar autora Další dokumentace: 5.5.2024 18:48
https://www.letscontrolit.com/wiki/index.php/WemosMotorshield Hlavně uvedeny použité piny pokud chci použít s něčím jiným než jako WeMos.shield. pozn. - Pájení propojek je popsáno k V1.0, tady Láska má již V1.0.1 kde propojky jsou přednastaveny - Alternativní FW? Asi není potřeba, ale pokud budu mít problémy s I2C komunikací tak jej možná vyzkouším.
Odpovědět
MK Avatar autora 6.5.2024 03:01
Rozchozeno s ESP32-C3. v ukázkách je potřeba doplnit i čísla použitých GPIO ve Wire.begin(pinsda,pinscl); pokud desku nevidí ani I2C scanner tak flashnout firmware viz odkaz výše Kód ukázek ke knihovně přepsat s použitím pointerů - viz https://github.com/wemos/WEMOS_Motor_Shield_Arduino_Library/issues/2 jinak jsem skončil v boot loopu. Knihovnu mám buď originální k V1, nebo fork https://github.com/wemos/WEMOS_Motor_Shield_Arduino_Library https://github.com/thomasfredericks/wemos_motor_shield/tree/master
JJ Avatar autora 9.2.2022 11:22
Dobrý den, koupil jsem si 2 moduly a zkoušel jsem je otestovat s WeMos D1 mini. Nejsem ale schopen načíst I2C adresu, stáhnul jsem i si knihovnu od Lolinu a žádný úspěch. Máte někdo praktickou zkušenost s modulem? Děkuji za případné info., Janeba J.
Odpovědět
MF Avatar autora 9.2.2022 14:58
Dobrý den, zkoušel jste, zda bude shield vidět na I2C scanneru?
JT Avatar autora Napájení 1.2.2022 12:02
Dobrý den, je možné shield včetně mateřského D1 napájet přes pin VM bez potřeby dalšího napájení/stabilizátoru pro mateřské D1? Děkuji za odpověď, Jiří Tlustý
Odpovědět
MF Avatar autora Napájení 2.2.2022 11:17

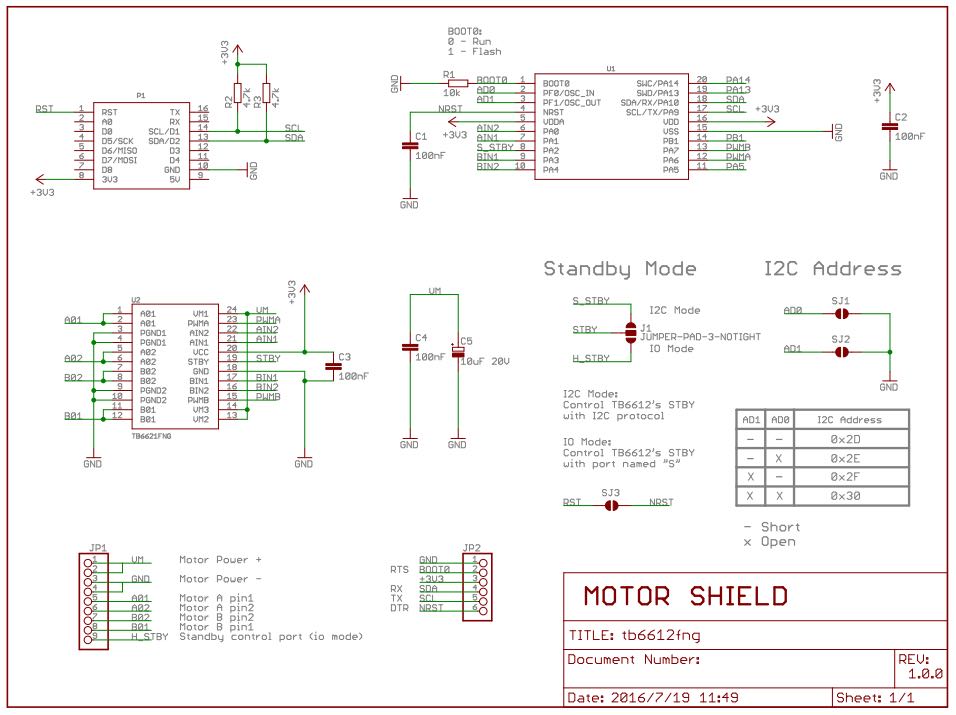

Dobrý den, jak je vidět na schématu zapojení, tak je napětí VM odděleno a nejde ho pomocí desky použít jako napájení pro Wemos D1.
R Avatar autora I2C adresy 10.10.2021 12:02
Kolik je mozne na tomto modulu nastavit adres? Pro pripad, ze bych jich chtel pouzivat vice na jedne i2c sbernici
Odpovědět
MF Avatar autora I2C adresy 11.10.2021 08:30
Dobrý den, tento modul umožňuje nastavení čtyř I2C adres: 0x30(default), 0x2F, 0x2E a 0x2D. Tyto údaje včetně schématu zapojení modulu jsme přidali do popisu zboží.
