YKD-TDS-A11 Sonda pro měření vodivosti vody
Kód: LA131162
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu
Vodivost indikuje množství rozpuštěných solí v akváriu. Obecně lze říci, že čím tvrdší voda je, tím vyšší hodnotu vodivost má. Čím více je v akváriu rozpuštěných hnojiv, tím vyšší hodnota vodivosti. Da se používat jako senzor hladiny vody.

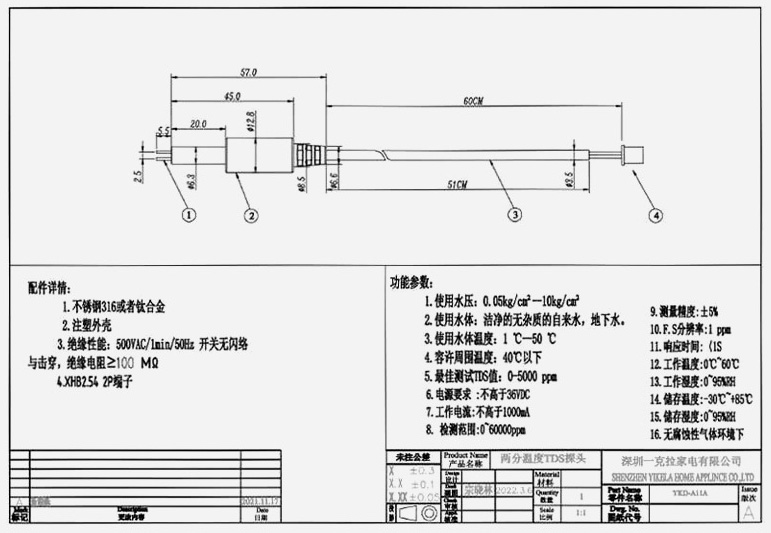

Specifikace:
- Rozsah tlaku na elektrodách: 0,05 – 10 kg/cm2
- Průměr elektrody: 6,3 mm
- Zatížitelnost kabelu: 500 VAC/1 min/50 Hz
- Izolační odpor: ≥ 100 MΩ
- Teplota měřené vody: 1-50°C
- Okolní teplota: do 40°C
- Rozsah měření, kdy je sonda nejpřesnější: 0-5000ppm
- Napájecí napětí: max. 36V
- Pracovní proud: max. 1000mA
- Rozsah měření: 0-60000ppm
- Přesnost měření: ±5%
- F.S. rozlišení: 1ppm
- Doba odezvy: <1s
- Pracovní teplota: 0-60°C
- Skladovací teplota: -30-85°C
- Okolní prostředí: Nekorozivní plynné prostředí
- Vodiče cca 60cm
Součástí dodávky:
- 1ks YKD-TDS-A11 Sonda pro měření vodivosti vody
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Čidla kapaliny - dešťové senzory a snímače hladiny vody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.014 kg |
| Druh čidla: | Voda |
| Výstup: | Digitální |
Buďte první, kdo napíše příspěvek k této položce.
Přidat hodnocení
BK
Benjamin Koptík
Benjamin Koptík
Dobrý den, očekával jsem senzor se třemi vodiči jak uvádíte v komentáři níže, ale přišel mi pouze se dvěma. To mam zapojit do mikrokontroleru jak?
Odpovědět
Odpovědět
MF
Martin Frajdl
Martin Frajdl
Dobrý den, když se na ten příspěvek podíváte pozorně, tak zjistíte, že není od nás a navíc ho zpracovávala umělá inteligence. Ta předpokládala použití modulu s elektronikou k tomuto čidlu. Toto je jen náhradní čidlo a samostatně není vhodné jej používat, protože analogový vstup Arduina nebude mít potřebnou citlivost. Celý senzor i s elektronikou máme zde https://www.laskakit.cz/cidlo-rozpustenych-pevnych-latek-ve-vode-tds/. Samostatnou elektroniku prozatím v nabídce nemáme.
JK
Připojení k Arduino
Jaroslav Kramosil
Připojení k Arduino
Jaroslav Kramosil
Vyžaduje tato sonda pro připojení k Arduino ještě nějakou další komponentu? Případně jakou? A nebylo b schéma zapojení?
Odpovědět
Odpovědět
JF
Pomoc od AI + já a má zkušenost
Jiří Forman
Pomoc od AI + já a má zkušenost
Jiří Forman
Rychlá verze: 1.: Nemusí; 2.: nelze naleznout
Delší verze:
Zde je jednoduché schéma zapojení YKD-TDS-A11 sondy pro měření vodivosti vody k Arduinu. Pro zobrazení zapojení použijeme následující komponenty:
1. YKD-TDS-A11 sonda s třemi vodiči (červený, černý, žlutý/bílý).
2. Arduino (např. Uno).
3. Propojovací vodiče.
Schéma zapojení:
YKD-TDS-A11 Arduino
--------------- ----------
Červený (VCC) -> 5V
Černý (GND) -> GND
Žlutý/bílý (SIGNÁL) -> A0
Fyzické zapojení:
1. Červený vodič (VCC) ze sondy:
- Připojte k 5V pinu na Arduinu.
2. Černý vodič (GND) ze sondy:
- Připojte k GND pinu na Arduinu.
3. Žlutý nebo bílý vodič (SIGNÁL) ze sondy:
- Připojte k analogovému pinu A0 na Arduinu.
Popis připojení:
1. Napájecí vodič (červený): Připojte k 5V pinu na Arduinu, čímž zajistíte napájení pro sondu.
2. Uzemňovací vodič (černý): Připojte k GND pinu na Arduinu, čímž zajistíte uzemnění pro sondu.
3. Signální vodič (žlutý/bílý): Připojte k analogovému pinu A0 na Arduinu, což umožní Arduinu číst hodnoty ze sondy.
Vizualizace:
Kód pro Arduino:
Ujistěte se, že kód pro čtení hodnoty z TDS sondy a zobrazení výsledku v sériovém monitoru je správně nahrán do Arduina (C++):
const int TDS_PIN = A0; // Analogový pin pro TDS sondu
float tdsValue = 0;
float voltage = 0;
void setup() {
Serial.begin(9600); // Spustí sériovou komunikaci při 9600 bps
}
void loop() {
int sensorValue = analogRead(TDS_PIN); // Čte analogovou hodnotu ze senzoru
voltage = sensorValue * (5.0 / 1023.0); // Převádí analogovou hodnotu na napětí
tdsValue = (133.42 * voltage * voltage * voltage - 255.86 * voltage * voltage + 857.39 * voltage) * 0.5; // Výpočet hodnoty TDS
Serial.print("Napětí: ");
Serial.print(voltage);
Serial.print(" V, TDS hodnota: ");
Serial.print(tdsValue);
Serial.println(" ppm");
delay(1000); // Zpoždění mezi jednotlivými čteními
}
Tento návod by vám měl pomoci s připojením TDS sondy k Arduinu a začít s měřením vodivosti vody.
