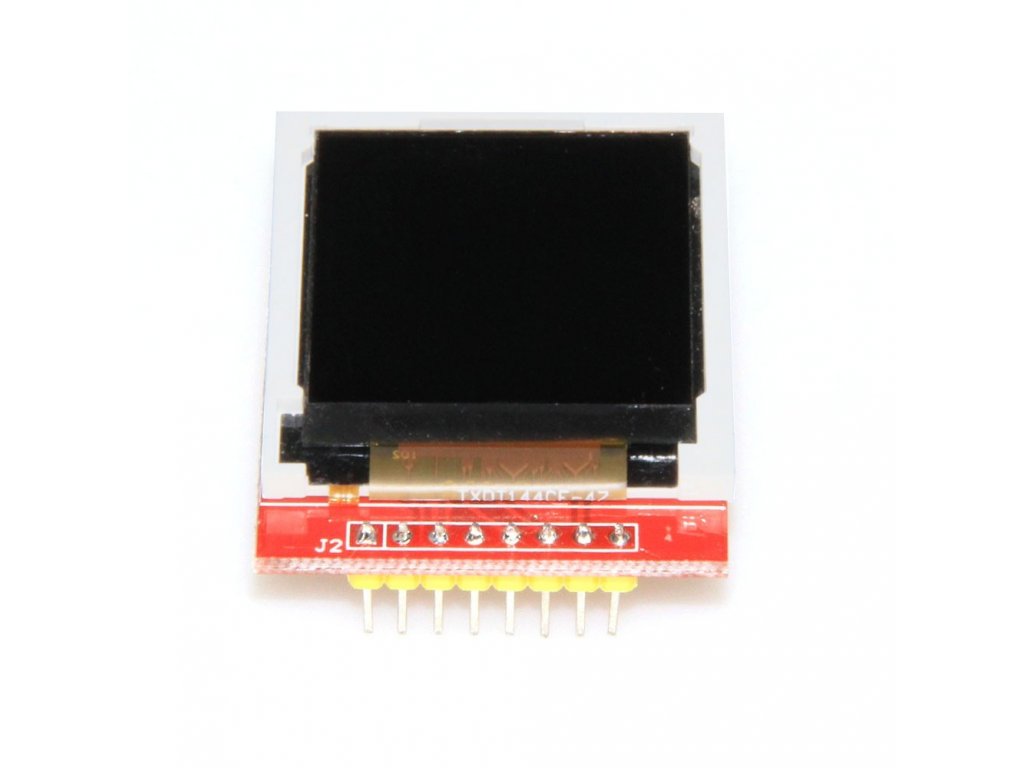

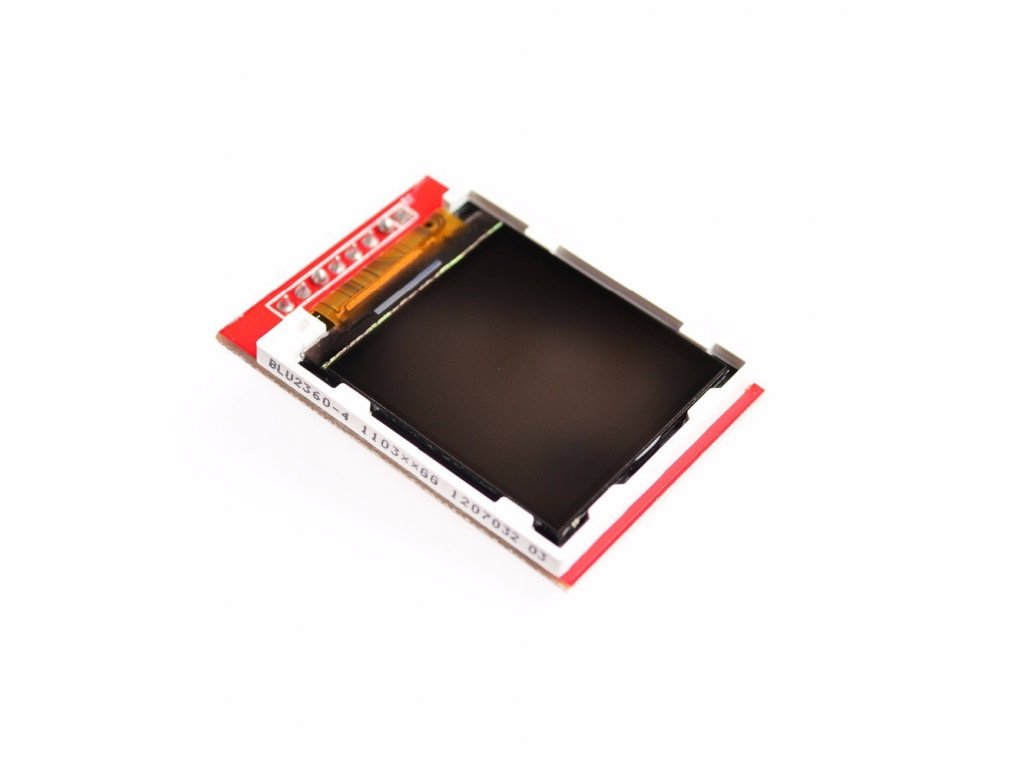

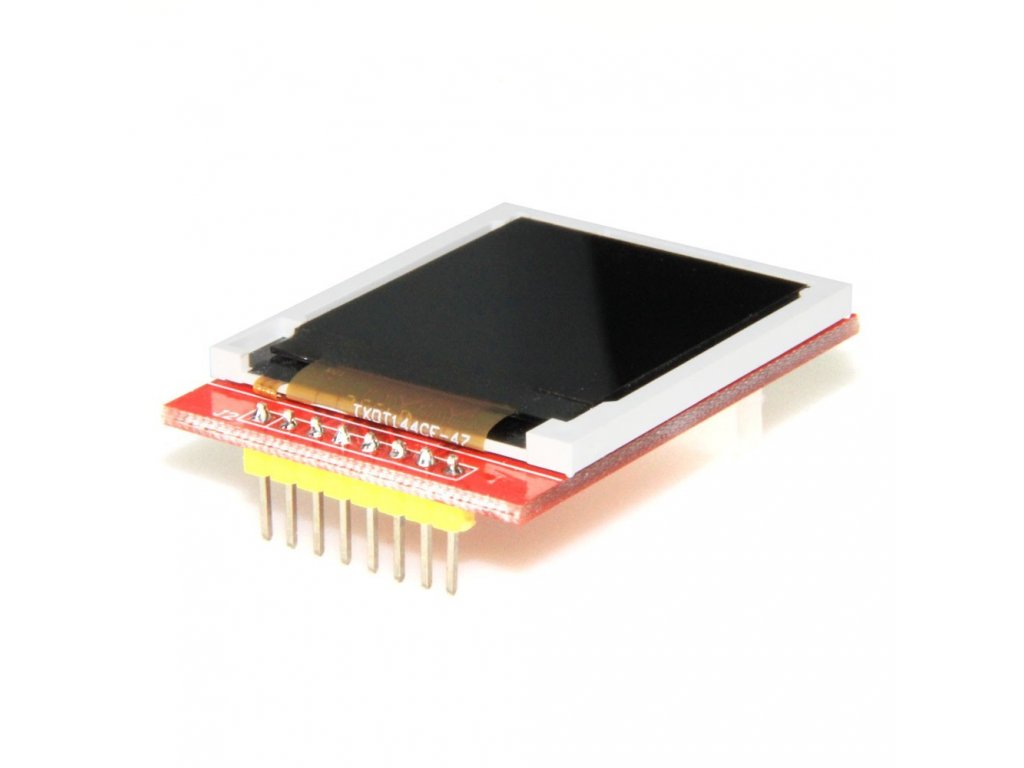

1.44" 128x128 TFT displej V1.1, ILI9163C, SPI
Kód: LA141014
Doprava zdarma
od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Tento úžasný malý displej je nejlepším způsobem, jak přidat malý, barevný a jasný displej do jakéhokoli projektu.
S knihovnou "Adafruit-ST7735" funguje bez problému, inicializuji displej s tft.initR(INITR_144GREENTAB);
Podařilo se nám zprovoznit tento displej s knihovnou SUMOTOY TFT_ILI9163C, avšak první sloupec pixelu chybí, a je tedy potřeba v knihovně upravit soubor TFT_ILI9163C_settings.h (ve zdroji dole je opravený). Při initilizaci displeje je potřeba ukázat A0 pin: TFT_ILI9163C display = TFT_ILI9163C(__CS, __A0, __DC);
Specifikace:
- Rozlišení: 128x128 bodů
- barvy: 18-bit (262.144 barev)
- driver: ILI9163C
- Připojení: SPI
- Pracovní napětí: 5V nebo 3.3V (spojka u LDO)
- 3,3V LED podsvětlení (PWM -> jasnost)
- 3.3V logika (5V neoficiálně, bez záruky)
- Rozměry: 45x33x5mm

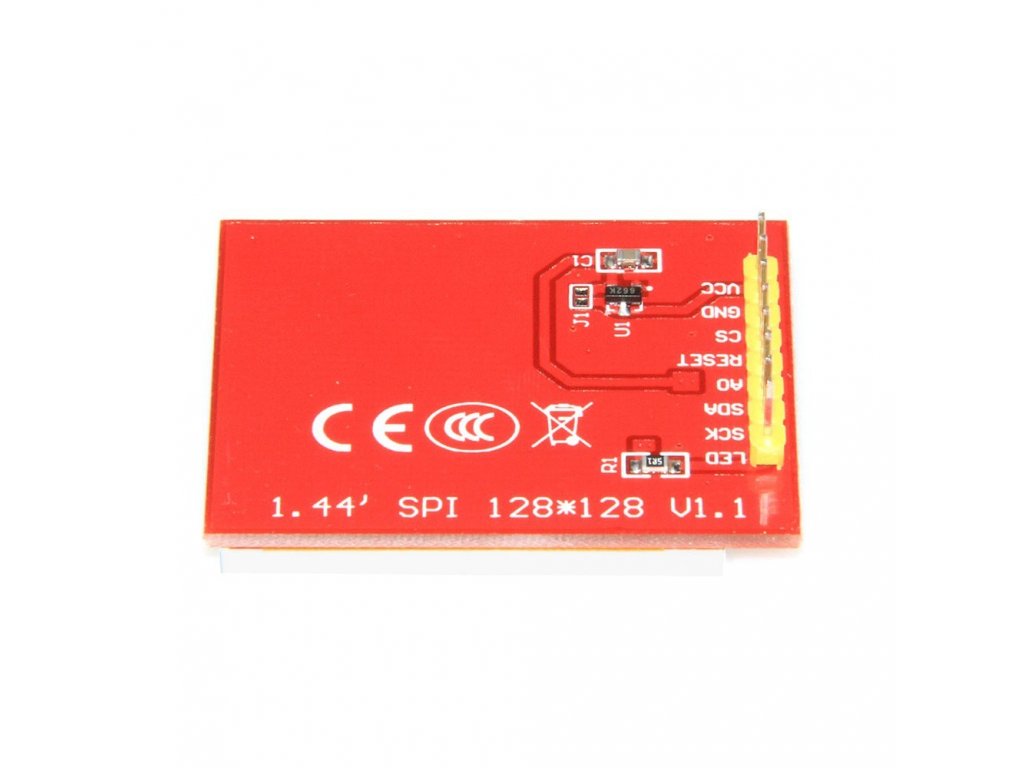

Zapojení Arduino pro mini 3.3V (Pro UNO použij dělič napětí):
| Displej | Arduino |
| VCC | VCC |
| GND | GND |
| CS | 10 |
| Reset | 9 |
| A0 | 8 |
| SDA | 11 (MOSI) |
| SCK | 13 |
| LED | 3.3V |
Součástí dodávky:
- 1ks 1.44" 128x128 TFT displej V1.1, ILI9163C, SPI
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | TFT displeje |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.013 kg |
-
Adafruit-ST7735 Knihovna
-
Sumotoy TFT_ILI9163C Knihovna
-
ILI9163C Datasheet (6.6 MB)
-
TFT_ILI9163C_settings.h (4.7 kB)
4,8
4 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
PT
Petr Trunkat
Petr Trunkat
Menší zápas s knihovnou, ale ve výsledku dela presne to co má ????
4
JŠ
Jiří Šrámek
Jiří Šrámek
Nejprve byl problém s knihovnou, technická podpora zafungovala (i když s určitým zpožděním), posléze displej fungoval jak má.
5
DC
Denis Colesnicov
Denis Colesnicov
"Jeste bych rad poznamenal ze s pouzitim knihovny ""SUMOTOY TFT_ILI9163C"" je cela vykreslovana cast posunuta o 2 pixely doleva. Avsak po malem patrani jsem zjistil ze knihovna ""Adafruit-ST7735-Library"" je na tom lip. Jen je pouze zapotrebi provest inicializaci s s parametrem INITR_144GREENTAB:
tft.initR(INITR_144GREENTAB); // initialize a ST7735S chip"
5
PČ
Petr Černý
Petr Černý
Dobře funguje na ESP8266 s ovladačem od Adafruit:
Adafruit-ST7735-Library-master a Adafruit-GFX-Library-master
