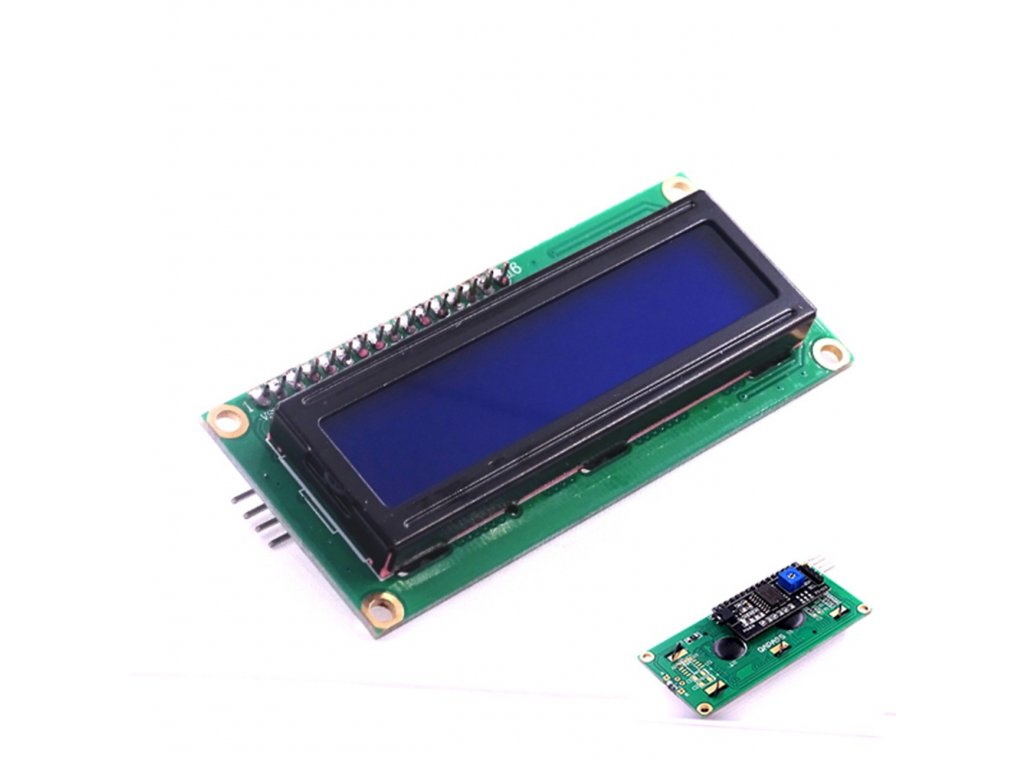

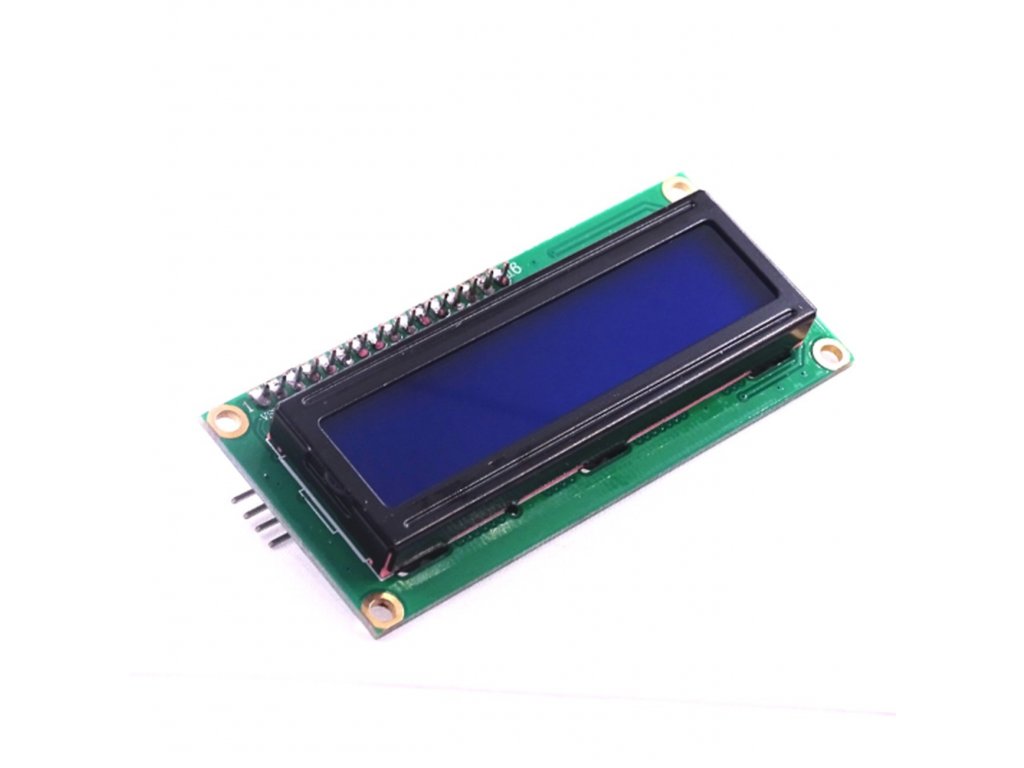

16x2 LCD displej 1602 modrý + I2C převodník
Kód: LA141001BL
Doprava zdarma
do výdejních boxů od 1 000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma do výdejních boxů
Při objednávce nad 1 000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Detailní popis produktu

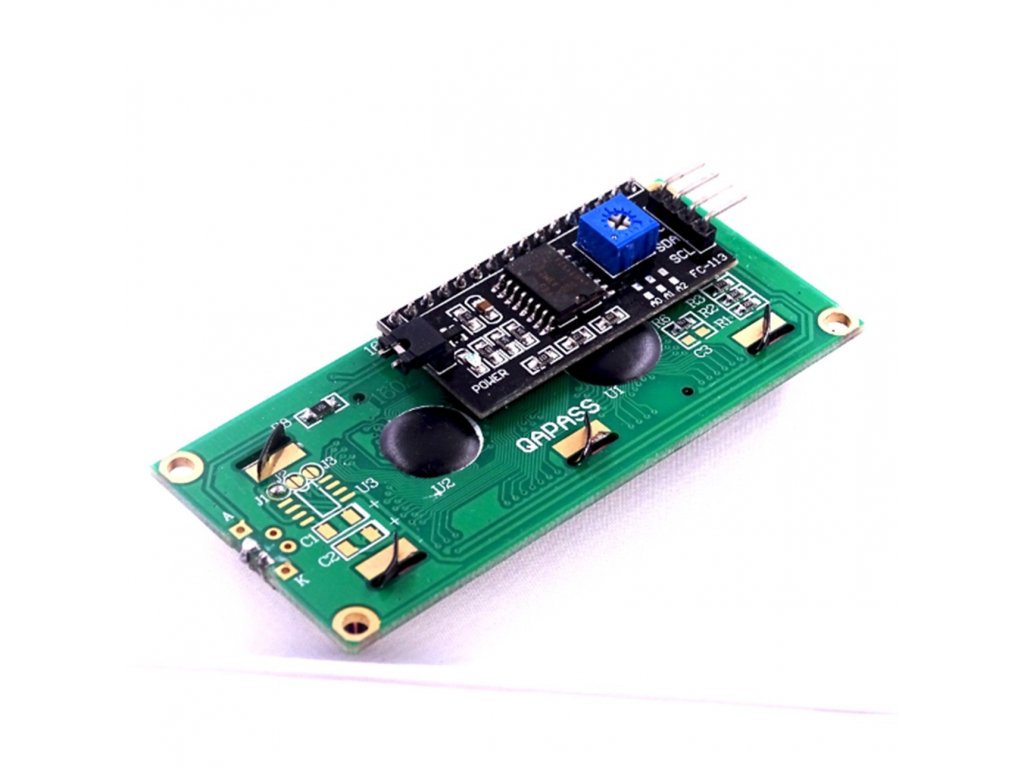

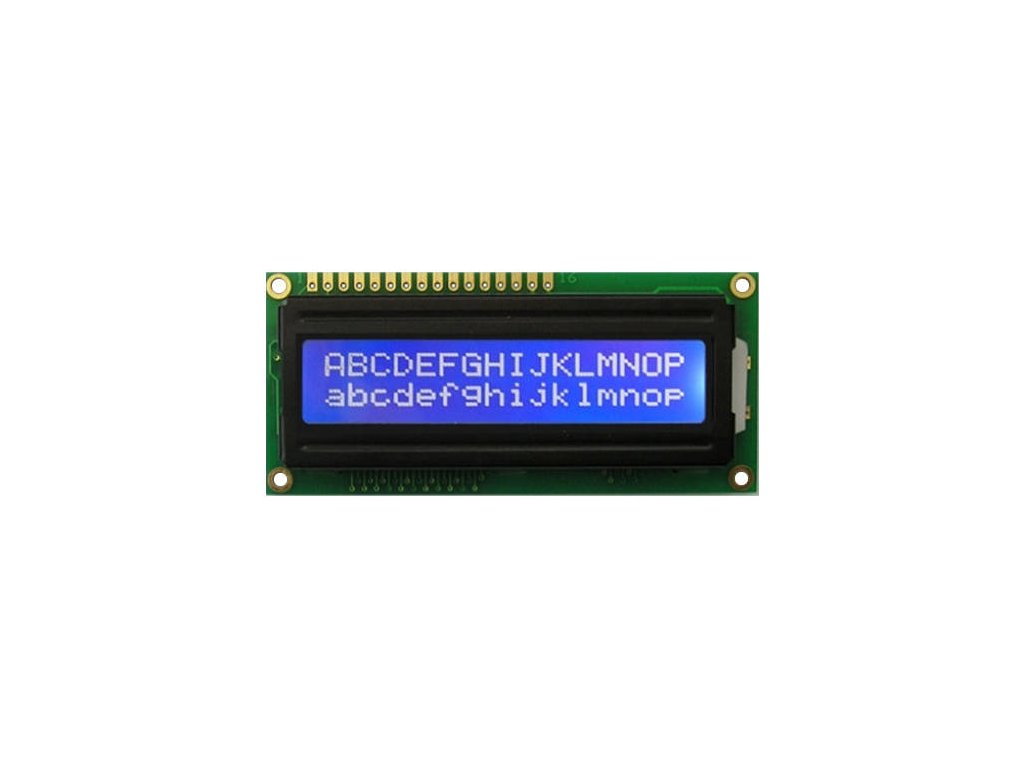

Jednáse o základní LCD displej - 16 znaků a 2 řádky, modře podsvícený, bílá písmena. K připojení na Arduino Vám potom stačí pouze 2 vodiče pro sběrnici I2C (IIC) a napájení. Součástí převodníku je i potenciometr pro nastavení kontrastu displeje. Využívá extrémně jednoduchý HD44780 řadič paralelního rozhraní.
Intenzitu podsvícení displeje je možné regulovat pouze vloženým rezistorem(trimrem, potenciometrem) místo propojky podsvícení.
Specifikace:
- Rozlišení: 2-řádky x 16-znaků
- Barva: modrá
- Napájení: 5V
- Rozměry modulu: 80x35x11mm
- Velikost zobrazovací plochy: 64.5x16mm
- Driver IC: HD44780
Součástí dodávky:
- 1ks 16x2 LCD displej 1602 modrý + I2C převodník
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | LCD displeje |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.034 kg |
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
SV
Simon Vana
Simon Vana
super display, velice jednoduché s nim pracovat protože používá i2c
5
IO
Ivo Ondra
Ivo Ondra
Napoprvé funguje bez problémů, jen jsem doladil kontrast. Za mě super.
5
KS
Karel Sejk
Karel Sejk
Funguje tak jak potřebuji.
5
P
Petr
Petr
Displej funguje spolehlivě. I2C IO extender šlape správně. Jedinné co bych vytkl je nastavení svítivosti segmentů, ten funguje jen na úplně posledním koncovém úseku trimru, takže člověk může zapomenout na nějaké přesné štelování (96% tma, svítí, svítí moc).
5
K
Karel
Karel
Zatím pecka, použit jeden kus ze 3, funguje na první dobrou s Wemos D1 mini, s 1k rezistorem místo jumperu je jas tak akorát, pozor na potenciometr kontrastu... Bez jeho otočení mrtvo. Problém popisovnaý dole byl s velkou pravděpodobností vyřešen. Adresa je 0x27, asi není potřeba testovat skriptem podle https://lastminuteengineers.com/esp8266-i2c-lcd-tutorial/
5
KB
Karel Benda
Karel Benda
Jsem spokojený.
5
OJ
Ondřej Jurka
Ondřej Jurka
Skvěle funguje, jen mi tam nefungovalo lcdI2C.begin, ale lcdI2C.init
5
M
Marian
Marian
Funguje vyborne, jumper na podsvietenie sice nejde ale to sa da vyriesit kniznicou kde sa da podsvietenie ovladat priamo cez kod.
Mal som problem s kontrastom - pismena mali velmi nizku viditelnost, to sa vsak da zmenit cez modry potenciometer na zadnej strane.
5
D
Dan
Dan
Funguje na první dobrou. Ten jumper podsvícení taky nic nedělá jak píše Ondrej V. Ale s tím jsem počítal, že je to spíš "vlastnost" série či celé řady. Takže za mě i tak na jedničku.
5
DT
Dominik Turoň
Dominik Turoň
Super
5
JP
Jiří Pilný
Jiří Pilný
Funguje se standardní knihovnou. Spokojenost.
5
VK
Vlastimil Kulíšek
Vlastimil Kulíšek
Všechno super
4
O
Ondrej V
Ondrej V
Funguje bez problémů, akorát mě trochu zarazila funkce LED jumperu - podsvícení se chová stejně ať tam jumper je nebo ne. Při měření mi vychází, že oba piny jumperu jsou spojeny s VCC (takže je jumper tak trochu na nic). Jestli to není problém konkrétního kusu, tak by mě zajímalo, kde udělali soudruzi z číny při kopírování chybu. Takhle pokud bych potřeboval regulaci podsvícení, musím šahat do desky
5
LK
Lev Kohút
Lev Kohút
Velmi, je takový, jaký jsem potřeboval a je za přijatelnou cenu
Výpis diskuzí
PČ
Stale aktivni podsviceni
Pavel Černý
Stale aktivni podsviceni
Pavel Černý
Dobry den,
displej mi porad sviti. Vse funguje, zobrazuje spravne a citelne, ale je porad aktivni podsviceni. Driv, kdyz jsem je odebiral, tak se rozsvitilo az vzdy po spojeni dvou pinu oznacenych jako LED. Nevite nekdo prosim co s tim? Je to uz treti co mam z jedne dodane davky.
Dekuji.
PC.
MF
Stale aktivni podsviceni
Martin Frajdl
Stale aktivni podsviceni
Martin Frajdl
Dobrý den, při prověřování jsme zjistili, že pod připájenými piny pro jumper je na desce propojení vývodů jumperu, takže opravdu je ten jumper takto nefunkční. Kdo by potřeboval původní funkci jumperu, tak nejrychlejší varianta je piny odpájet z desky, proškrábnout spojení pájecích plošek a piny zapájet zpět. Jinak se musí vypínání podsvícení řešit programově.
PČ
Pavel Černý
Pavel Černý
Jo koukam, ze pan Ondrej V. v hodnoceni mel stejny problem.
