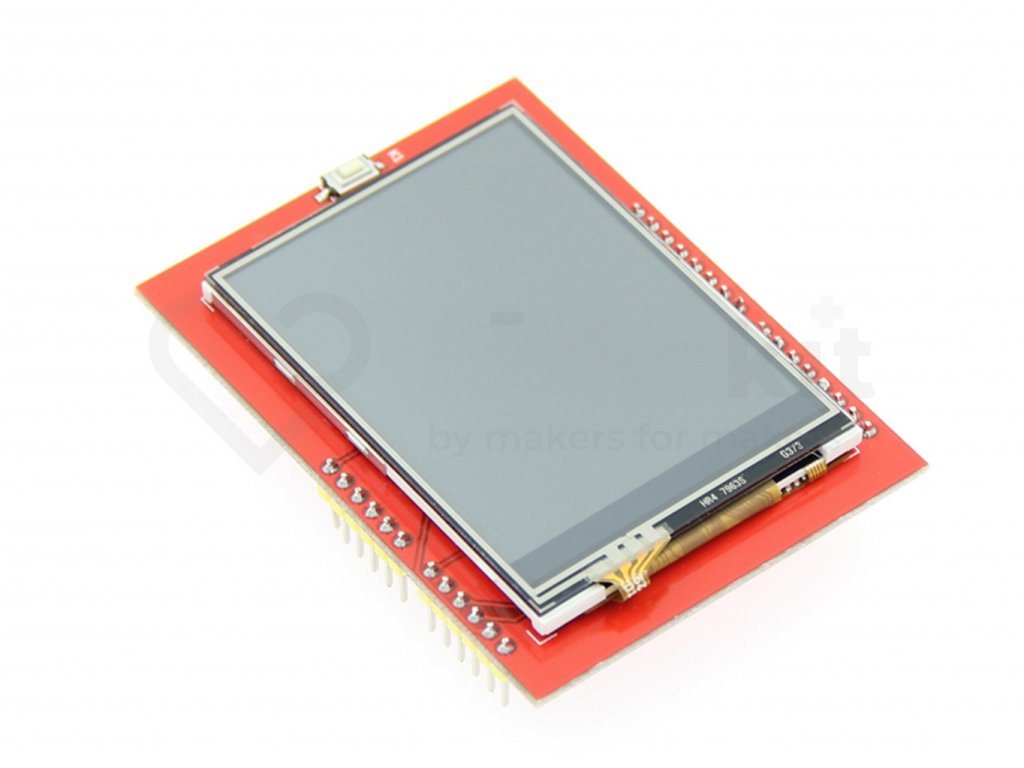

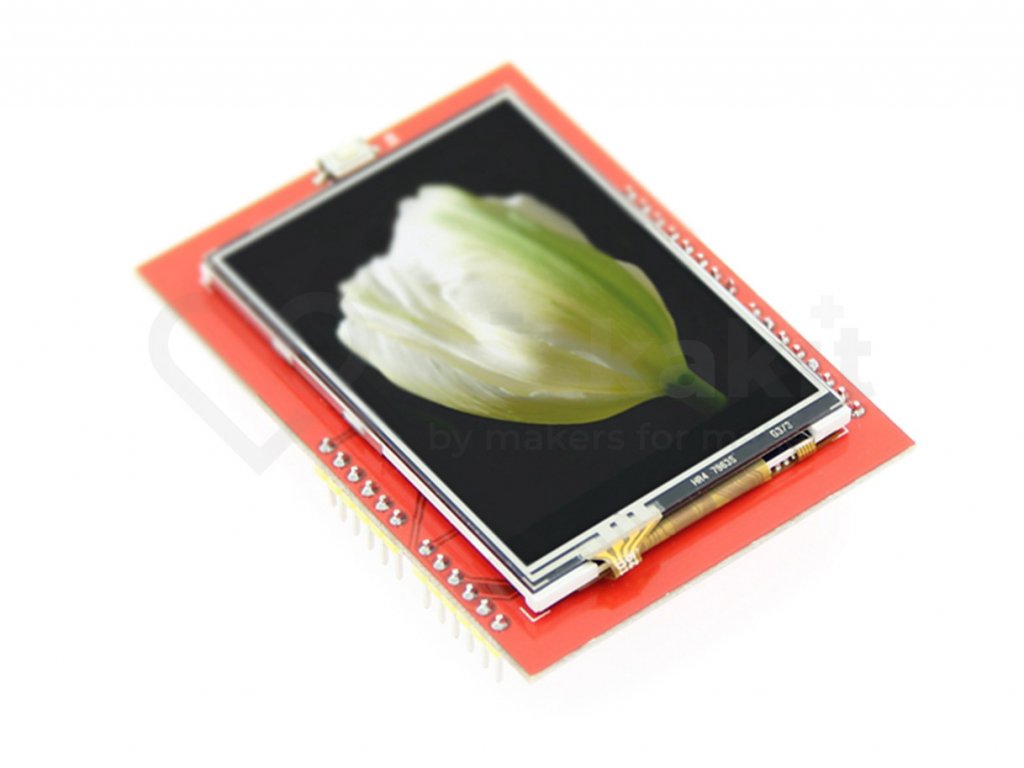

2.4" 320x240 TFT displej ST7789, shield Arduino Uno
Kód: LA141030![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava-orange.png?6137afa6)
Doprava zdarma
od 2000 Kč
![Vrácení zboží](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni-orange.png?6137afcf)
30 dní na vrácení
pro registrované
![30 dní na vrácení](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/vraceni.png?6137aff2)
30 dní na vrácení
Pro registrované zákazníky
![Doprava zdarma](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/doprava.png?6137b00f)
Doprava zdarma
Pro objednávky od 2.000 Kč
![Prodejem to nekončí](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/nekonci.png?6137b034)
Prodejem to nekončí
Reklamace řešíme do 5 dnů
![Rychlá expedice](https://cdn.myshoptet.com/usr/www.laskakit.cz/user/banners/expedice.png?6137b053)
Rychlá expedice
Do 24 hodin
Detailní popis produktu
Tento úžasný displej je nejlepším způsobem, jak přidat docela velký, barevný a jasný displej do projektu s Arduino Uno.
Tento shield nasadíš přímo na Arduino Uno nebo Mega, není třeba žádný převodník, ani adaptér.
Bez problém funguje s knihovnou MCUFRIEND_kvb, pro zkoušku můžeš použít příklad: diagnose_TFT_support.ino na UNO a MEGA2560
Specifikace:
- Velikost displeje: 2.4"
- Dotykový panel: 4 Wire Resistive Touchscreen
- Integrovaný slot pro SD kartu
- Rozlišení: 240x320 bodů
- Barvy: 65k
- Driver: ST7789
- Typ podsvícení: bílá LED
Součástí dodávky:
- 1ks 2.4" 320x240 TFT displej ST7789, shield Arduino Uno
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
- Čtečka SD karty je sice napájena z větve 3,3V, ale samotné datové piny jsou připojeny bez převodníku logických úrovní přímo na datové piny Arduina, tedy na 5V logiku! Použití SD karty je tudíž na vlastní nebezpečí!
- Po nasazení shieldu, prosím, zkontrolujte, zda se vývody ze spodní strany nedotýkají pouzder součástek na spodní desce! Mohlo by to způsobit zkrat a zničení shieldu, nebo i základní desky. Na takto poškozené zboží se záruka nevztahuje!
Doplňkové parametry
Kategorie: | TFT displeje |
---|---|
Záruka: | 2 roky |
Hmotnost: | 0.035 kg |
5,0
1 hodnocení
Přidat hodnocení
5
4
3
2
1
5
NZ
Navratilik Zdenek
funguje bez problemů
KJ
Driver ovladač kód
Kadlec Jří
Po zapojení barevné tečky a problikává text
#include "SWTFT.h" // Hardware-specific library
#include "uno_24_shield.h"
nebo
jen svítící LED displeje bez textu
#include "ST7789v_arduino.h" //Hardware-specific library ST7789
#include
#define TFT_RST A4 //9
#define TFT_CS A3 //10 //Chip Select only CS pin
#define TFT_DC A2 //8 //CD,RS Command_Data = Data_Command
#define TFT_SCLK A1 //52 //13 52 for hardware SPI sclk pin
#define TFT_MOSI A0 //51 //11 51 for hardware SPI data pin
//LCD_WR = LCD Write
//LCD_RD = LCD Read
//for display with CS pin
ST7789v_arduino tft = ST7789v_arduino(TFT_DC, TFT_RST, TFT_MOSI, TFT_SCLK, TFT_CS);
