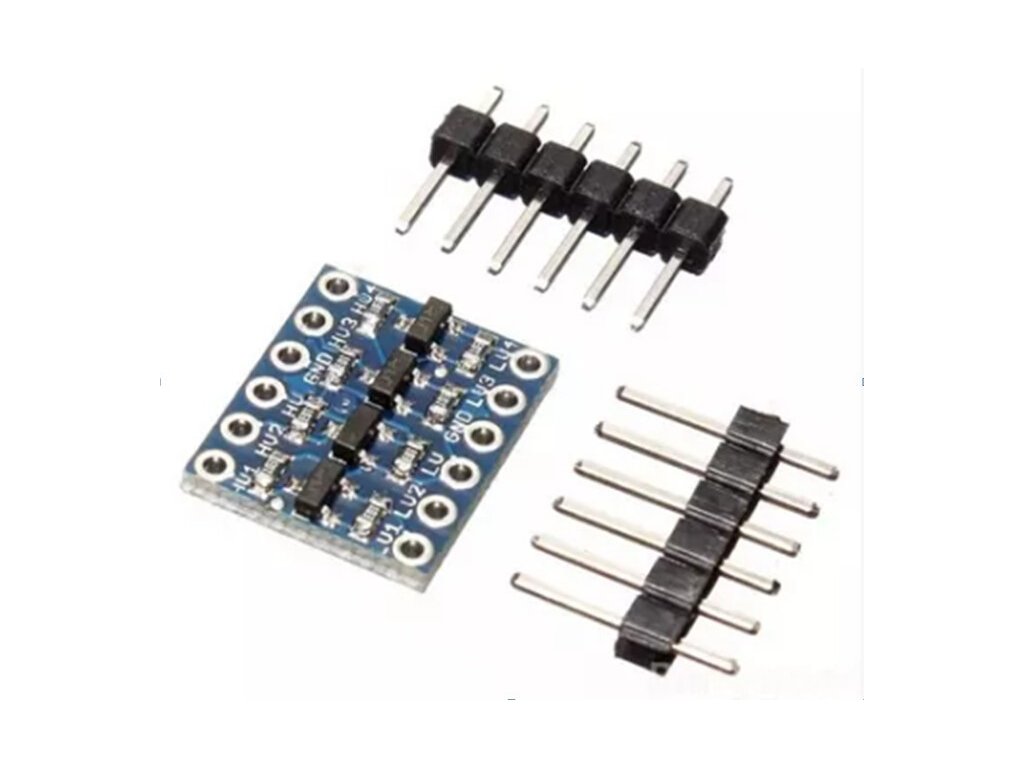

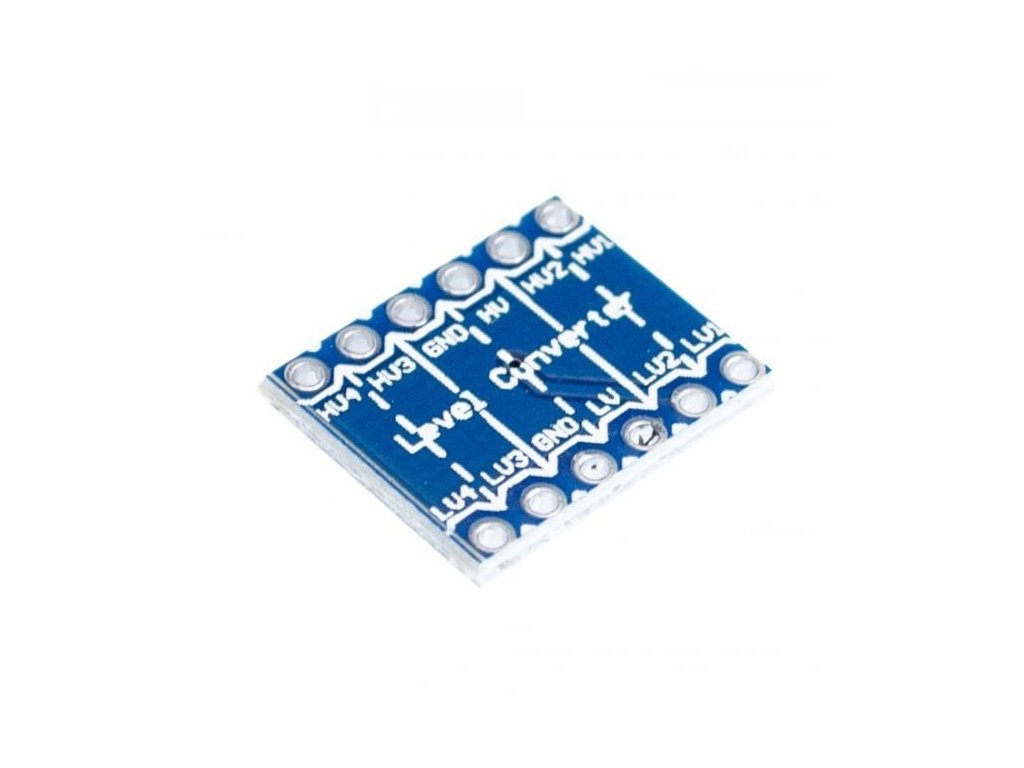

    4 kanály Obousměrný převodník logických úrovní 5V a 3.3V

    Kód: LA161006
    2 hodnocení
    Značka: LaskaKit_cz
    4 kanály Obousměrný převodník logických úrovní 5V a 3.3V
    16 Kč 13,20 Kč bez DPH
    Skladem (133 ks)
    Můžeme doručit do:
    18.12.2024

    Převodník z logické 3,3V na 5V nebo obraceně s čtyřmi kanály, který se hodí při připojováňí desek jako ESP32 k periferiím operujících na 5V logice.

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 2000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 2.000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

    Máš 3.3V I2C nebo SPI sensor, který by se mohl v kouři zhořet, pokud by byl napojen na 5V Arduino?

    Nebo máš 5V zařízení, které potřebuješ nastavit tak, aby bylo kompatibilní s Tvojí 3.3V Raspberry Pi, Arduino Due nebo pcDuino? Aby jsi tuto překážku překonal, budeš potřebovat zařízení, které se může posouvat od 3.3V směrem nahoru, do 5V nebo od 5V směrem dolů, do 3.3V. Tedy - obousměrný Logic Level Converter.

    Zapojení:

    Vysoké napětí (5V) Nízké napětí (3.3V)
    HV1 1 kanál LV1
    HV2 2 kanál LV2
    HV Napájení "+" LV
    GND Napájení "-" GND
    HV3 3 kanál LV3
    HV4 4 kanál LV4

    Součástí dodávky:

    • 1ks 4 kanály Obousměrný převodník logických úrovní

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Převodníky a Programátory
    Záruka: 2 roky
    Hmotnost: 0.003 kg
    foto 3
    Ai-Thinker ESP32-S 2.4GHz WiFi+Bluetooth Modul
    Skladem (2 ks)
    60 Kč bez DPH
    72,60 Kč

    Modul od Ai-Thinker ESP32-S s čipem ESP32, který mu dovoluje bezdrátovou komunikaci pomocí WiFi a Bluetooth.

    LA100065
    5,0 2 hodnocení
    5
    2x
    4
    0x
    3
    0x
    2
    0x
    1
    0x
    Nevyplňujte toto pole:
    5
    PŠ Avatar autora | 2.2.2022
    Převodník obsahuje 10k pull-up, což může být například v kombinaci s led moduly ws2812 dost na hraně (800kHz a relativně vysoká kapacita na vstupu led modulu). Lze vyřešit paralelním připojením 1k pull-up na 5V.
    5
    M Avatar autora | 7.4.2021
    Pozor, obsahuje pull-up na 5V i 3.3V větvi, což v některých případech může být problém.
    Nevyplňujte toto pole:
    M Avatar autora 12.3.2024 06:16
    Dobrý den, šel by tento převodník použít k převodu z 12V na 5V pro arduino proMini pro vstupní signály. Děkuji MC.
    Odpovědět
    M Avatar autora 5V PWM (12V) větráček 26.11.2023 19:19
    Dobrý den, omlouvám se za laický dotaz, dal by se pomocí převodníku ovládat 5V PWM ventilátor přes D1 mini? Pokud to není dobrý nápad, mohli byste mi doporučit, jak byste toho docílili (případně i jiný mikrokontroler)? Díky za reakci
    Odpovědět
    MF Avatar autora 5V PWM (12V) větráček 27.11.2023 07:57
    Dobrý den, to by s tímto převodníkem neměl být problém.
    LT Avatar autora 15.11.2023 08:30
    Zdravím, je tento převodník vhodny k propojení analogových výstupu čidel MQ-135 a MQ-9 s ESP32?
    Odpovědět
    MF Avatar autora 16.11.2023 13:17
    Dobrý den, tento převodník je pouze pro digitální signály. Analogový signál se tímto překládat nedá.
    I Avatar autora 14.12.2022 15:47
    Diky za poznatky, prave kvuli WS2813 to potrebuji
