    A4988 DRV8825 Adapter

    Kód: LA190010
    Neohodnoceno
    A4988 DRV8825 Adapter
    38 Kč 31,40 Kč bez DPH
    Naskladníme cca 2.12.
    Položka byla vyprodána…

    Adaptér pro převodník krokových motorů A4988.

    Detailní informace

    Doprava zdarma
    Doprava zdarma
    od 1 000 Kč
    Vrácení zboží
    30 dní na vrácení
    pro registrované
    30 dní na vrácení
    30 dní na vrácení
    Pro registrované zákazníky
    Doprava zdarma
    Doprava zdarma
    Pro objednávky od 1 000 Kč
    Prodejem to nekončí
    Prodejem to nekončí
    Reklamace řešíme do 5 dnů
    Rychlá expedice
    Rychlá expedice
    Do 24 hodin

    Detailní popis produktu

    Adapter je rozšiřující modul do základní desky Arduino. Tato deska je vhodná pro řízení krokových motorů. Obsahuje 1 slot pro A4988 (DRV8825 ) drivery krokových motorů. Má konektory, které umožňují snadné propojení krokových motorů, napájení a propojení řídících signálů do modulu. 3 DIP přepínač umožňuje konfiguraci mikrostepu.

    Specifikace:

    • Napájení (logika): 5V
    • Napájení (motor): 8 - 35V (datasheet A4988)
    • Konektor pro motor: JST XH-4P
    • Konektor pro signál
    • Konektor pro napájení
    • Konektor pro driver
    • Rozměry: 42x34x9.5mm

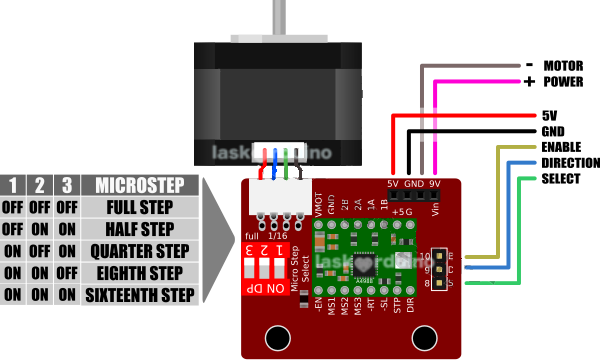

    Zapojení:


    Součástí dodávky:

    • 1ks  A4988 DRV8825 Adapter

    Poznámka:

    • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
    • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

    Doplňkové parametry

    Kategorie: Součástky pro 3D tisk a CNC stroje
    Záruka: 2 roky
    Hmotnost: 0.005 kg
    Položka byla vyprodána…
    Energetický řetěz pro CNC a 3D tisk 7x7mm 1m
    Energetický řetěz pro CNC a 3D tisk 7x7mm 1m
    Skladem (4 ks)
    97,50 Kč bez DPH
    118 Kč

    Energetický řetěz pro CNC a 3D tisk, který zabrání tomu aby se volný drát zamotal do extruderu nebo vrtáku.

    LA190014
    LaskaKit stavebnice voziku na hlinikovy profil 20x20 v slot 1
    Stavebnice vozíku na hliníkový profil 20x20 V-Slot
    Skladem (3 ks)
    180,20 Kč bez DPH
    218 Kč

    Univerzální vozík s POM kolečky, pro profily 2020/2040. Vhodné např. na uchycení lineárních vedení použitý například v lineárním vedení.

    LA190006
    nema23
    Držák pro krokové motory NEMA 23, ocel, 90°
    Skladem (7 ks)
    64,50 Kč bez DPH
    78 Kč

    Ocelový držák pro krokové motory NEMA 23, úhlový 90°

    LA190022
    Zobrazit všechny podobné produkty

    Buďte první, kdo napíše příspěvek k této položce.

    Nevyplňujte toto pole:
    Nevyplňujte toto pole:

    Výpis diskuzí

    PK Avatar autora 8.4.2024 15:48
    Dobrý den, konektor pro připojení motoru "JST XH-4P" je ve verzi s roztečí 2,50 mm, nebo 2,54 mm? Děkuji za odpvěď.
    Odpovědět
    MF Avatar autora 9.4.2024 07:58
    Dobrý den, konektory JST-XH mají vždy rozteč 2,5mm
    PN Avatar autora Omezení napájení motoru na 9V 10.12.2021 12:51
    VDobrý den, prosím z jakého důvodu je napájení motoru přes adaptér omezeno na max 9V?
    Odpovědět
    MF Avatar autora Omezení napájení motoru na 9V 10.12.2021 12:57
    Dobrý den, nikde nevidím, že bychom psali, že je napájecí napětí pro motor omezeno na 9V. V popisu zboží máme jasně napsán rozsah napájecího napětí motoru 8-35V. Údaj na desce je pouze informativní. Proč použil výrobce zrovna popisek 9V bohužel nevíme.
    PN Avatar autora Signály EN, DIR a STEP 10.12.2021 12:49
    DObrý den, prosím jaký je rozdíl mezi piny EN, DIR a STEP na konektoru driveru a na tom konektoru po straně? Rozumím tomu správně, že je jedno, který pin použiju?
    Odpovědět
    MF Avatar autora Signály EN, DIR a STEP 10.12.2021 12:55
    Dobrý den, žádný rozdíl v nich není. Signály jsou pouze vyvedeny z konektoru pro driver na konektor po straně.
    PN Avatar autora Signály MS1, MS2, MS3 10.12.2021 12:47
    Dobrý den, rozumím tomu správně, že když chci ovládat mikrokroky na driveru přes tento adaptér z arduina, tak dám všechny dipswitche do polohy OFF a signály MS1, MS2 a MS3 přivedu klasicky na konektor driveru?
    Odpovědět
    MF Avatar autora Signály MS1, MS2, MS3 10.12.2021 12:54
    Dobrý den, ano to by mělo takto fungovat.
