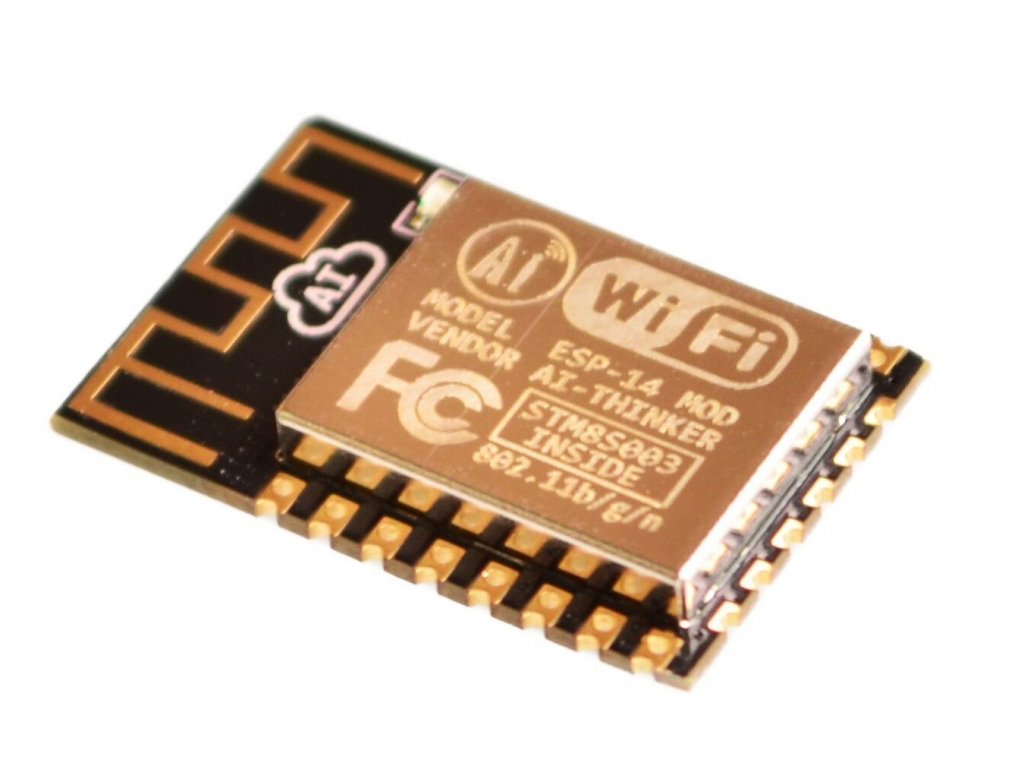

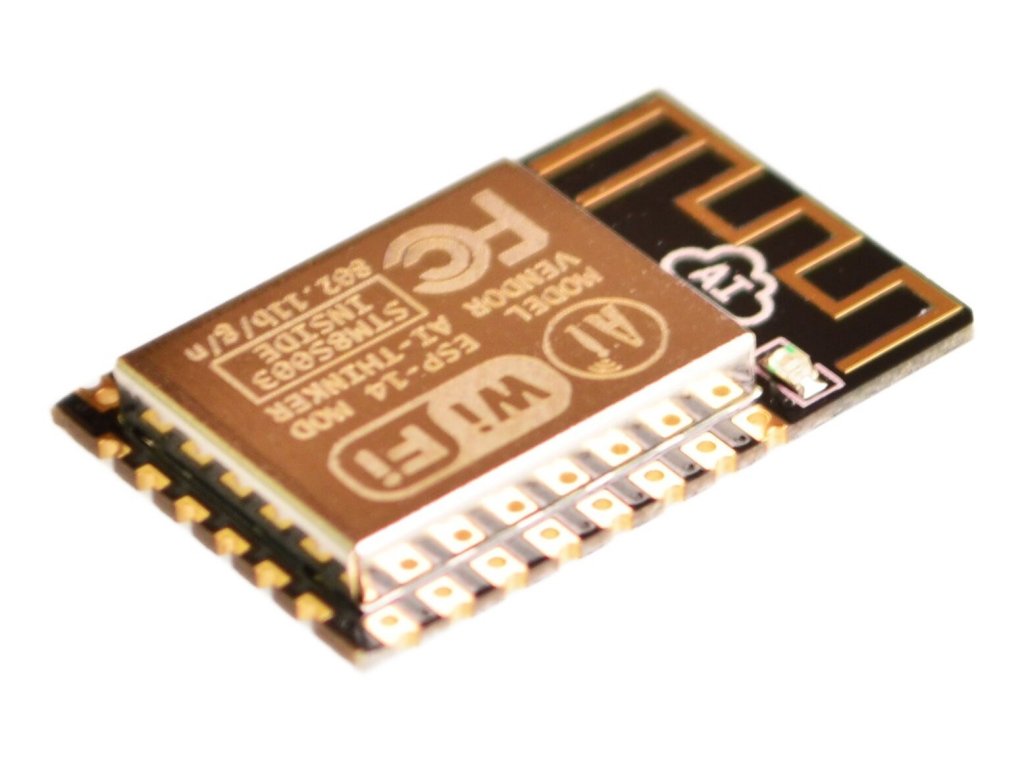

Ai-Thinker ESP-14 ESP8266 WIFI modul, TCP/IP

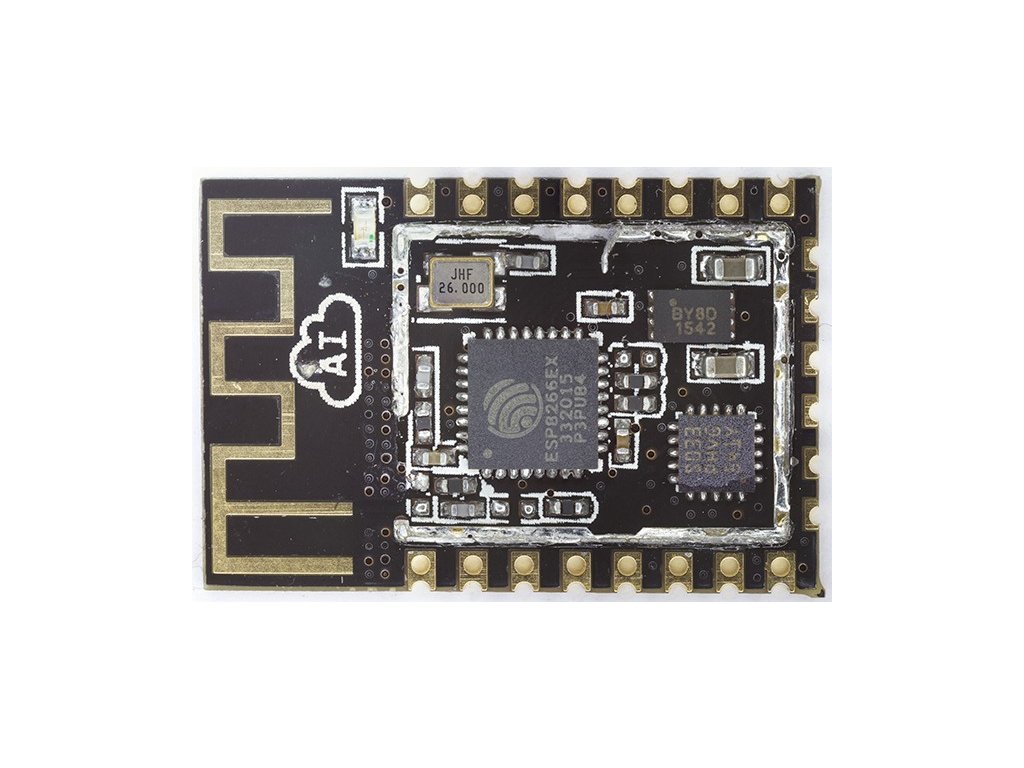

Použit čip ESP8266 plus mikrokontrolér STM8003 který můžete / nemusíte využít. Pokud ho použijete, nemusíte vůbec Arduino připojovat. Tato deska má mikrokontrolér STM8003! Výzva je tady! Připojte k tomuto boardu digitální teploměr/vlhkoměr, nastavte WIFI jako DHCP klient a zobrazte si teplotu na mobilu, na počítači anebo kdekoliv na internetu! Použitý čip ESP8266 je vysoce integrovaný čip určený pro potřeby nového propojení se světem. Nabízí kompletní a ucelené WIFI síťové řešení, což umožňuje buď hostit aplikaci nebo využívat všechny síťové funkce z jiné bezdrátové implementace. Bezdrátový WIFI teploměr? Jendoduché!
Specifikace:
- WIFI adaptér spolupracuje s jakýmkoliv mikroprocesorem jednoduchým připojením přes UART rozhraní
- 802.11 b / g / n protokol
- WIFI Direct (P2P), soft-AP
- Integrovaný TCP / IP
- 25dBm výstupní výkon v režimu 802.11b
- Napájení: 3.3V
- Hmotnost: 7g
- Rozměry desky: 20x18mm
Napájení
- JEN 3.3V!

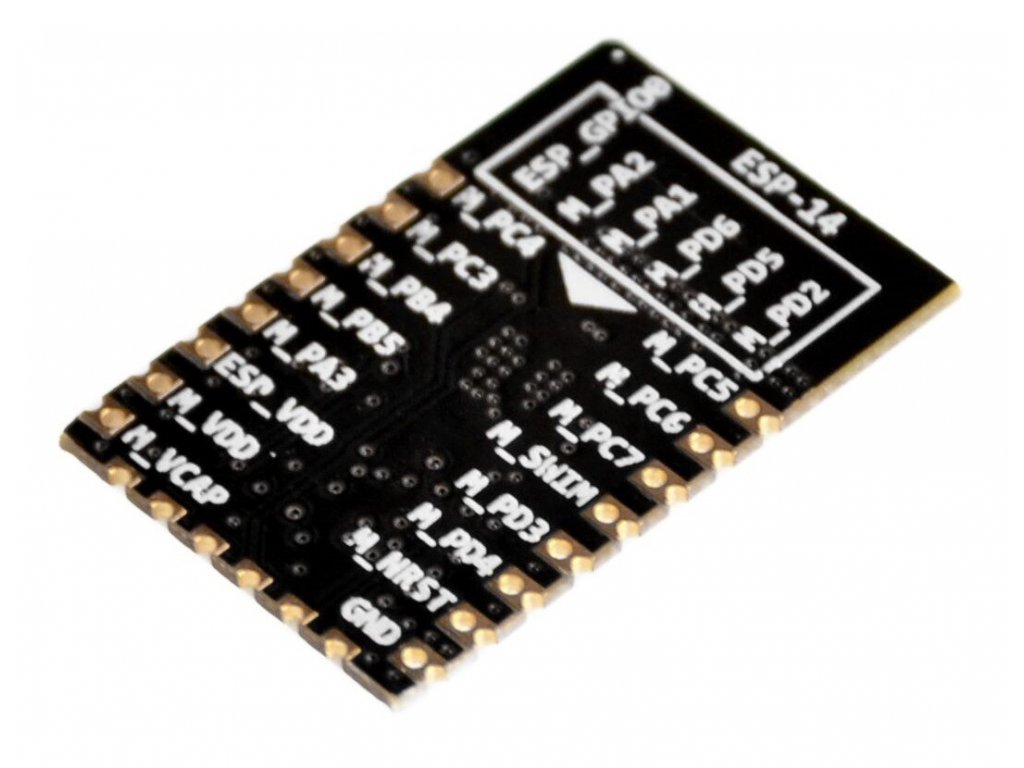

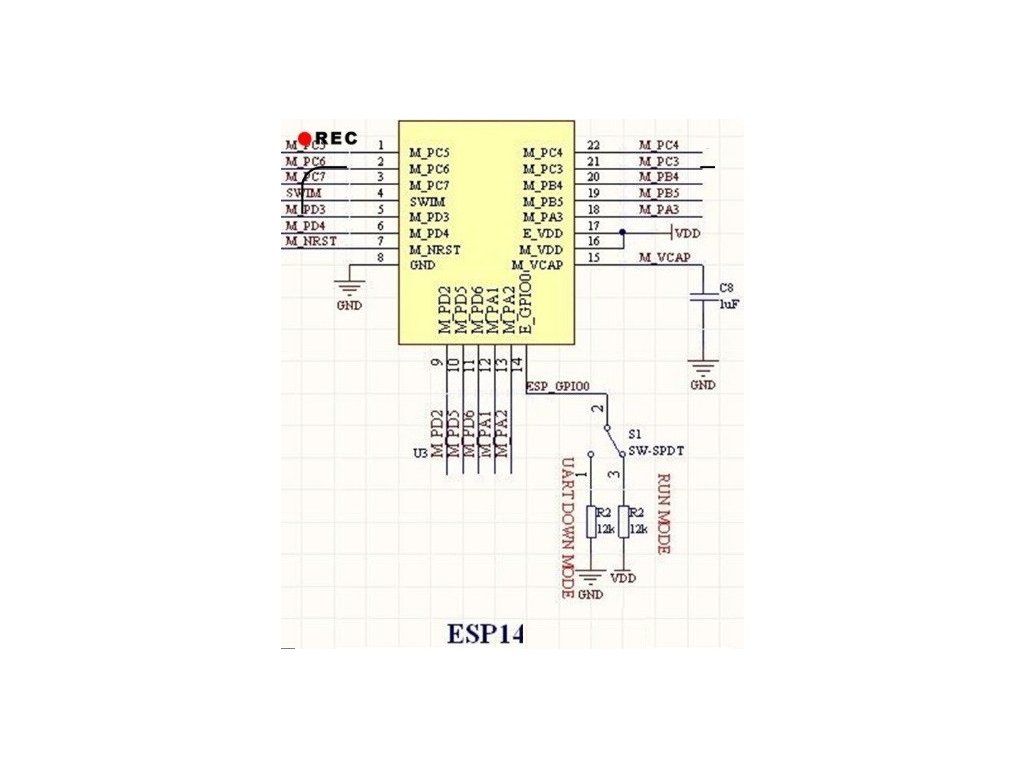

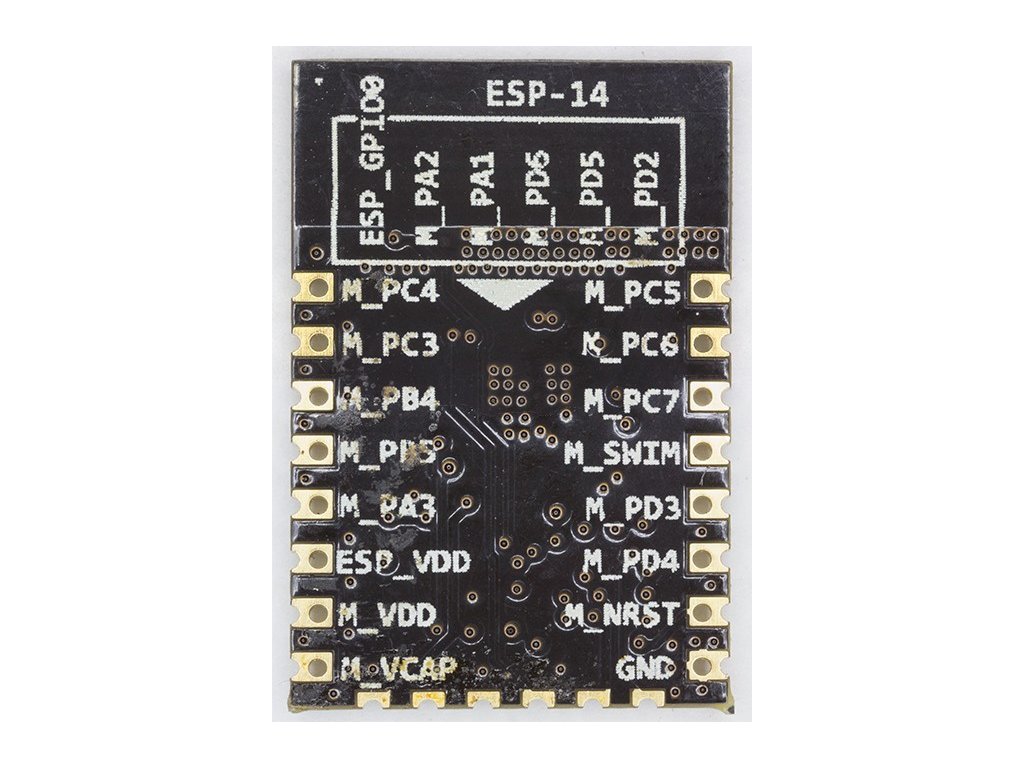

Definice pinů:
| Číslo pinů | Jméno | Popis |
| 1 | M_PC5 | STM8 PC5 port |
| 2 | M_PC6 | STM8 PC6 port |
| 3 | M_PC7 | STM8 PC7 mouth |
| 4 | GND | GND |
| 5 | M_PD3 | STM8 PD3 port |
| 6 | M_PD4 | STM8 PD4 port |
| 7 | M_NRST | STM8 NRST port |
| 8 | GND | common ground |
| 9 | M_PD2 | STM8 PD2 port |
| 10 | M_PD5 | STM8 PD5 port |
| 11 | M_PD6 | STM8 PD6 port |
| 12 | M_PA1 | STM8 PA1 port or crystal input port |
| 13 | M_PA2 | STM8 PA2 port or oscillator output |
| 14 | E_GPIO0 | ESP8266 GPIO0 port |
| 15 | M_VCAP | STM8 VCAP port |
| 16 | M_VDD | STM8 power supply pin |
| 17 | E_VDD | ESP8266 power supply pin |
| 18 | M_PA3 | STM8 PA3 port |
| 19 | M_PB5 | STM8 PB5 port |
| 20 | M_PB4 | STM8 PB4 port |
| 21 | M_PC3 | STM8 PC3 port |
| 22 | M_PC4 | STM8 PC4 port |
Zdroje:
Součástí dodávky:
- 1ks Ai-Thinker ESP-14 ESP8266 WIFI modul, TCP/IP
Upozornění:
Tento modul vyžaduje napájení 3,3 V pro VCC a 3,3V logiku. Není 5V tolerantní. Připojením RX nebo TX na 5V Arduino se tento modul zničí! Musíte použít převodník logické úrovně, nebo Arduino na 3.3V. Jedná se o výkonnou verzi WIFI s dobrou propustností prostředím. Ve špičkách může být příkon poměrně vysoký. Potřebuje alespoň 200mA. Napájení 3,3 V na Arduino Uno není dostatečné pro napájení tohoto modulu. Musíte zajistit samostatně.
Poznámka:
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
Doplňkové parametry
| Kategorie: | Ukončeno |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.002 kg |
