Detailní popis produktu

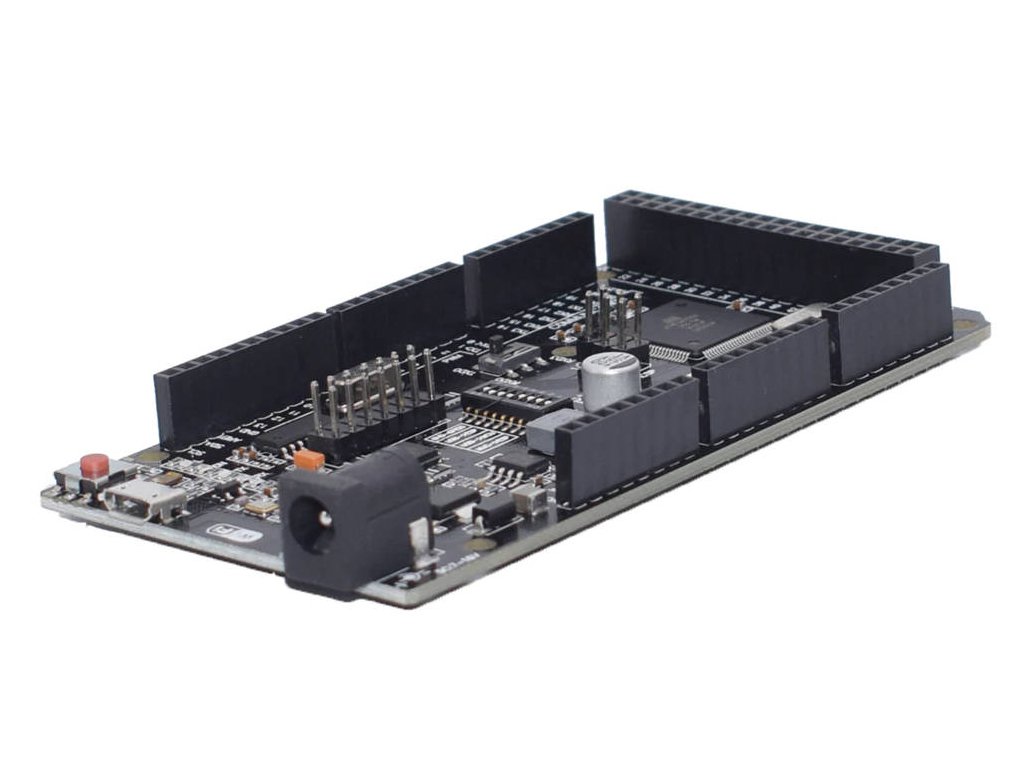

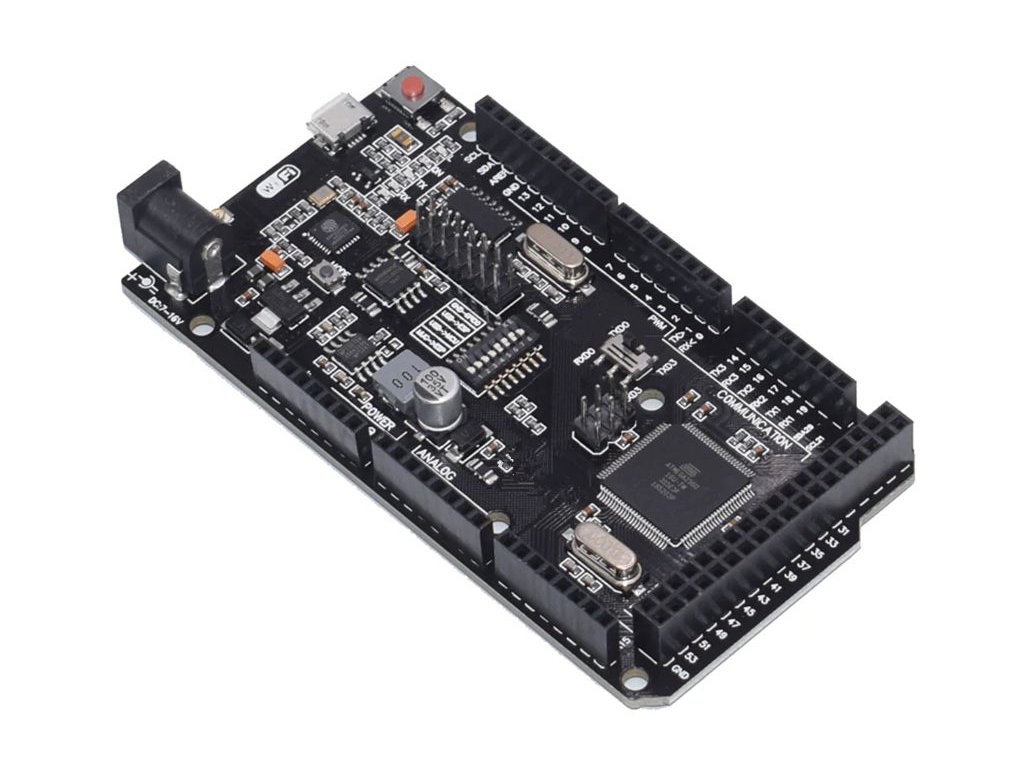

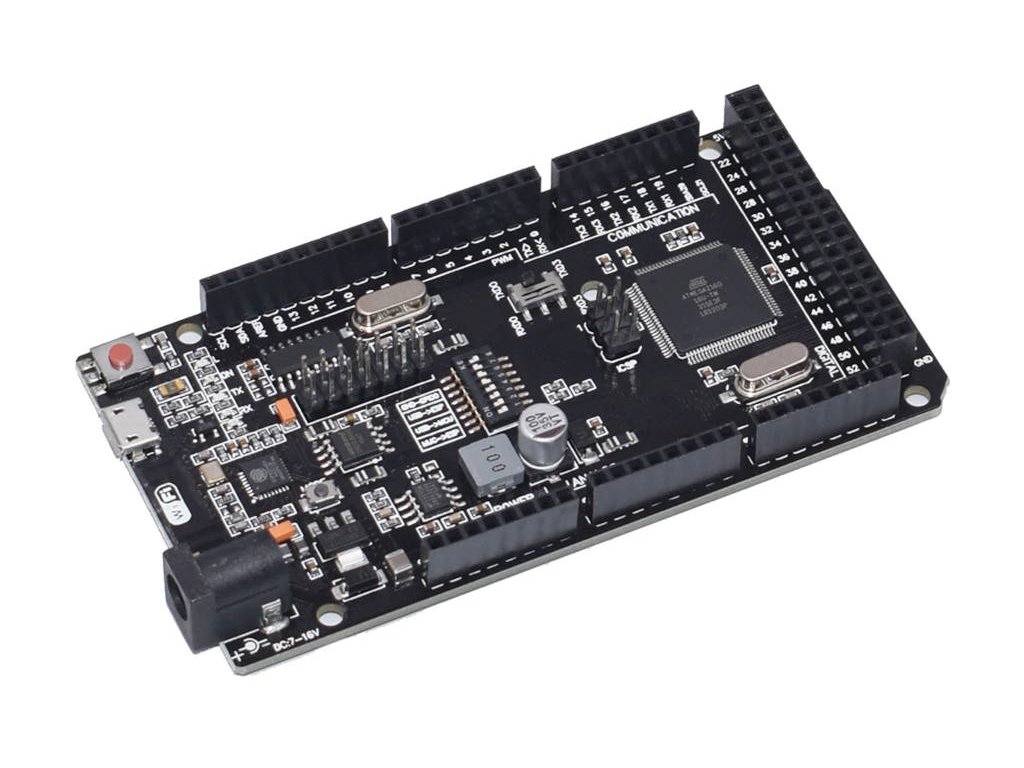

Modifikovaná verze klasické desky ARDUINO Mega R3 s plnou integrací mikrokontroléru ATmega2560 a IO ESP8266 s 4MB flash pamětí a USB-TTL převodníkem CH340G.
Najde své místo v projektech, které vyžadují větší velikost paměti a vyšší množství I/O pinů. Těch tu rozhodně nebudeš mít málo. Deska nabízí neuvěřitelných 54 digitálních pinů (z toho 14 s PWM technologií), 16 analogových pinů, micro USB konektor a Barrel Jack na napájení například z baterie. Deska je tedy vhodná pro všechny, kteří pracují na složitých projektech a chtějí je ovládat za pomocí jediné desky.
Specifikace:
| Mikrokontrolér | ATmega2560 / ESP8266 |
| Krystal | 16MHz |
| Flash | 256kB / 4MB |
| SRAM | 8kB |
| EEPROM | 4kB |
| USB - Serial Převodník | CH340G |
| Digitální I/O | 54 / 5 |
| Analogové Vstupy | 16 |
| DC Proud na pin | 40mA |
| Vstupní napětí | 6-12V doporučeno |
| 5V max Proud | 1600mA |
| 3.3V max Proud | 1000mA |
| Váha | 32g |

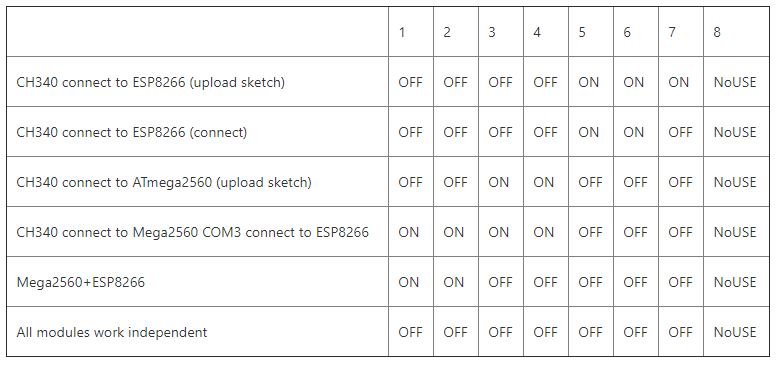

Na desce je přepínač s 8 polohami
<

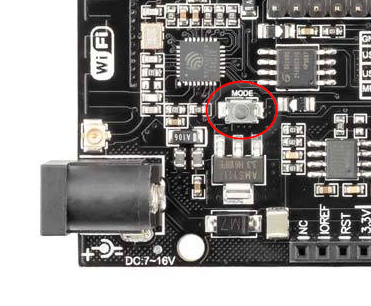

když programueš ESP8266, je nutné stisknout tlačítko "Mode"
Součásti dodávky:
- 1x Arduino MEGA+WiFi ATmega2560+ESP8266 4Mb CH340G
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
Doplňkové parametry
| Kategorie: | Arduino vývojové desky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.036 kg |
| Typ: | AVR |
| Logické úrovně: | 3.3V, 5V |
| Frekvence: | 16MHz, 26MHz |
| Flash Paměť: | 256kB |
| SRAM paměť: | 8kB |
| EEPROM paměť: | 4kB |
| Konektor s nabíječkou pro baterii: | Ne |
| Mikrokontroler: | ATmega2560, ESP8266EX |
| Převodník: | CH340 |
| Bluetooth: | Ne |
| WiFi: | Ano |
-
Začínáme s Arduinem
-
Návod na instalaci ovladačů
-
CH340 Datasheet (243.9 kB)
-
ESP8266 Datasheet (867.1 kB)
-
ATMega2560 Datasheet (8.4 MB)
-
Ovladače pro CH340
4,3
6 hodnocení
Přidat hodnocení
5
4
3
2
1
Výpis hodnocení
5
KS
Karel Strobach
Karel Strobach
Skvělá deska. Ke zde zmíněné absenci datasheetu: také jsem chvíli tápal, ale v diskuzi to Martin Frajdl celkem jasně píše. V podstatě je to deska Mega2560, tj. souhlasí pinout a schéma Arduino Mega2560 + je tam ta ESP8266, která se dá použít samostatně (je připojená na pinheader na desce), popř. pomocí DIL switchů a přepínače RXD0/TXD0 - RXD3/TXD3 připojit k UART3 ATmega 2560. Myslím, že popisy přímo na desce jsou dostatečné. Ale uznávám, že to není úplně na první dobrou :-).
1
FŠ
Franta Šramota
Franta Šramota
Za mě velké mínus. Není tu datasheet k této desce a ocenil bych elektrické schéma. Marně tápu kam je zapojený WiFi modul. Dost by nám to ulehčilo práci.
5
ZP
Zdenek Petras
Zdenek Petras
spokojenost
5
M
matěj
matěj
je to dobrý
5
JH
Jan Hartman
Jan Hartman
Ta kombinace je bezvadná věc, hned jsem ji začal používat a jsem s ní spokojen.
5
JH
Jan Hartman
Jan Hartman
ta kombinace je bezvadná věc, ihned jsem ji začal používat a jsem velice spokojen
Výpis diskuzí
J
Zdroj
jakub
Zdroj
jakub
Dobrý den, mohu při progrmování esp8266 krmit desku pěti volty přes usb? Předem děkuji za odpověď.
MF
Zdroj
Martin Frajdl
Zdroj
Martin Frajdl
Dobrý den, ano, deska se napájí 5V z USB, nebo 6-12V z napájecího konektoru. A to i v případě programování ESP8266.
P
programovani
petr
programovani
petr
Da se tato deska programovat v arduino ide jazykem Wiring?
Dekuji za info
MF
programovani
Martin Frajdl
programovani
Martin Frajdl
Dobrý den, ano tato deska se může programovat i v Arduino IDE
TK
Tomas Kouba
Tomas Kouba
Chapu dobre, ze diky ATmega2560+ESP8266 je mozne piny Arduino mega ridit jako obvykle a navic bezet jednoduchy server, se kterym lze komunikovat pres wifi?
MF
Martin Frajdl
Martin Frajdl
Dobrý den, ano dá se to tak říci. Na desce jsou mikrokontrolery ATmega a ESP8266 a lze je provozovat i nezávisle na sobě. Hlavní I/O piny jsou propojeny jen na ATmega - klasické Arduino a ESP8266 je pouze spojené s ATmega pomocí UART portu. Lze tedy mezi těmito mikrokontrolery komunikovat pomocí tohoto rozhraní. I/O piny ESP8266 nejsou nikam vyvedeny.
AK
Připojování
Adam Kovanda
Připojování
Adam Kovanda
Dobrý den, můžu na arduino napojit 5 větráčků každý s odběrem 200 mA?
