Na displeji nechceš jenom zobrazovat text, ale třeba si vykreslit i vlastní obrázek nebo logo. V tomto návodu ti poradíme jak na to!
V našem dnešním článku budeme používat displej LaskaKit 2.7″ 400×240 LCD Memory displej s naší vývojovou deskou ESP32-LPkit a naším programátorem LaskaKit CH340 programmer USB-C, microUSB, UART.
Pro programování displeje použijeme knihovnu od Adafruit Adafruit_SharpMem a také jejich Adafruit_GFX knihovnu. Díky těmto knihovnám je práce se displejem velmi rychlá a snadná.

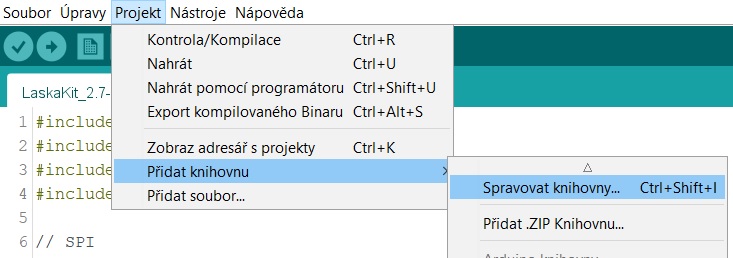

Knihovny nainstaluješ přímo v Arduino IDE.
Nastavení obrázku

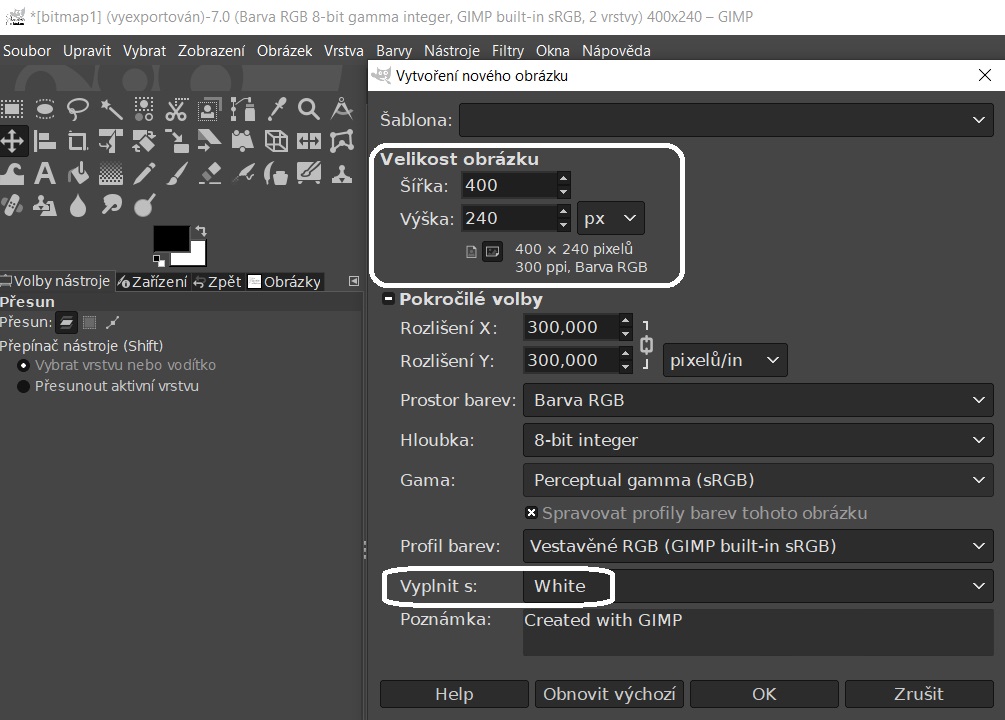

Nejprve si vytvoř obrázek. My používáme GIMP, ale vytvořit jej můžeš v čemkoliv. Náš LCD modul má rozměr 2.7” s rozlišením 400x240px. Tyto hodnoty zadej v nastavení “plátna”. Jako pozadí bude služebně bílá barva – jak je znázorněno na obrázku níže.
Vytvoření obrázku
Do tohoto obrázku si můžeš napsat a zkopírovat co jen budeš chtít. Ale pozor! Pouze černobíle!
My tam dali obrázek páječky a nápis “Bastlím s láskou”.
Takto vytvoření obrázek uložíme ve formátu PNG.
Pro převedení obrázku z formátu PNG do formátu, kterému rozumí displej si stáhni si program LCD IMAGE CONVERTER.
LCD IMAGE CONVERTER

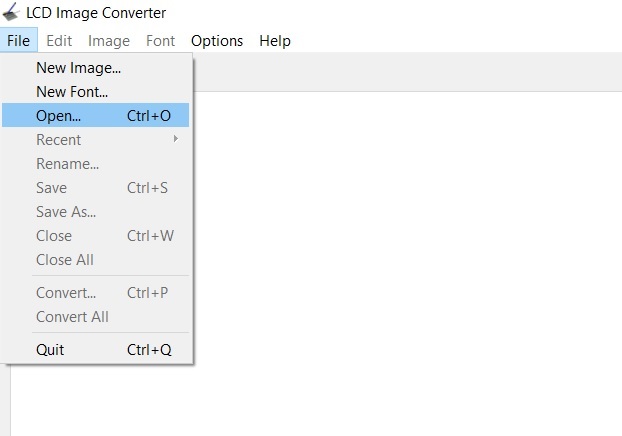

Spusť program a klikni na FILE -> OPEN. Zde vyber tvůj obrázek uložený jako PNG.

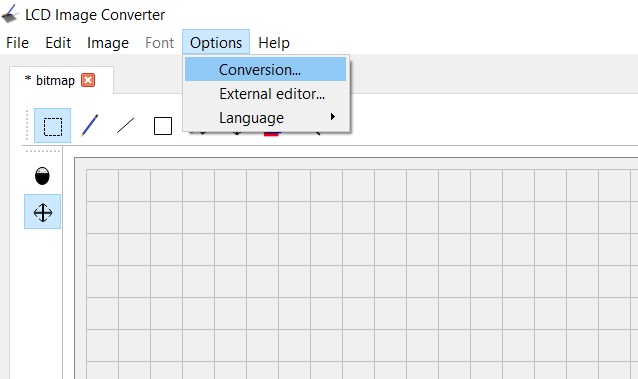

Klikni na OPTIONS -> CONVERSION

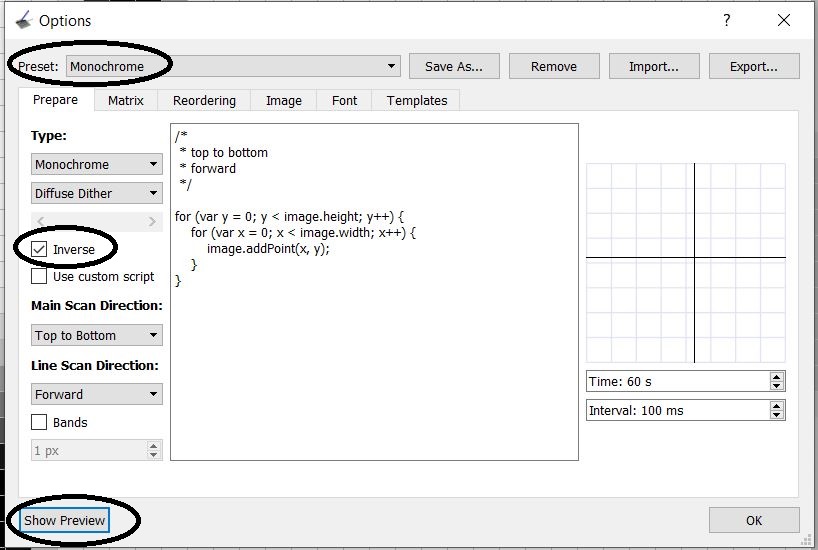

Nastavení uprav dle obrázku níže.
MONOCHROMATICKÉ zobrazení, INVERTOVANÝ obrázek a klikni na Show Preview

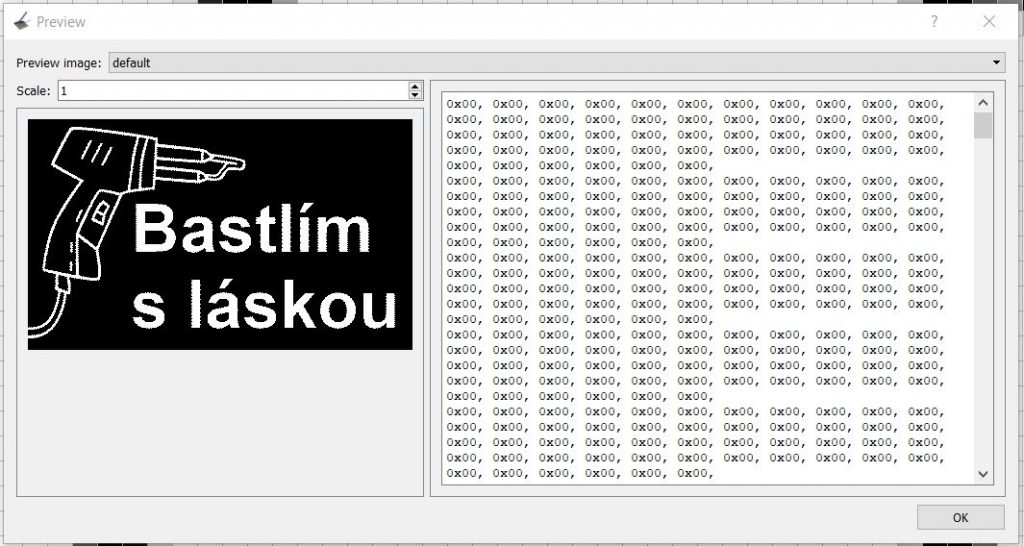

V nově otevřeném okně uvidíš náhled obrázku a zároveň i hexadecimální hodnotu každého pixelu.
Pole vygenerovaných hexadecimálních hodnot označ a zkopíruj.
Arduino IDE a tvůj kód

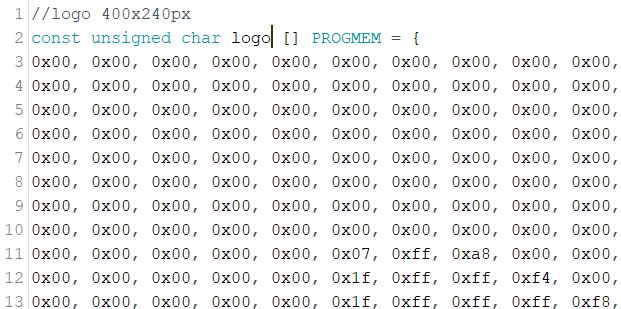

Nejprve založ v Arduino IDE nový projekt a vytvoř soubor (například) bitmap.h – do něj vlož pole hodnot z programu LCD IMAGE CONVERTER
Pole musí být umístěno takto:
const unsigned char logo [] PROGMEM = {
POLE HODNOT Z PROGRAMU };
A teď k samotnému, ukázkovému, programu.
ESP32-LPkit je propojen s LCD modulem přes SPI sběrnici – MOSI, SCK a CS.
#define SHARP_SCK 18
#define SHARP_MOSI 23
#define SHARP_SS 5
a napájení – 3.3V a GND.

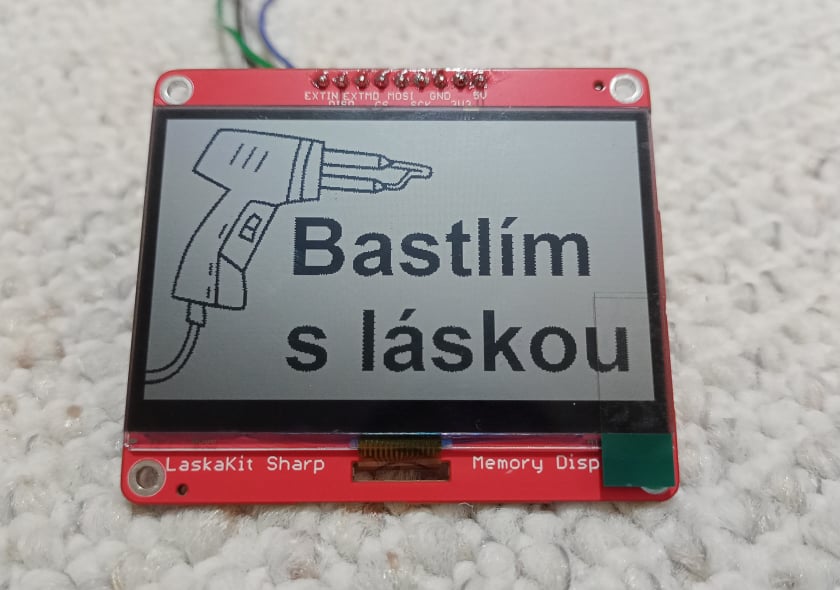

A výsledek je tu!
