LaskaKit UNO R3, ATmega328P

Detailní popis produktu

Nejoblíbenější Arduino deska na trhu. Je ideální deskou pro začátečníky ale i pro pokročilé. Nabízí dobrý kompromis mezi cenou a výkonem.

Díky stejnému převodníku ATmega16U2, který používá originální Arduino a integrovanému USB konektoru můžeš bez speciálních nastavení, nebo zapojení, nahrávat program do desky. Mikrokontroler ATmega328P v DIP pouzdru je v desce osazen v patici a lze ho tedy použít do vlastní konstrukce. Deska také nabízí standartní napájecí konektor, který může posloužit na napájení desky, například z baterie, nebo ze síťového adaptéru. Po softwarové stránce se deska programuje přes integrované vývojové prostředí Arduino IDE, které nabízí jednoduchý a přehledný programovací jazyk WIRING.

Tato deska je vhodná jak pro začínající, tak pro pokročilé a díky své univerzálnost se dá použít téměř v každém projektu.

Setkali jsme se s výrobní vadou u některých desek, kdy se sice deska hlásí jako správný COM port, ale nelze do ní nahrát žádný program přes USB z Arduino IDE. Jedná se o z chybně nastavenou L pojistku u mikrokontroleru ATmega16U2, který slouží jakou USB převodník. Jak to opravit jsme sepsali v článku: Nelze nahrát program do Arduino UNO R3 precizní klon.

Specifikace:

• Mikrokontroler ATmega328P
• Frekvence CPU až 20MHz
• FLASH 32KB
• EEPROM 1KB
• SRAM 2KB
• 14x digital I/O
• 1x 10-bit ADC 6 kanálů
• 6 PWM kanálů
• 2x 8-bit časovač – oddělený Prescaler + Compare Mode
• 1x 16-bit časovač – oddělený Prescaler + Compare Mode + Capture Mode
• 1x programovatelný Watchdog časovač s odděleným integrovaným oscilátorem
• 1x USART
• 1x SPI
• 1x I2C
• 1x analogový komparátor
• 1x obvod reálného času – RTC s odděleným oscilátorem
• Interrupt a Wake-up při změně úrovně na pinu
• Oscilátory, reset a správa napájení:
  • Napájení 1.8 – 5.5V
  • Reset při zapnutí napájení (Power-on Reset) a programovatelný detektor nízkého napětí (Brown-out)
  • Externí až 20MHz oscilátor pro CPU
  • Interní 8MHz oscilátor pro CPU
  • Interní oscilátor pro RTC
• Režim nízké spotřeby:
  • Idle, ADC Noise Reduction, Power-save, Power-down, Standby a Extended Standby

Vývojová deska:

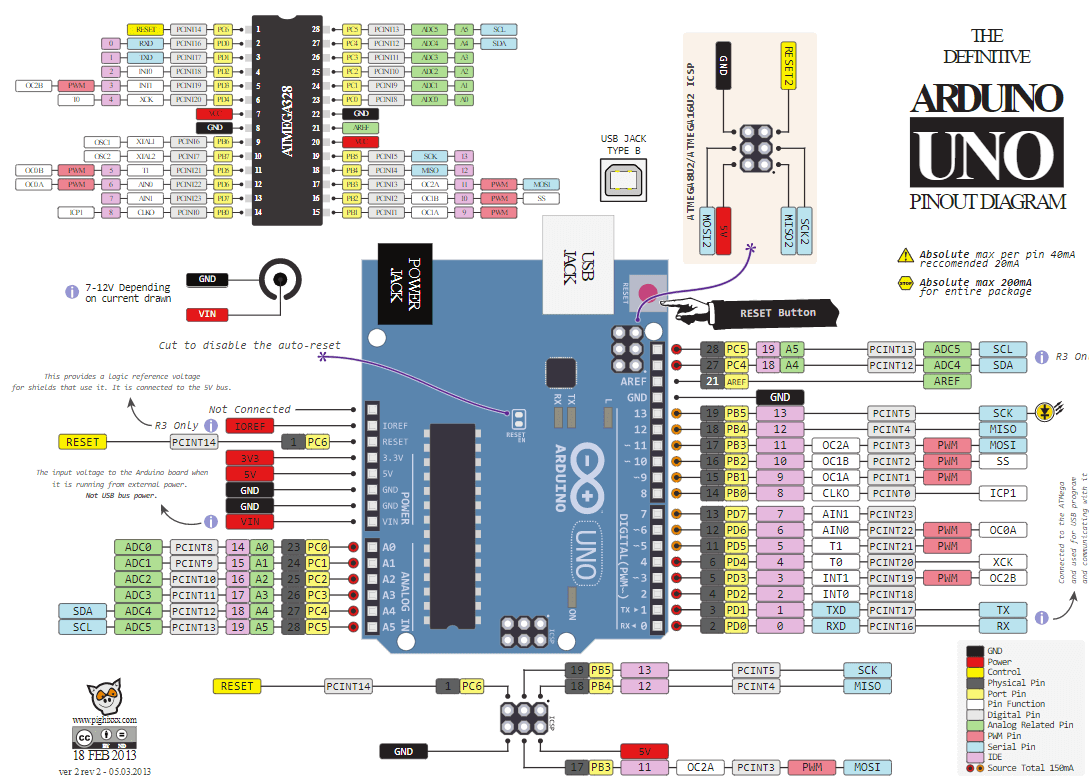

• Deska má stejné rozměry a rozložení vstupních/výstupních konektorů jako originální Arduino UNO R3
• Vstupní napětí 6 – 12V – napájecí souosý konektor 5,5/2,1
• Zdroj 5V – maximální proudový odběr 800mA
• Zdroj 3,3V – maximální proudový odběr 180mA
• Integrovaný ISP programátor s převodníkem ATmega16U2 a USB-B konektorem
• Integrovaný ICSP konektor pro externí programátor
• Resetovací tlačítko
• 16MHz krystal
• Integrované LED – RX,TX a napájení
• Integrovaná LED – L ovládaná programově
• Desku lze napájet pomocí USB konektoru, napájecího konektoru, nebo napájecích pinů
• Váha: 22g

Součásti dodávky:

• 1ks  LaskaKit UNO R3, ATmega328P

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
