LaskaKit BabyTrains stavebnice elektrické lokomotivy pro dřevěné koleje (Brio, IKEA, Lidl)

Detailní popis produktu

BabyTrains je stavebnice sběratelského modelu elektrické lokomotivy, kterou si od poslední součástky sestavíš a oživíš sám. Model má vlastní pohon s kovovou převodovkou, funkční čelní osvětlení, dobíjecí LiPol akumulátor s nabíjením přes USB-C a rozjíždí se dotykem prstu na střeše kabiny. Vozy a další lokomotivy připojíš magnetickým Smart spřáhlem s kuličkovým magnetem, u kterého už nemusíš hlídat polaritu. Sestavení zvládneš s pájkou a základním nářadím podle přiloženého českého návodu, 3D modely lokomotiv jsou volně ke stažení na Printables.

Model pro modeláře a sběratele od 14 let. Není hračka a není určen ke hraní dětem. Obsahuje malé části a silný neodymový magnet.

Kdo za projektem stojí:

• Autor projektu: celý projekt BabyTrains, včetně 3D modelů lokomotiv, navrhl Ondřej Kabelka. Všechny modely zveřejnil zdarma na Printables – díky, Ondro!
• Řídicí deska: vznikla ve spolupráci Ondřeje Kabelky a Chiptron. My jsme ji nechali vyrobit podle jejich podkladů.
• Stavebnice: v LaskaKitu jsme z toho poskládali kompletní sadu – desku i všechny ostatní součástky, abys nemusel nic shánět po kouskách.

Specifikace:

• Určeno pro: modeláře a sběratele od 14 let, sestavení vyžaduje pájení
• Předloha: české elektrické lokomotivy řady 362 a posunovací lokomotivy řady 110 (podle zvolené varianty)
• Rozchod: odpovídá standardu dřevěného kolejiva (Brio, IKEA, Lidl a kompatibilní)
• Pohon:
  • Motor: DC 12 V s kovovou převodovkou a D-hřídelí
  • Hnaná kola: zadní, s drážkou pro O-kroužky (pryžové „pneumatiky“ pro lepší záběr)
  • Přední náprava: volně otočná, ocelová osa 30 mm
• Napájení:
  • Baterie: LiPol 3,7 V / 580 mAh (2,146 Wh), s konektorem
  • Nabíjení: USB-C konektor na spodní straně modelu
  • Indikace nabíjení: červená LED na desce (svítí při připojeném USB-C)
  • Vypínač: posuvný přepínač na spodní straně (poloha 0 / 1)
• Ovládání: kapacitní dotykové tlačítko TTP223 – rozjezd i zastavení přiložením prstu na horní stranu krytu kabiny
• Osvětlení: 2× bílá LED dioda (čelní světla), svítí po zapnutí přepínače
• Řídicí deska: PCB BabyTrains s nabíjecím obvodem LiPol, USB-C konektorem, vypínačem a vývody VBAT, VMTR, VGND, VCC, IO, GND
• Spřáhlo: magnetické Smart spřáhlo
  • Magnet: neodymový kuličkový, ⌀ 5 mm
  • Výhoda: díky kuličce se magnet natočí sám – není nutné řešit orientaci pólů
  • Kompatibilita: se všemi modely řady BabyTrains (lokomotivy, osobní i nákladní vagony)
• Spojovací materiál: šroub M3×8 (kryt kabiny), šroub M1,6×8 (spřáhlo)
• Montáž: vyžaduje pájení (motor, tlačítko, LED, baterie na PCB) – vhodné pro mírně pokročilé modeláře a elektroniky
• Varianty:

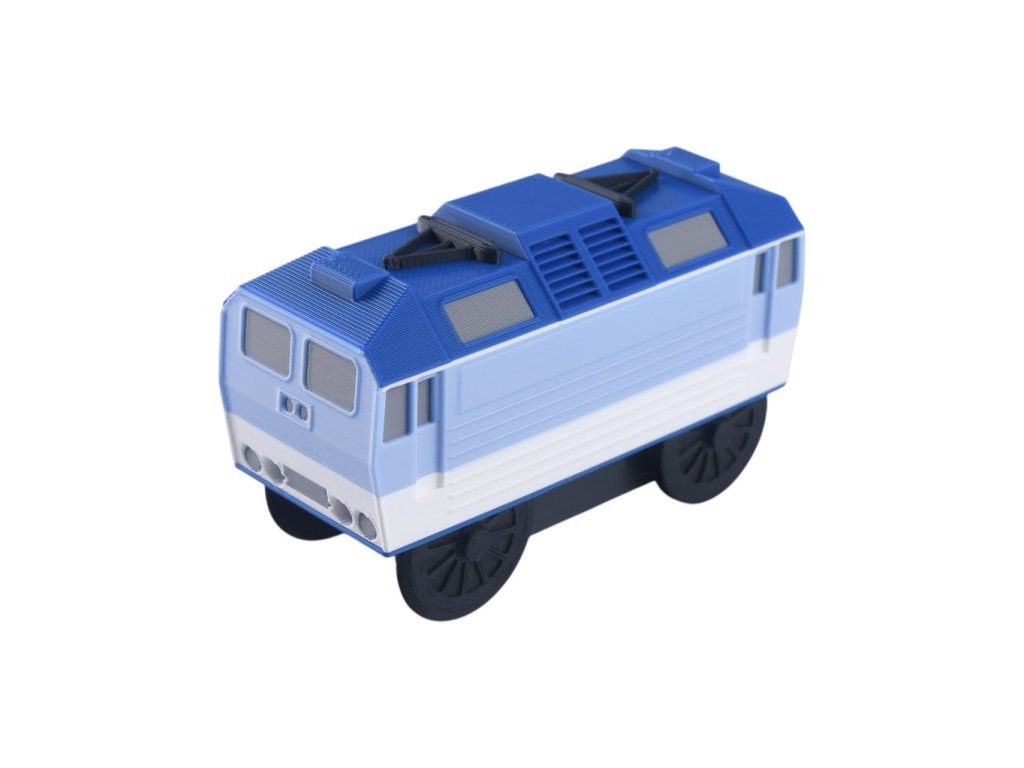

  • 362 ESO modrá: elektrická lokomotiva řady 362 v modro-bílém nátěru, včetně 3D tištěných dílů

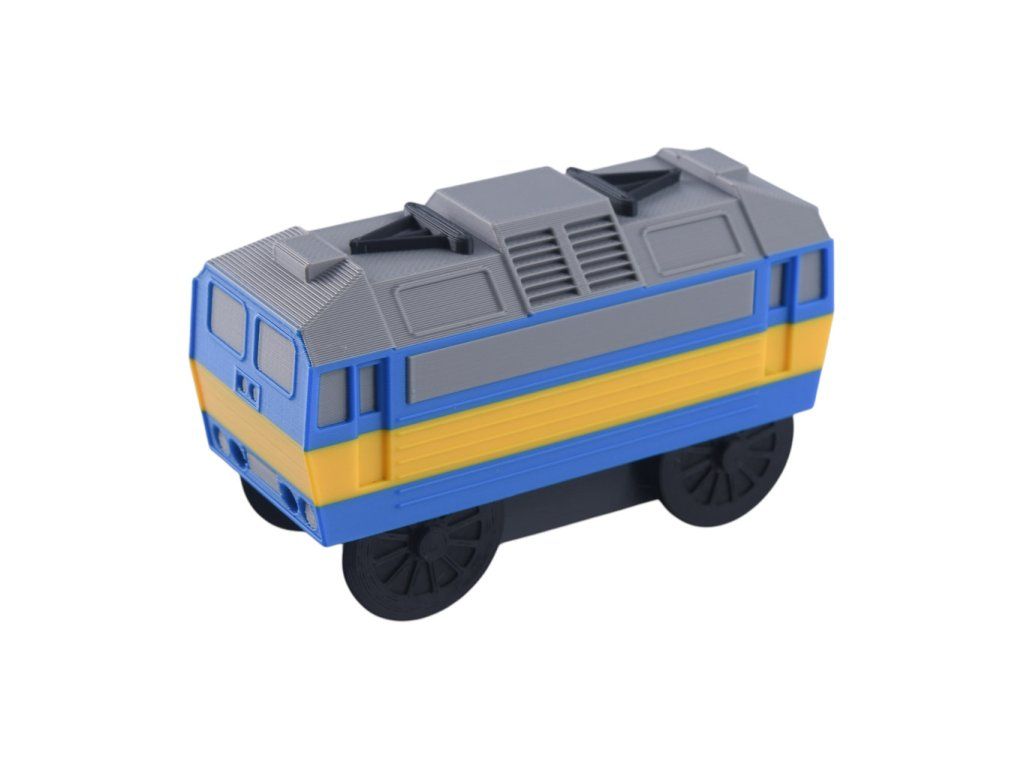

  • 362 ESO modro-žlutá: elektrická lokomotiva řady 362 v modro-žluto-šedém nátěru, včetně 3D tištěných dílů

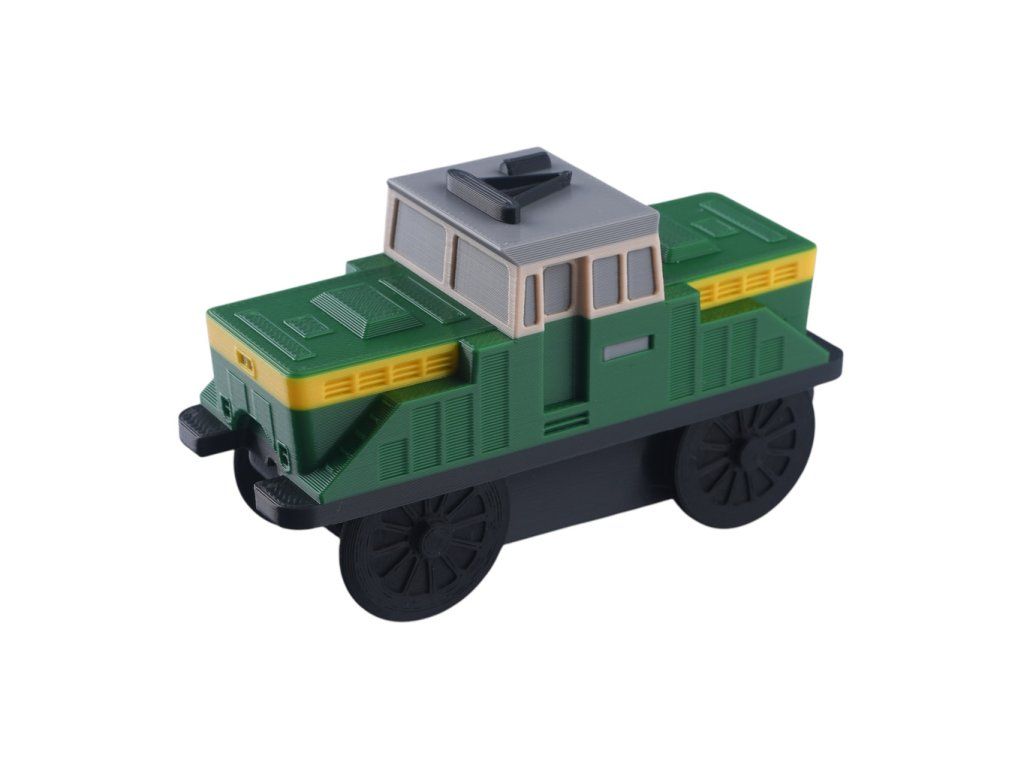

  • 110 Žehlička zelená: posunovací lokomotiva řady 110 v zeleném nátěru, včetně 3D tištěných dílů

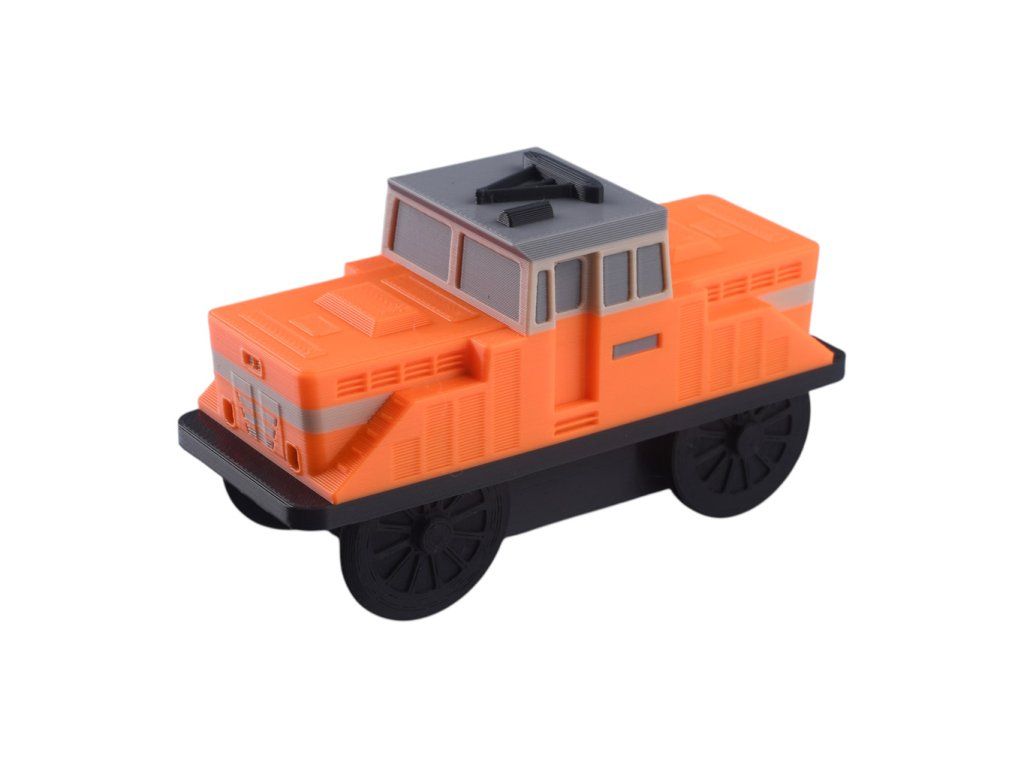

  • 110 Žehlička oranžová: posunovací lokomotiva řady 110 v oranžovém nátěru, včetně 3D tištěných dílů
  • Bez tisku: pouze elektronika a mechanika – 3D díly si vytiskneš sám podle volně dostupných modelů
• 3D tištěné díly (u variant s tiskem): kryt kabiny, podvozek, držák tlačítka, 2× přední kolo, 2× zadní kolo s drážkou, díly spřáhla
• Modely ke stažení zdarma: celá kolekce
• Doporučené nářadí (není součástí balení): pájka a cín, pinzeta, štípací kleště, šroubovák nebo imbus na M3, vteřinové lepidlo

Jak model funguje:

• Přepínačem na spodní straně podvozku přepneš z polohy 0 do polohy 1 – rozsvítí se čelní LED.
• Přiložením prstu na horní stranu krytu kabiny lokomotivu rozjedeš, dalším dotykem ji zastavíš.
• Baterii dobiješ USB-C kabelem zespodu; během nabíjení svítí červená LED na desce.
• Vagony a další lokomotivy připojíš magnetickým spřáhlem – stačí přiblížit.

Obsah balení:

• 1× PCB BabyTrains (nabíječka LiPol, USB-C, vypínač)
• 1× baterie LiPol 3,7 V / 580 mAh s konektorem
• 1× motor DC 12 V s převodovkou
• 1× kapacitní dotykové tlačítko TTP223
• 2× LED dioda bílá
• 5× vodič
• 1× osa 30 mm
• 2× O-kroužek
• 1× neodymový kuličkový magnet ⌀ 5 mm
• 1× šroub M3×8
• 1× šroub M1,6×8
• Sada 3D tištěných dílů (pouze u variant s tiskem – kryt kabiny, podvozek, držák tlačítka, 4× kolo, díly spřáhla)

Důležité upozornění a bezpečnost:

• Model pro modeláře a sběratele od 14 let. Není hračka a není určen ke hraní dětem.
• Stavebnice i sestavený model obsahují malé části – nebezpečí vdechnutí a udušení. Uchovávej mimo dosah dětí.
• Obsahuje silný neodymový magnet. Spolknutí magnetu, zejména spolu s dalším magnetem nebo kovovým předmětem, může způsobit vážné poškození trávicího traktu – v takovém případě okamžitě vyhledej lékařskou pomoc.
• Balení obsahuje LiPol akumulátor. Nabíjej jej pouze přiloženou nabíjecí elektronikou přes USB-C a nikdy jej nenechávej nabíjet bez dozoru.
• Akumulátor nezkratuj, neprorážej, nemačkej ani nevystavuj teplotám nad 60 °C a přímému slunci.
• Nafouklý, mechanicky poškozený nebo zahřívající se článek okamžitě odpoj a dále nepoužívej.
• Při pájení dbej na správnou polaritu podle schématu v návodu – přepólování zničí desku i baterii.
• Vybité akumulátory patří do sběrných nádob pro elektroodpad, ne do běžného odpadu.

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
