Bezdrátový modul E01-ML01DP5, nRF24L01+ 2,4GHz Long Range

Detailní popis produktu

Bezdrátový modul Ebyte E01-ML01DP5 s čipem Nordic nRF24L01P a zesilovačem RFX2401C (PA + LNA) dosahuje vysílacího výkonu až 100 mW (20 dBm) a dosahu až 2,5 km v otevřeném terénu. Integrovaný nízkošumový zesilovač zároveň zlepšuje citlivost příjmu zhruba o 10 dB oproti běžným modulům nRF24L01+, takže se vyplatí použít ho na vysílací i přijímací straně. Modul pracuje v bezlicenčním pásmu 2,4 GHz, s mikrokontrolérem komunikuje přes SPI a má stejné rozložení vývodů jako běžné moduly nRF24L01+, takže s ním fungují standardní knihovny pro Arduino, ESP32 i Raspberry Pi. Hodí se pro dálkové ovládání, telemetrii, bezdrátová čidla nebo sítě s více uzly.

Specifikace:

• Výrobce: Ebyte (Chengdu Ebyte Electronic Technology)
• Čip: Nordic nRF24L01P + zesilovač RFX2401C (PA + LNA), stínicí kryt
• Pracovní frekvence: 2400–2525 MHz (kanály po 1 MHz)
• Vysílací výkon: max. 20 dBm (100 mW), nastavitelný softwarově
• Citlivost příjmu: −96 dBm (při 250 kbps)
• Přenosová rychlost: 250 kbps, 1 Mbps, 2 Mbps (modulace GFSK)
• Dosah: až 2500 m (volný prostor, max. výkon, anténa 5 dBi ve výšce 2 m, 250 kbps)
• Napájení: 2,0–3,6 V DC (doporučeno 3,3 V)
• Logické úrovně: 3,3 V (max. 3,6 V)
• Odběr:
  • Vysílání: typ. 130 mA (při 20 dBm)
  • Příjem: typ. 20 mA
  • Spánek: typ. 1 µA
• Komunikační rozhraní: SPI (0–10 Mbps)

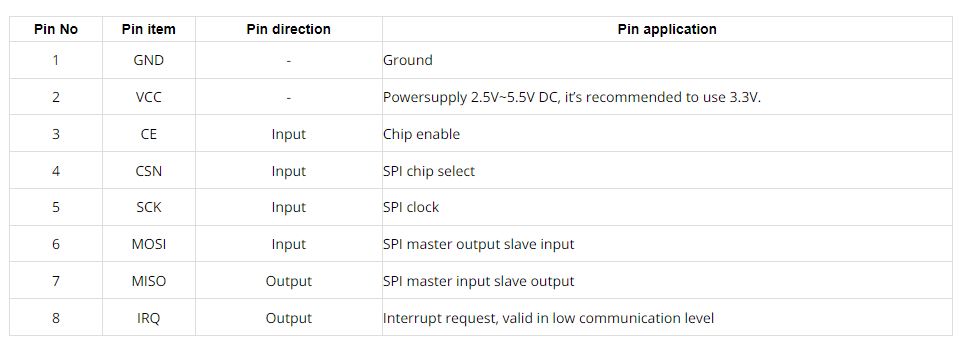

• Vývody: 8 (2 × 4, rozteč 2,54 mm)
  • 1 – GND: zem
  • 2 – VCC: napájení 2,0–3,6 V
  • 3 – CE: povolení čipu (vstup)
  • 4 – CSN: výběr čipu SPI (vstup)
  • 5 – SCK: hodiny SPI (vstup)
  • 6 – MOSI: data SPI do modulu (vstup)
  • 7 – MISO: data SPI z modulu (výstup)
  • 8 – IRQ: přerušení (výstup, aktivní v log. 0)
• Anténní konektor: SMA-K (SMA Female) – pro antény s konektorem SMA Male (ne RP-SMA)
• Vhodné antény:
  • NiceRF SW2400-ZT48 Anténa 2.5dBi 5cm 2.4G
  • NiceRF SW2400-ZD115 Anténa 3.0dBi 11.5cm 2.4G
  • Anténa 5dBi 19cm 2.4G bílá
• Kompatibilita: Arduino, ESP32, ESP8266, STM32, Raspberry Pi (doporučená knihovna RF24)
• Rozměry: 18 × 33,4 mm (bez SMA konektoru)
• Hmotnost: 4,6 g
• Provozní podmínky:
  • Teplota: −40 °C až +85 °C
  • Vlhkost: 10–90 % (nekondenzující)
• Certifikace: CE, FCC, RoHS, MIC (dle výrobce)

Obsah balení:

• 1× bezdrátový modul Ebyte E01-ML01DP5 (bez antény)

Poznámka:

• Anténa není součástí balení. Modul nikdy neprovozuj ve vysílacím režimu bez připojené antény, může dojít k poškození zesilovače.
• Při vysílání odebírá modul špičkově přes 130 mA. Napájej ho z dostatečně dimenzovaného 3,3V zdroje (vestavěný 3,3V výstup některých desek Arduino nestačí) a co nejblíže k vývodům VCC a GND připoj kondenzátor 10–100 µF.
• V EU je pro pásmo 2,4 GHz povolený vyzářený výkon (EIRP) max. 100 mW (20 dBm). Při použití antény se ziskem nad 0 dBi proto sniž vysílací výkon modulu v softwaru.
• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
