BlackPill ARM STM32 STM32F411CEU6 Vývojová deska

Kód: LA100021
248 Kč 205 Kč bez DPH
Skladem (20 ks)
Můžeme doručit do:
14.10.2024

Vývojová deska kompaktních rozměrů osazená mikrokontrolerem ARM®Cortex®-M4 STM32F411CEU6. Deska je vhodná pro začátečníky a lze ji programovat ve vývojovém prostředí Arduino IDE. Je to výkonnější alternativa k vývojové desce Arduino Nano, má podobné rozměry a rozteč vývodů.

Detailní informace

Doprava zdarma
Doprava zdarma
od 2000 Kč
Vrácení zboží
30 dní na vrácení
pro registrované
30 dní na vrácení
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Rychlá expedice
Do 24 hodin

Detailní popis produktu

Vývojová deska formátu Arduino Nano s mikrokontrolerem z rodiny ARM®Cortex®-M4 STM32F411CEU6

Řada mikrokontrolerů STM32F411xx obsahuje vysoce výkonné 32-bitové jádro RISC ARM®Cortex®-M4 pracující s frekvencí až 100MHz, vysokorychlostní vestavěné paměti (paměť Flash až 512kB a SRAM až 128kB), bohatý počet vylepšených I/O portů a periferií připojených ke dvěma sběrnicím APB. Mikrokontrolery nabízejí 12bitový ADC převodník, až 11 univerzálních 16bitové časovače plus dva 32bitové do 100MHz, jakož i standardní a pokročilá komunikační rozhraní: až tři I2C, pět SPI/I2S, tři USART, USB.

Díky těmto vlastnostem je řada mikrokontrolerů STM32F411xx vhodná pro širokou škálu aplikací, jako jsou motorové pohony, řízení aplikací, lékařské a ruční přístroje, PC a herní periferie, platformy GPS, průmyslové aplikace, PLC, invertory, tiskárny, skenery, poplašné systémy, videotelefony a další.

Tato vývojová deska je svým výběrem konkrétních součástek a kompaktními rozměry velice vhodná pro začátečníky, kteří hledají výkonnější alternativu k vývojové desce Arduino Nano. Pro tuto desku je dostupných několik vývojových prostředí včetně Arduino IDE. Pro naprogramování desky lze použít programátor ST-Link V2 (popř. jeho klon), nebo USART Bootloader.



Specifikace:

  • Mikrokontroler STM32F411CEU6
  • Frekvence CPU až 100MHz
  • FLASH 512KB
  • SRAM 128KB
  • 1 x 12bit ADC (0 – 3.6V, 10 kanálů)
  • 1 x DMA 16 streamů
  • 8 x časovač:
    • 5 x 16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér
    • 1 x 32bitový s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér
    • 1 x Rozšířený časovač
  • 3 x I2C (SMBus/PMBus)
  • 3 x USART (ISO 7816 interface, LIN, IrDA, modem control)
  • 5 x SPI/I2S
  • 1 x USB 2.0 full-speed
  • 1 x SDIO
  • 1 x obvod reálného času - RTC
  • CRC calculation unit, 96-bit unikátní ID
  • Oscilátory, reset a správa napájení:
    • Napájení 2.0 - 3.6 V
    • Reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)
    • Externí 4 - 26MHz oscilátor pro CPU
    • Interní 16MHz oscilátor pro CPU
    • Interní 32kHz oscilátor s kalibrací pro RTC
    • PLL pro taktování CPU
    • Externí 32.768 kHz oscilátor s kalibrací pro RTC
  • Režim nízké spotřeby:
    • Sleep, Stop a Standby režim
  • VBAT vstup pro zálohování napájení pro RTC a záložní registry

Vývojová deska

  • Rozměry desky 53mm x 22mm. Rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly
  • Na desce jsou kromě mikrokontroleru integrovány tyto komponenty:
    • Zdroj 3.3V 300mA
    • Krystal 25MHz pro CPU
    • Krystal 32.768kHz pro RTC
    • Tlačítko volby způsobu programování – BOOT0
    • Resetovací tlačítko
    • Tlačítko použitelné v programu - KEY připojeno na pin PA0
    • USB-C konektor – napájení a data
    • SWD konektor – programování a debugging pomocí programátoru ST-Link V2
    • LED indikující 3.3V napájení
    • LED propojená na pin PC13
  • Desku lze napájet pomocí USB-C konektoru, nebo napájecích pinů

Zapojení vývodů:

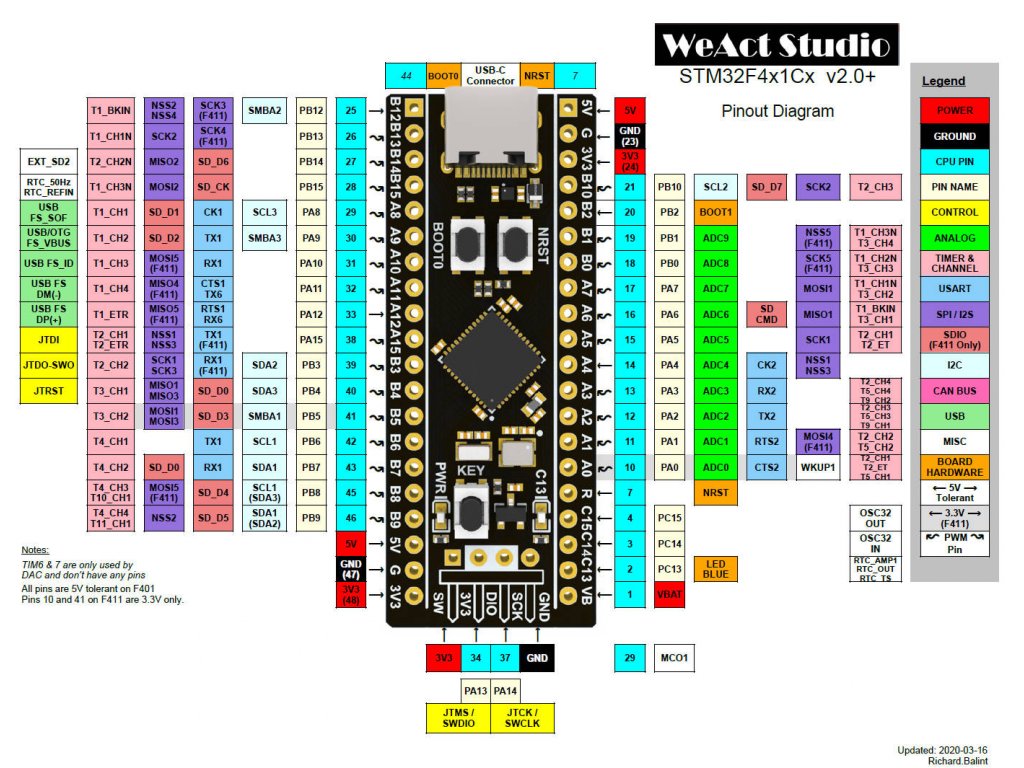

Blackpill-STM32F4x1Cx

Součásti dodávky:

  • 1ks BlackPill ARM STM32 STM32F411CEU6 Vývojová deska
  • 2ks 20pin kolíková lišta
  • 1ks 4pin kolíková lišta úhlová

Poznámka:

  • Piny nejsou zapájené v desce, jsou ale součástí balení.
  • Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
  • Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.

Doplňkové parametry

Kategorie: ARM vývojové desky
Záruka: 2 roky
Hmotnost: 0.009 kg
Typ: AVR
Logické úrovně: 3.3V
I/O piny: 18
PWM piny: 12
ADC piny: 14
Frekvence: 25MHz
Flash Paměť: 256kB
SRAM paměť: 128kB
EEPROM paměť: Ne
Konektor s nabíječkou pro baterii: Ne
Mikrokontroler: STM32
Převodník: Ne
Bluetooth: Ne
WiFi: Ne
