Bluetooth 4.0 Stereo Audio přijímač

Detailní popis produktu

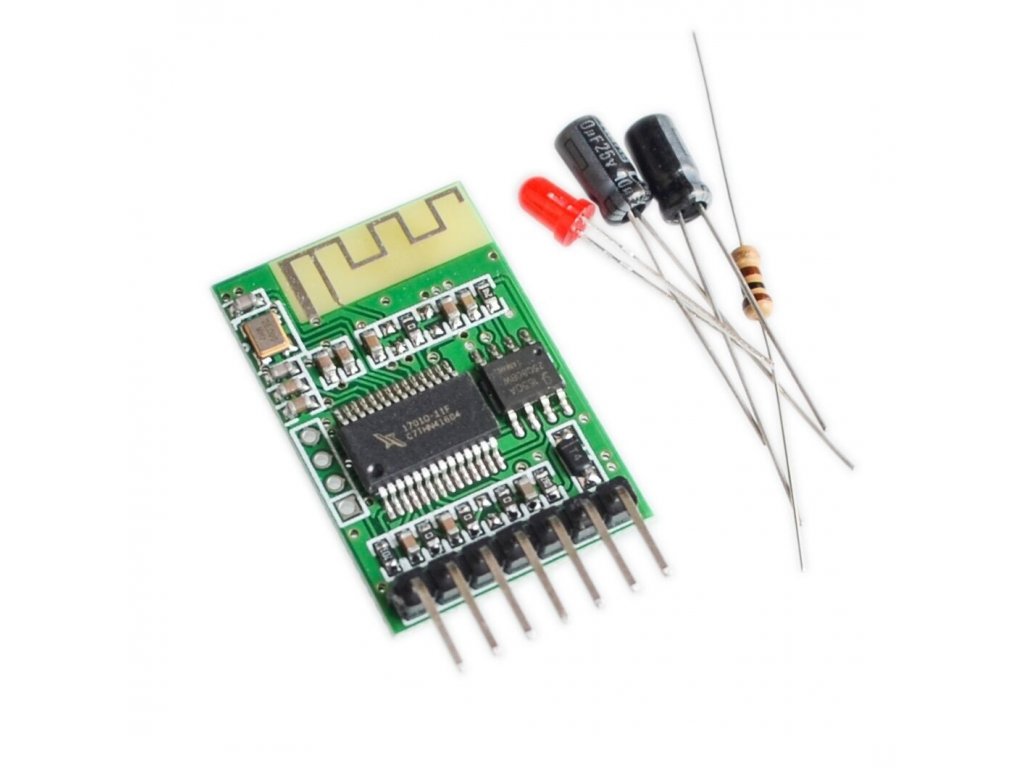

Kompaktní bezdrátový přijímač Bluetooth 4.0 umožňuje přenášet stereo zvuk z telefonu, tabletu nebo počítače do libovolného audio zařízení. Modul má integrovanou anténu přímo na desce plošných spojů a analogový stereo výstup pro připojení ke koncovému zesilovači. Využiješ ho při stavbě vlastního přenosného reproduktoru, při oživení staršího zesilovače nebo aktivních repro soustav. Výstup MUTE umožňuje automaticky umlčet zesilovač, pokud se zrovna nepřenáší zvuk, výstup LED pak signalizuje stav spojení.

Specifikace:

• Bluetooth: verze 4.0, přenos stereo zvuku (A2DP)
• Napájení: 5 V DC (rozsah 4,2–5,1 V)
• Dosah: cca 10 m ve volném prostoru
• Anténa: integrovaná, přímo na DPS
• Audio výstup: analogový stereo (levý a pravý kanál)
• Vývody: 7 pinů v rastru 2,54 mm
  • 5V: napájení (kladný pól)
  • GND: zem (0 V)
  • L: výstup levého kanálu
  • R: výstup pravého kanálu
  • MUTE: výstup pro umlčení koncového zesilovače
  • LED: výstup pro indikační LED (stav spojení)
  • RESET: reset modulu krátkým spojením se zemí
• Indikace stavu (LED):
  • Rychlé blikání (~0,5 s): není připojeno žádné zařízení
  • Pomalé blikání (~1 s): zařízení připojeno, probíhá přenos zvuku
  • Trvalý svit: zařízení připojeno, přenos neaktivní (aktivní je výstup MUTE)
• Rozměry: 30 × 20 mm
• Hmotnost: cca 2 g

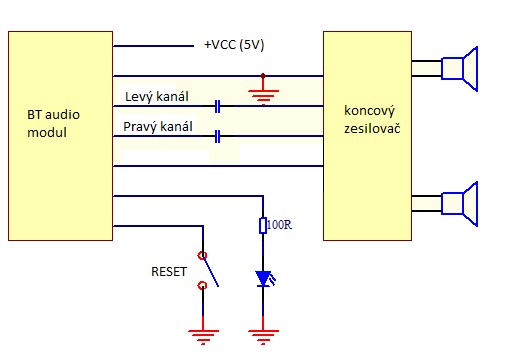

Doporučení pro zapojení:

• Napájení: modul je citlivý na vysokofrekvenční rušení. Pro napájení použij raději lineární stabilizátor (např. 78L05) doplněný o blokovací kondenzátory. Pokud používáš DC/DC nebo AC/DC měnič, doplň jej LC filtrem podle schématu níže. Pokud napájecí napětí přesahuje 5,1 V nebo si nejsi jistý, zařaď do série ochrannou diodu (libovolná křemíková).
• Zemnění: pokud dochází při přenosu zvuku k rušení, překontroluj zemnící vodiče, případně zvol zemnění do jednoho bodu. Pozornost věnuj i připojovacímu konektoru – zvol precizní typ nebo modul zapáj přímo do desky.
• Umístění antény: anténa je citlivá na vysokofrekvenční rušení a silné elektromagnetické pole. Umísti modul co nejdál od koncového zesilovače, spínaného zdroje, kovových krytů a chladičů.
• Krabička: kovový kryt účinně stíní signál Bluetooth a může jej zeslabit natolik, že se zařízení nepodaří spárovat. S tím počítej při volbě krabičky.
• Připojení indikační LED: proudová zatížitelnost výstupu je nízká. Pro přímé připojení použij červenou LED s rezistorem 100 Ω, nebo výstup posil tranzistorem NPN.
• K čemu slouží výstup MUTE:
  • MUTE je stavový výstup navázaný na to, zda modul právě přehrává zvuk. Když je zařízení spárované, ale nic se nepřenáší (indikační LED trvale svítí), je signál MUTE aktivní.
  • Použití: slouží k umlčení koncového zesilovače v tichu – odpadnou tím lupance při párování a odpojení telefonu i šum mezi skladbami. Připojuje se na vstup MUTE / STANDBY / SHDN zesilovače, nebo přes tranzistor NPN spíná relé či napájení zesilovače.
  • Před zapojením: aktivní úroveň si ověř měřením napětí na pinu MUTE ve stavu s přehrávaným zvukem a bez něj. Podle výsledku signál případně invertuj tranzistorem.
  • Pokud výstup MUTE nevyužiješ, nech pin nezapojený – na funkci audio výstupu nemá vliv.

Obsah balení:

• 1× Bluetooth 4.0 Stereo Audio přijímač

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
