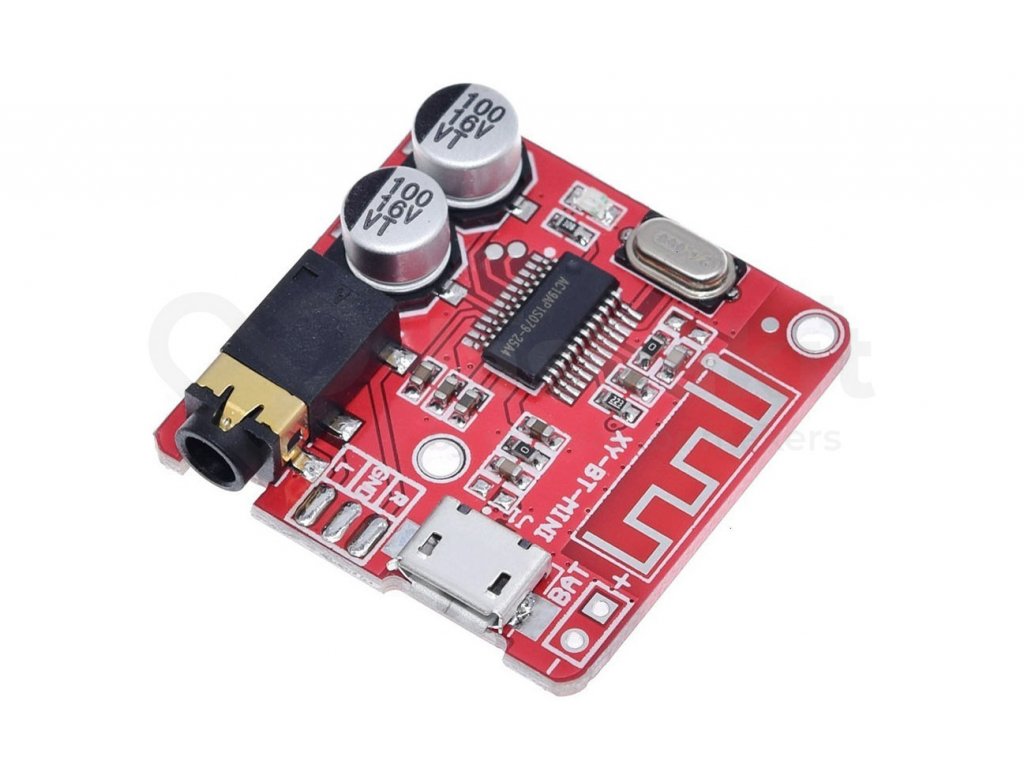

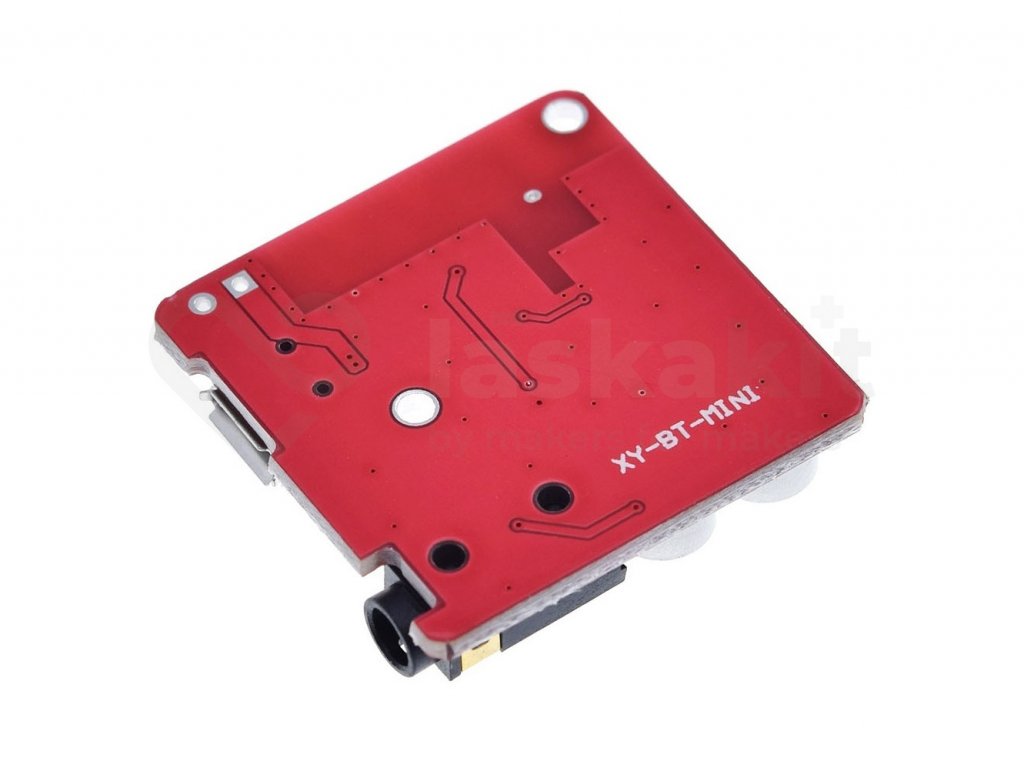

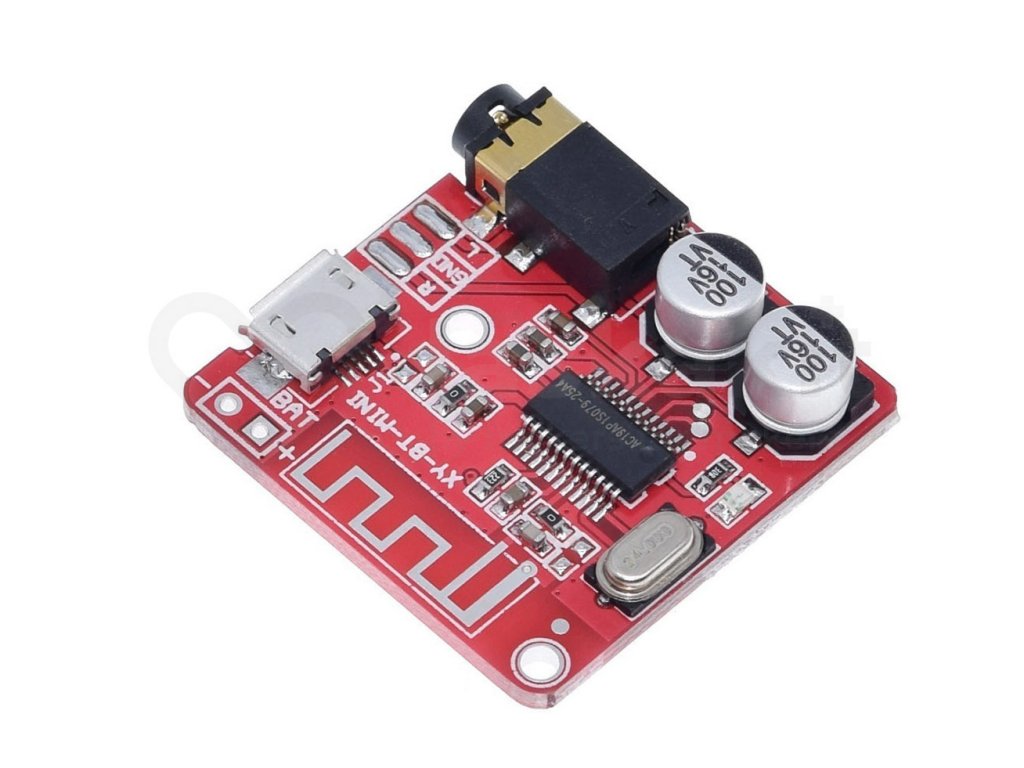

Bluetooth 4.1 audio přijímač XY-BT-MINI

Detailní popis produktu

Bluetooth 4.1 audio přijímač XY-BT-MINI promění jakýkoliv zesilovač, aktivní reproduktory, autorádio nebo staré hi-fi v bezdrátové zařízení. Zvuk z telefonu či počítače přijímá bezdrátově a na výstupu ho nabízí jako stereo signál na 3,5mm jacku i na pájivých ploškách, takže modul snadno zabuduješ do vlastní konstrukce. Napájení řeší micro USB konektor nebo pájivé plošky pro 3,7–5 V, takže modul zvládne běžet i z jednoho Li-ion článku. Po prvním spárování se k zařízení připojuje sám.

Specifikace:

• Verze Bluetooth: 4.1
• Podporované profily: A2DP / AVCTP / AVDTP / AVRCP / HFP
• Napájení:
  • Konektor: micro USB
  • Pájivé plošky (BAT + / −): 3,7–5 V DC
• Výstup:
  • Konektor: 3,5mm jack (stereo)
  • Pájivé plošky: L / GND / R
  • Úroveň signálu: linková (sluchátková) – bez integrovaného koncového zesilovače
• Audio parametry:
  • Odstup signál/šum (SNR): 90 dB
  • Zkreslení (THD+N): −70 dB
  • Přeslech mezi kanály: −86 dB
  • Dynamický rozsah (DNR): 91 dB
• Dosah (přímá viditelnost): více než 15 m
• Indikace: stavová LED (párování / připojeno)
• Rozměry: 29 × 38 mm
• Hmotnost: 5 g
• Vhodné doplňky z naší nabídky:
  • 2×3W digitální audio zesilovač PAM8403 – pokud chceš připojit pasivní reproduktory
  • Stabilizátor L7805CV 5V 1A – čisté napájení z 12 V bez rušení ze spínaného zdroje
  • LaskaKit TP4056 nabíječka Li-ion článku – pro provoz z akumulátoru
  • Reproduktor 3W 4Ω 40mm – ve spojení se zesilovačem

Důležité upozornění k zapojení:

• Výstup je linkový, ne výkonový. Reproduktor připojený přímo na L / GND / R bude hrát velmi tiše. Modul zapoj do sluchátek, aktivních reproduktorů nebo na linkový (AUX) vstup zesilovače, rádia či autorádia. Pro pasivní reproduktory doplň koncový zesilovač, například PAM8403.
• Šum a pískání téměř vždy pochází z napájení, ne z modulu. Levné spínané step-down měniče a nekvalitní zdroje zanášejí do zvuku rušení. S běžnou USB nabíječkou od telefonu nebo s lineárním stabilizátorem (L7805) hraje modul čistě.
• Napájíš-li z Li-ion článku, hlídej napětí. Při poklesu napětí k vybití článku se objeví šum – ochranný obvod článku obvykle dovolí nižší napětí, než modul potřebuje pro čistý zvuk. Po nabití šum zmizí.
• Sdílená zem se zesilovačem může vytvořit zemní smyčku. Pokud modul i zesilovač napájíš ze stejného zdroje a slyšíš brum, zkus oddělené napájení nebo samostatný lineární stabilizátor.
• Powerbanky se samy vypínají. Odběr modulu je tak nízký, že ho většina powerbank vyhodnotí jako odpojenou zátěž. Použij powerbanku bez automatického vypínání, nebo přidej umělou zátěž (rezistor).

Obsah balení:

• 1× Bluetooth 4.1 audio přijímač XY-BT-MINI

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
