Buck-Boost ZK-4KX regulovatelný měnič 0.5-30V 4A
Kód: LA122044
Doprava zdarma
od 2000 Kč
30 dní na vrácení
pro registrované
30 dní na vrácení
Pro registrované zákazníky
Doprava zdarma
Pro objednávky od 2.000 Kč
Prodejem to nekončí
Reklamace řešíme do 5 dnů
Rychlá expedice
Do 24 hodin
Související produkty
Detailní popis produktu
Malý kompaktní panelový napájecí zdroj vhodný do domácí elektronické laboratoře. Modul zvládá regulaci jak napětí, tak i proudu v režimu CC - režim konstatního proudu. Modul pracuje jako měnič typu buck/boost což mu umožňuje dosáhnout na výstupu napětí v plném rozsahu nastavení 0,5V-30V nezávisle na hodnotě napětí vstupního.

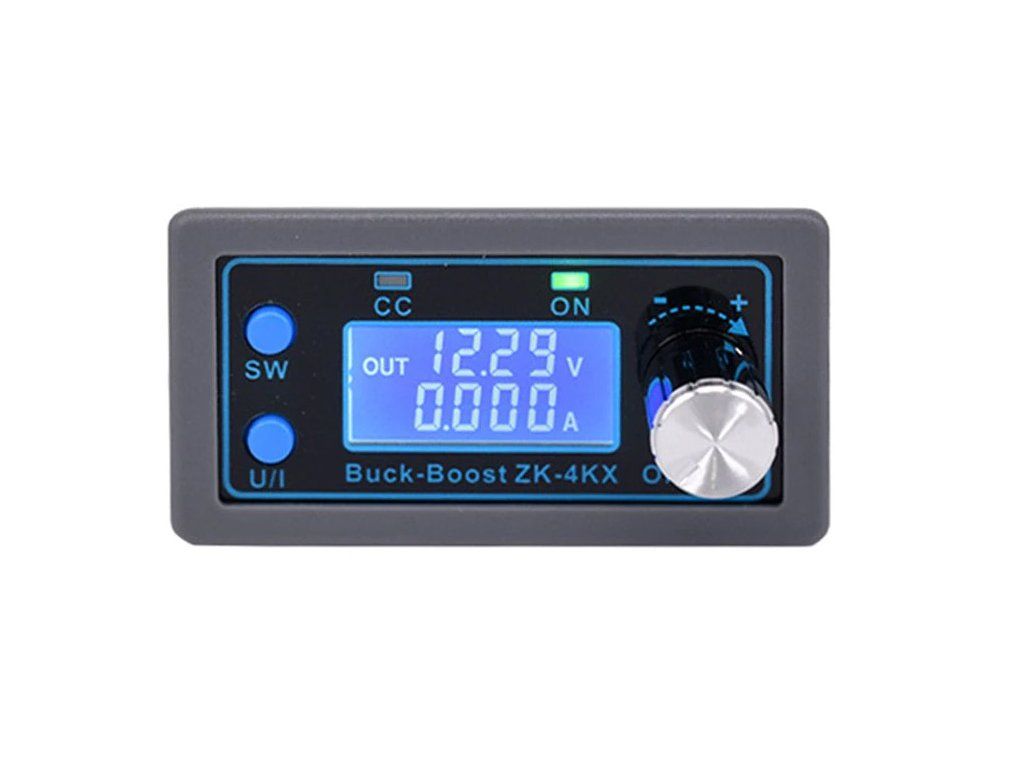

Na LCD displeji lze zobrazit vstupní/výstupní napětí, vstupní/výstupní proud a výkon. Modul má zabudovanou ochranu proti přepólování a je vhodný i pro nabíjení baterií(nenahrazuje však plnohodnotnou nabíječku baterií).
Ovládání:
- Zapnutí - Vypnutí: stiskni tlačítko ON/OFF jednou pro zapnutí - vypnutí v jakémkoliv stavu; když stiskneš tlačítko znovu, stav se změní. Když vypneš, kontrolka ON zhasne a na displeji se zobrazí nulové napětí a proud.
- Nastavení výstupního napětí a proudu: Krátkým stisknutím U/I začne LED displej blikat. Pomocí ovládacího knoflíku nastavíš požadovanou hodnotu výstupního napětí. Stiskni krátce tlačítko ON/OFF a tím změníš nastavovanou číslici. Dalším stiskem tlačítka U/I přejdeš na nastavení proudu. Postupuj stejně, jako u nastavení napětí. Dalším stiskem tlačítka U/I. Pokud nestiskneš žádné tlačítko, nastavení bude automaticky ukončeno po 6 vteřinách a aktuální nastavená hodnota se automaticky uloží.
- Vstup a výstup Přepínaní displeje: Krátkým, nebo dlouhým stiskem tlačítka SW přepínáš zobrazené veličiny ny displeji.
- CC a CV indikace: Když je modul ve stavu konstantního napětí (CV) kontrolka CC nesvítí. Pokud modul přejde do režimu konstatního proudu (CC) kontrolka CC svítí.
Za provozu se nastavené hodnoty automaticky ukládají. Při dalším zapnutí budeš mít poslední nastavené napětí a proud uložené.
Specifikace:

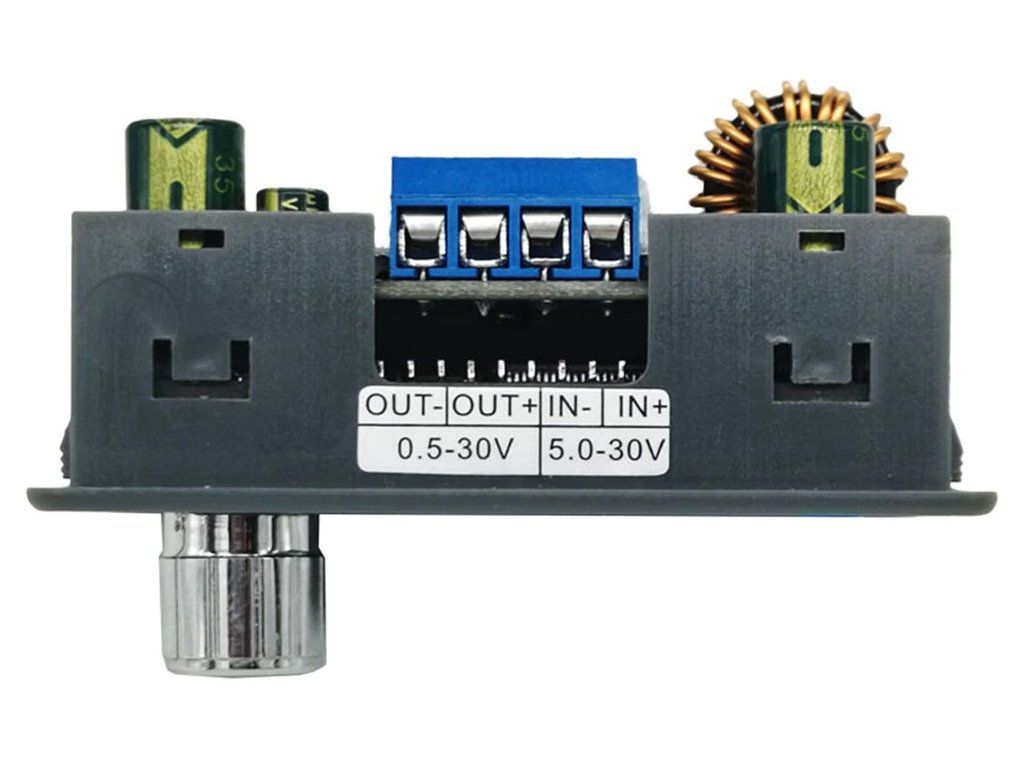

- Vstupní napětí: 5.0-30V
- Výstupní napětí: 0.5V-30V (0.01V plynule regulovatelné).
- Výstupní proud: 0-4A (0.001A plynule regulovatelné)
- Výkon (max): 35W s chlazením až 50W
- Výstupní napětí přesnost: ± (0.5% + 1 znaky)
- Výstupní proud přesnost: ± (1% + 3 znaky)
- Ripple Wave (full load 40v to 32V/5A): kolem 100 mV VPP
- Účinnost: 96%
- Ochrana proti zkratu výstupu

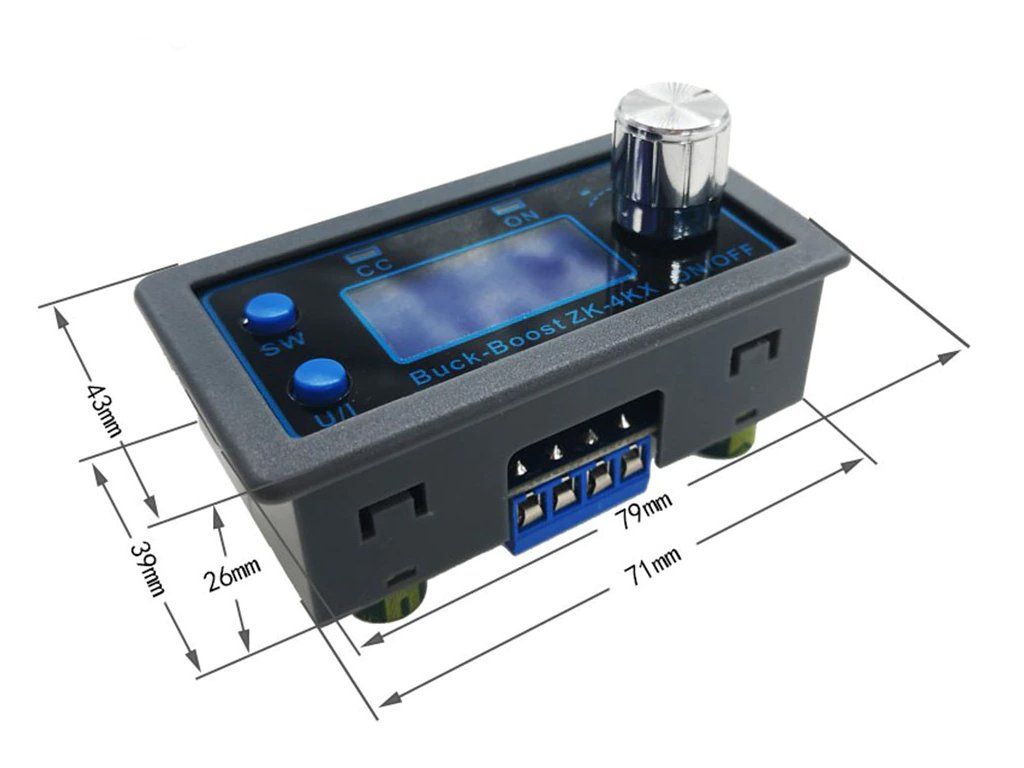

- Rozměry: 79x43x36mm
- Montážní otvor: 76x40mm
- Váha: 96g
Součástí dodávky:
- 1ks Buck-Boost ZK-4KX regulovatelný měnič 0.5-30V 4A
Poznámka:
- Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
- Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
- Pro zatížení nad 35W je potřeba modul chladit ventilátorem.
4,9
27 hodnocení
Přidat hodnocení
5
4
3
2
1
5
PH
Pavel Hemala
Pavel Hemala
funguje jak má
5
LZ
Ladislav Zemandl
Ladislav Zemandl
Regulátor a jeho funkce vypadá dobře. Hodně muziky za dobrou cenu. Pokryje prakticky běžné potřeby napájení pro nenáročné bastlíře.
Problematické je nastavení parametrů ochrany. Zbytečně složité je nastavení limitů pro napětí, proud, výkon a dokonce i čas. Vyvarujte se symbolu "LUP".
Návod k nastavení (na webu) je bohužel jen v angličtině.
5
KF
Karel Fürst
Karel Fürst
Perfektní, zkoušel jsem při 5V z USB adaptéru. Omezení proudu - super vlastnost.
5
DL
Dušan Longauer
Dušan Longauer
Za málo peňazí veľa dobrej hudby . Spokojnosť na obidvoch stranách!
5
ŠK
Štefan Kassa
Štefan Kassa
Super po pripojeni napájecího zdroje jsem získal regulovatelný laboratorní zdroj s jemnou regulací napětí i proudu.
5
VR
Vladimir Rampouch
Vladimir Rampouch
dobrá kvalita i výbava
5
M
Martin
Martin
Za ty prachy neuvěřitelná výbava měří vše napětí proud watthodiny amperhodiny i teplotu a napětí na vstupu za mě super
5
DV
Daniel Votruba
Daniel Votruba
Funguje jak má jen sem si přidal větráček 30x30x10 . Překvapuje mě přesnost jakou to má :)
5
PZ
Petr Zikmund
Petr Zikmund
Dobrý den, modul má na sobě pod displejem (po vyndání z krabičky) neosazený konektor označený VCC,TX,RX,GND . Předpokládám že je to sériové rozhraní. Existuje nějaká možnost připojit a provozovat nastavení z externího uPc ?
5
JJ
Ján Jakubovie
Ján Jakubovie
Po dlhšej dobe som výrobok dostal. Neviem ako ale nedopatrením sa dostal do Bratislavy. Kurier mi síce oznamoval, že mi výrobok doručí ale na moje oznámenie kedy budem doma tak mi odpovedal, že on doručuje len v Bratislave. Nakoniec v depe Budča GLS po urgencii chybu napravili. Zatiaľ sa len oboznamujem a pripravujem potrebné ďalšie potrebné súčiastky a vyrobiť skrinku aby zdroj slúžil. Myslím si, že to bude v poriadku a budem spokojný. Ďakujem
5
J
Ján
Ján
Dnes mi bola zásielka doručená. Pred tým sa nachádzala v Batislave no po urgencii v Depe Budča GSL zásielka našla adresáta v Banskej Bystrici. Chyba nebola na vašej strane. Ďakujem idem sa venovať zdroju. S pozdravom Jakubovie
5
VK
Václav Kosť
Václav Kosť
ZE ZACATKU NIC MOC POHRAL JSEM SI STIM TEDKO JEDE JAK MA PRIDAL VETRAK NA CLAZENI
JE TO PRIPOJENE NA SPINANEJ ZDROJ 12V - 2A
JEDE JAK MA
5
Z
Zatnaktel
Zatnaktel
Kompaktní a velmi užitečné.
5
PB
Pavel Babyrád
Pavel Babyrád
Spokojenost
5
MA
Molnar Adrian
Molnar Adrian
vyborne
4
J
JP
JP
Funkčně a cenově nepřekonatelné, jen by chtělo dotáhnout ovládání:
- změna napětí v základní obrazovce v jednotkách mV. To se utočím, abych změnil o 1 V. Sice to jde měnit i v nastavení, ale to je o několik kliků hlouběji.
- musím o 2 zoubky otočit kolečkem, aby se hodnota změnila o 1. Rychlé otáčení způsobuje přeskakování.
- omezení proudu je spíše orientační. Rozhodně nejde použít k nabíjení baterií.
4
IK
Ivan Krejčí
Ivan Krejčí
Zakoupili jsme dva kusy, jeden funguje podle instrukcí, u druhého nastavovací enkodér funguje opačně. Jinak dobré.
5
JT
Jan Tauš
Jan Tauš
To nemá chybu
5
FF
František Falát
František Falát
Výborný hodí se k nabíjení.
5
VB
Václav Beran
Václav Beran
Modernizoval jsem pomocí tohoto modulu starý zdroj. Je to téměř laboratorní přístroj.
V
Nastavení výstupního proudu
Václav
Nastavení výstupního proudu
Václav
Dobrý den, chtěl bych se zeptat jestli se dá nastavit něco jako maximální výstupní proud třeba 1 A a až poté s proudem hýbat ?
Odpovědět
Odpovědět
MF
Nastavení výstupního proudu
Martin Frajdl
Nastavení výstupního proudu
Martin Frajdl
Dobrý den, dá se nastavit výstupní proud, při kterém zdroj odpojí výstup. Je to ochranná funkce.
MB
Plovoucí zem výstupu?
Marek Blabla
Plovoucí zem výstupu?
Marek Blabla
Dobrý den, nemám teď zdroj u sebe a tak se ptám, zda je zem výstupu galvanicky oddělena od vstupu a je tedy možné udělat zdroj záporného i kladného napětí z jednoho společného vstupního zdroje?
Odpovědět
Odpovědět
M
Martin
Martin
Mám většího bratříčka, který umí 105V a 20A a má stejný display. NEMÁ to galvanické oddělení, dokonce ani - vstupu a výstupu nesmíte propojit, přestane fungovat proudová ochrana.
JD
Maximální výkon a OPP
Jan Doležal
Maximální výkon a OPP
Jan Doležal
Dobrý den, prosím Vás, jak nastavit OPP (over power protection)? Při dosažení 36W se mi hned aktivuje OPP. Modul chladím ventilátorem, tak bych měl být schopen dosáhnout 50W, ale zatím se mi to kvůli OPP nepodařilo.
Odpovědět
Odpovědět
MF
Maximální výkon a OPP
Martin Frajdl
Maximální výkon a OPP
Martin Frajdl
Dobrý den, doplnili jsme návod, kde je toto popsáno.
OK
Napájecí zdroj
Ondřej Kovalský
Napájecí zdroj
Ondřej Kovalský
Zdravím, chtěl bych tento měnič použít jako laboratorní zdroj ale nejsem si přesně jistý čím ho napájet. Pokud ho budu napájet 24V 5A zdrojem budu schopen dosáhnout na výstupu celý rozsah napětí 0,5V - 30V s max. 4A? Předem děkuji za odpověď.
Odpovědět
Odpovědět
KL
Napájecí zdroj
Konstantin Láska
Napájecí zdroj
Konstantin Láska
Zdravím, max dostanete 50W, jestli přidáte aktivní chlazení, při 30V cca 1.6A, pří 12 V cca 4A.
ZZ
Zdeněk Zeman
Zdeněk Zeman
Zdravím, v popisku jsou meze napájecího napeti v rozmezí 5.5 - 30V, na obrázku přímo na štítku měniče je 5.0 - 30, která hodnota je správná?
Díky,
Z.Zeman
Odpovědět
Odpovědět
KL
Konstantin Láska
Konstantin Láska
Popis byl opraven, funguje od 5V
D
vyhoření při 12V 2A
daniel
vyhoření při 12V 2A
daniel
dobrý den, koupil sem asi před 40 dni tenhle regulátor a až dnes sem ho začal používat, pří rozbalení byla opálená trasa od kondezátoru pod chladič nic sem si o tom nemyslel ale 2.1A a hned to vyhořelo(součástka D3 vyhořela) koukám že reklamovat už asi nemůžu. potřeboval bych poradit co je D3 za součástku a jestli je možný ji vyměnit
Odpovědět
Odpovědět
MF
vyhoření při 12V 2A
Martin Frajdl
vyhoření při 12V 2A
Martin Frajdl
Dobrý den, reklamovat samozřejmě můžete, je na to záruka 2roky. Založte nám to jako reklamaci na https://www.laskakit.cz/reklamace/ a po založení dostanete další informace, jak se bude postupovat dál.
T
Použití
Tomáš
Použití
Tomáš
Dobrý den, je tento měnič vhodnou volbou k elektrolytickému pokovení? Případně jaký síťový zdroj z vaší nabídky doporučujete pro tento typ měniče k dosažení optimálního výkonu?
Odpovědět
Odpovědět
MF
Použití
Martin Frajdl
Použití
Martin Frajdl
Dobrý den, bohužel přesně neznáme způsob galvanického pokovování a tak Vám v tomto nebudeme schopni správně poradit.
J
Napájení led čipů
Jan
Napájení led čipů
Jan
Dobrý den, lze tento zdroj použít pro napájení led čipů? Děkuji
Odpovědět
Odpovědět
MF
Napájení led čipů
Martin Frajdl
Napájení led čipů
Martin Frajdl
Dobrý den, přístroj je schopen pracovat i v režimu konstatního proudu a tak napájení LED by neměl být problém.
D
Ochrana zkratu výstupu
Derek
Ochrana zkratu výstupu
Derek
Při používání měniče došlo ke krátkému zkratu výstupu při pouhých 5 voltech, měnič automaticky vypnul. Od té doby už nejde nastavit napětí vyšší než cca 2.2 voltu, jakmile měnič dosáhne vyššího napětí sám odpojí výstup a napětí spadne na nulu, po chvíli se zase sám připojí a tak to opakuje, i když k výstupu není připojena zátěž. Prošel jsem různá nastavení a vyhledal jsem "manuál" online, nemyslím si že se takto má chovat. Jedná se o vadný kus?
Odpovědět
Odpovědět
D
Derek
Derek
Chtěl bych dodat že reklamace proběhla bez problémů a vyměněný kus se zdá že funguje správně
MF
Ochrana zkratu výstupu
Martin Frajdl
Ochrana zkratu výstupu
Martin Frajdl
Dobrý den, ano to vidím zřejmě na vadný kus. Zdroj by měl krátký zkrat na výstupu zvládnout. Založte nám to tedy jako reklamaci na https://www.laskakit.cz/reklamace/.
IČ
Chyba meranie prúdu
Igor Čambor
Chyba meranie prúdu
Igor Čambor
Pri zapojení dvoch a viac týchto zdrojov ukazujú nesprávny prúd. Ako to odstrániť?
Odpovědět
Odpovědět
MF
Chyba meranie prúdu
Martin Frajdl
Chyba meranie prúdu
Martin Frajdl
Jak přesně máte tyto moduly zapojeny?
OS
Ondřej Sejkora
Ondřej Sejkora
Zdravím, potřebuji se ujistit když mám zdroj ac/dc který má 24V a 0,8A, tak z tohoto měniče nebudu moci debírat více jak těch 0,8 A že?
Odpovědět
Odpovědět
MF
Martin Frajdl
Martin Frajdl
Dobrý den, zjednodušeně řečeno ano. Vstupní proud závisí na tom, zda je na výstupu větší napětí než na vstupu. To pak vstupní proud může být větší, než výstupní.
