ChargerLAB POWER-Z CT001 zkoušečka USB-C kabelů s 24 LED indikátory, napájení CR2032

Detailní popis produktu

ChargerLAB POWER-Z CT001 je kapesní tester, který ti během sekundy ukáže, co tvůj USB-C kabel doopravdy umí. Kabel zapojíš mezi dva USB-C konektory testeru a 24 nezávislých LED diod rozsvítí přesně ty piny, které jsou v kabelu propojené – napájení, datové páry, CC i postranní SBU vodiče. Okamžitě tak poznáš, jestli kabel zvládne rychlé nabíjení, USB 3.x přenos dat nebo přenos obrazu, případně u kterého pinu je přerušený. Tester je napájený knoflíkovou baterií CR2032, takže nepotřebuje počítač ani zdroj a vejde se do kapsy i do brašny na výjezdy.

Čím se liší od levných testerů kabelů:

• Vidíš konkrétní pin, ne jen „svítí / nesvítí": běžné zkoušečky kabelů ověří jen napájení a jeden datový pár. CT001 má samostatnou LED pro každý z 24 pinů, takže poznáš přesně, který vodič je přerušený.
• Odhalí kabel, který se tváří funkčně: kabel se normálně nabíjí, ale disk se nepřipojí? Na testeru okamžitě uvidíš, že chybí páry TX/RX.
• Pozná kabel pro přenos obrazu: podle rozsvícených SBU1 a SBU2 rozlišíš kabel vhodný pro DisplayPort Alt Mode od obyčejného nabíjecího.
• Bez software a bez zdroje: nepotřebuje počítač, aplikaci ani napájení – jen zapojíš kabel a čteš LED.

Specifikace:

• Model: ChargerLAB POWER-Z CT001
• Funkce: test průchodnosti (continuity) jednotlivých pinů USB-C kabelů
• Testované kabely:
  • C na C: přímo, oba konektory do testeru
  • A na C: přes redukci USB-A → USB-C
• Rozsah testu: všech 24 pinů (12 na každé straně)
• Indikace: 24 nezávislých LED, jedna pro každý pin
  • VBUS (4 piny): napájecí napětí
  • GND (4 piny): zemnicí zpětná cesta
  • TX+/TX−, RX+/RX−: vysokorychlostní páry USB 3.x
  • D+/D−: datové páry USB 2.0
  • CC / VCONN: konfigurační kanál, USB PD komunikace a napájení eMarkeru
  • SBU1 / SBU2: postranní vodiče pro přenos zvuku a obrazu (DisplayPort Alt Mode)
• Napájení: knoflíková baterie CR2032 (externí zdroj ani PC nejsou potřeba)
• Výměna baterie: modulární bateriový prostor, čtyři imbusové šrouby
• Rozměry: 53,48 × 33,43 × 8,72 mm
• Hmotnost: 17,8 g
• Provedení: PCB s plastovým krytem

K čemu se hodí:

• rychlé roztřídění hromady kabelů v šuplíku na „nabíjecí" a „datové"
• hledání příčiny, proč se telefon nabíjí pomalu nebo proč se disk nepřipojí
• kontrola kabelů před instalací u zákazníka nebo na výjezdu
• ověření nově vyrobených nebo opravených kabelů
• vstupní kontrola levných kabelů z e-shopů

Jak číst výsledek:

• Svítí jen VBUS, GND, CC a D+/D−: kabel je určený jen k nabíjení a pomalému přenosu dat (USB 2.0).
• Svítí navíc TX a RX páry: kabel zvládne i vysokorychlostní přenos dat.
• Svítí i SBU1 a SBU2: kabel podporuje přenos obrazu a zvuku.
• Nesvítí jedna z dvojic D+/D−: to je v pořádku – konektor USB-C má podle standardu jen jeden datový pár USB 2.0.
• Svítí jen jeden pin CC: kabel může fungovat pouze v jedné orientaci konektoru. Většina zařízení si s tím poradí, ale u problematického nabíjení zkus kabel otočit.
• Nesvítí pin, který svítit má: vodič je přerušený nebo je vadný konektor – kabel vyřaď.

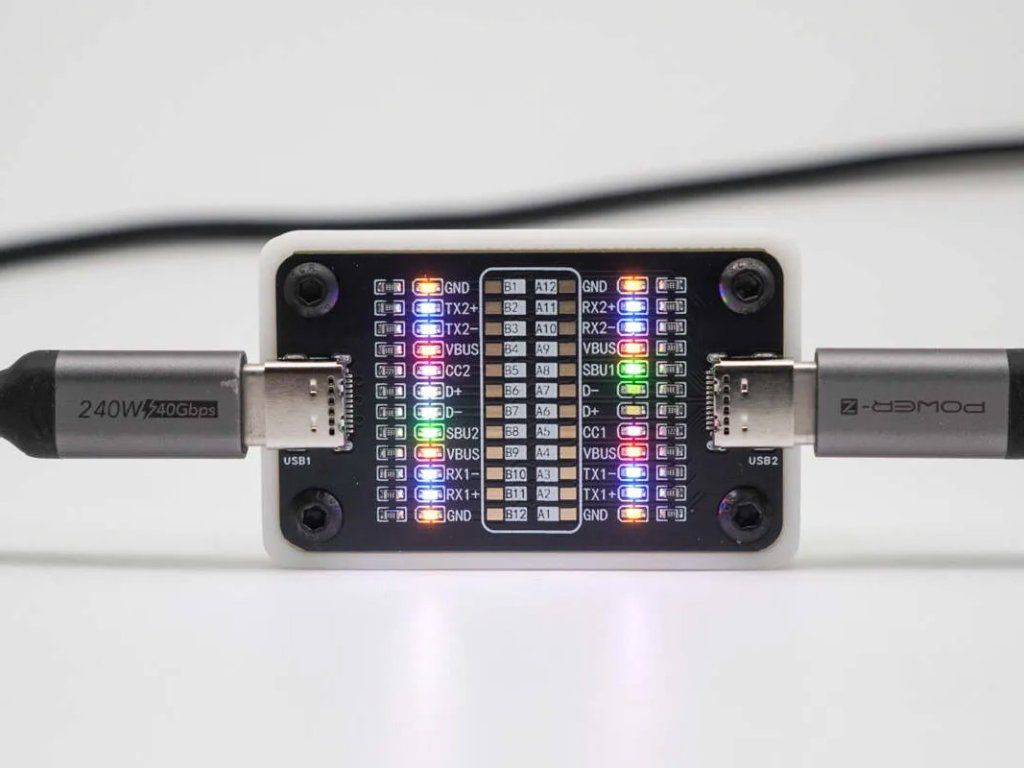

Plnohodnotný kabel: svítí všechny piny včetně párů TX/RX a postranních SBU – kabel zvládne nabíjení, rychlá data i přenos obrazu.

Každý propojený pin má vlastní LED, takže výsledek přečteš na první pohled.

Tester funguje samostatně z baterie CR2032 – stačí zapojit kabel do obou konektorů.

Kabel jen na nabíjení: svítí pouze napájecí piny a datový pár USB 2.0, vysokorychlostní páry zůstávají zhasnuté.

Související produkty:

• Změř, co kabelem doopravdy teče:
  • Multifunkční USB 3.0 měřič-tester FNB58 Bluetooth
  • Multifunkční USB 3.0 měřič-tester FNB48S
• Náhradní baterie:
  • 3V lithiová baterie GP CR2032
• Kvalitní kabely, které testem projdou:
  • 1m USB 3.1 100W USB-C / USB-C kabel
  • USAMS 120cm 100W OLED USB-C / USB-C kabel
  • USAMS 120cm 100W USB-C / USB-C kabel

Obsah balení:

• 1× tester ChargerLAB POWER-Z CT001
• 1× baterie CR2032 (vložená v testeru)

Poznámka:

• Tester kontroluje průchodnost vodičů, nikoli jejich odpor, proudovou zatížitelnost ani obsah čipu eMarkeru. Kabel s rozsvícenými LED je propojený správně, ale o jeho maximálním výkonu (60 W / 100 W / 240 W) to nic neříká – k tomu použij měřič FNB58 nebo FNB48S.
• Tester měří pouze kabely s konektory USB-C; kabely USB-A na USB-C otestuješ přes redukci.
