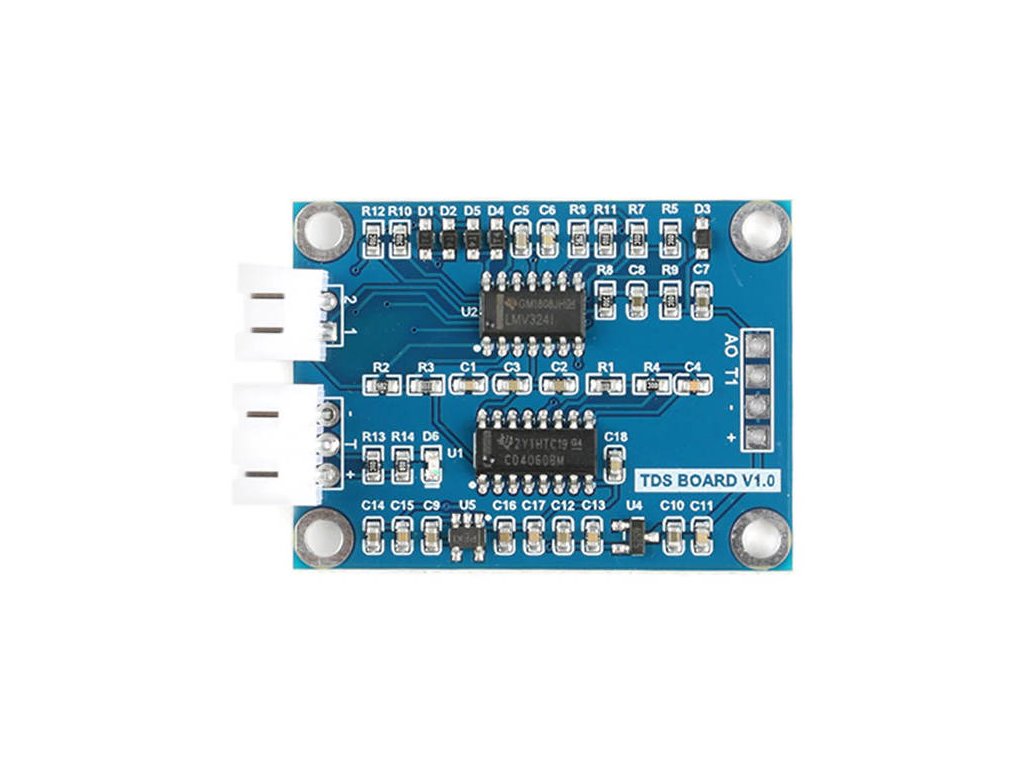

Čidlo rozpuštěných pevných látek ve vodě TDS

Detailní popis produktu

TDS (Total Dissolved Solids) označuje, kolik miligramů rozpuštěných pevných látek je rozpuštěno v 1 litru vody. Obecně lze říci, že čím vyšší je hodnota TDS, tím více rozpuštěných látek ve vodě je a voda je méně čistá. Ačkoli TDS nemůže za určitých okolností efektivně odrážet kvalitu vody, jako parametr, který lze rychle detekovat, lze TDS stále používat jako parametr odrazu efektivní kvality vody jako referenci.
Tento produkt lze aplikovat na testování kvality vody v domácí vodárně, hydroponii a dalších oborech. S tímto senzorem můžete snadno detekovat čistotu vody a kontrolovat její kvalitu.
Deska umožňuje připojení teplotního čidla DS18B20, takže lze mikrokontrolerem měřit i teplotu vody.

Specifikace:

• Napájecí napětí: 3,3-5V
• Odebíraný proud: 3-6mA
• Výstupní analogový signál: 0-2,3V
• Rozsah měření TDS: 0-1000ppm
• Přesnost měření TDS: ±5%F.S. (25C)
• Rozměry modulu: 42x31.2mm

Popis pinů:

• VCC: napájecí napětí +
• GND: napájecí napětí-
• T1: Výstupní port signálu snímače teploty DS18B20 (teplotní kompenzaci lze provést pomocí softwaru)
• AO:  Analogový výstup signálu (rozsah výstupního napětí 0-2,3 V)

Konektor JST-XH-3P:

+ Napájení teplotního senzoru
T Signální vedení snímače teploty
-  Napájení snímače teploty

Konektor JST-XH-2P

1. Kabel sondy TDS 1
2. Kabel sondy TDS 2

Součásti dodávky:

• 1ks  Čidlo rozpuštěných pevných látek ve vodě TDS

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Teplotní čidlo DS18B20 není součástí balení.
