Dálkově ovládané relé AK-RK04 12V 433MHz EV1527 10A 4-kanály

Detailní popis produktu

Dálkově ovládané relé AK-RK04 je modul, který umožňuje ovládání elektrických obvodů na dálku pomocí bezdrátového signálu. Tento typ relé je často používán v různých aplikacích, jako je dálkové ovládání garážových vrat, bran, osvětlení, ventilátorů, spotřebičů nebo jiných elektrických zařízení.

Specifikace:

• Model: AK-RK04
• Napájení: 10-14VDC
• Klidový proud: <5mA
• Citlivost přijímače: -104dbm
• RF mód: superheterodynní přijímač
• Počet relé: 4x
• Počet spárovaných ovladačů: max. 10
• Dosah: Až 100 metrů ve volném prostoru
• Kompatibilita: 433Mhz RF ovladače (s podporou standardu EV1527, např. KT01-4, KB-027C, KT02-117S-4)
• Režimy ovládání:
  • Momentový režim (Momentary): Relé je aktivní pouze po dobu, kdy je stisknuto tlačítko na dálkovém ovladači.
  • Přepínací režim (Toggle): Stiskem tlačítka na dálkovém ovladači se relé přepne do opačného stavu (zapnuto/vypnuto).
  • Uzavírací režim (Latched): Relé zůstane v aktivním stavu až do dalšího stisku tlačítka.
• Pracovní teploty: -30°C až 80°C
• Rozměry PCB: 68x48mm
• Rozměry: 75x55x30mm
• Váha: 76g

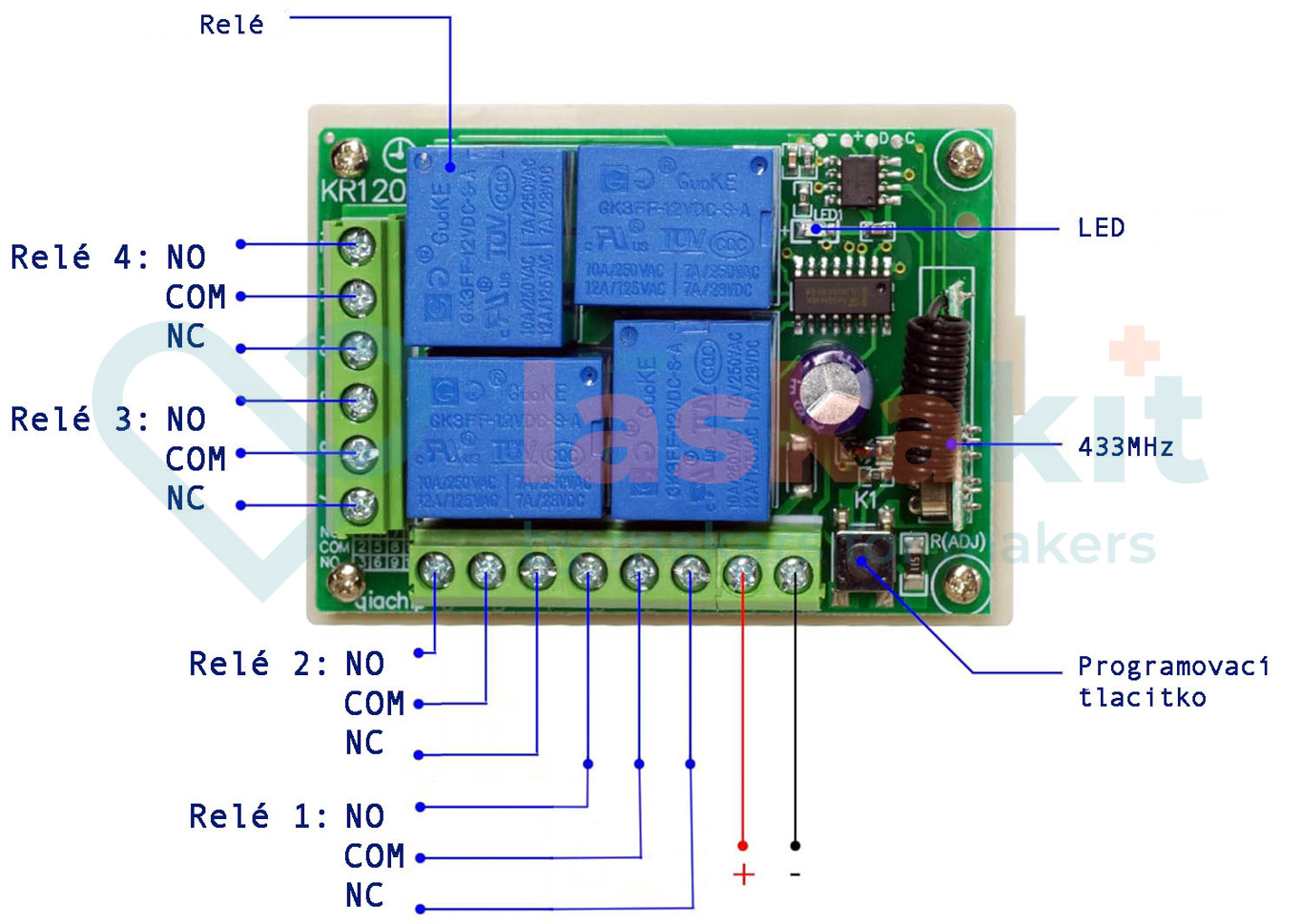

Programování:

• Resetování přijímače:
  • Stiskni programovací tlačítko osmkrát,
  • LED dioda osmkrát problikne, což indikuje, že všechny ovladače byly zapomenuty,
  • Po tomto kroku nebude žádný ovladač funkční.
• Programování ovladače v momentálním režimu:
  • Stiskni programovací tlačítko jednou,
  • Přijímač se přepne do nastavení momentálního režimu a LED se plně rozsvítí (přijímač je v učícím módu),
  • Stiskni krátce tlačítko na ovladači,
  • LED dioda se rozsvítí a poté zhasne,
  • Počkej 2 sekundy, LED zabliká a pak se slabě rozsvítí, což indikuje dokončení programování.
• Programování ovladače v přepínacím režimu:
  • Stiskni programovací tlačítko dvakrát,
  • Přijímač se přepne do nastavení přepínacího režimu a LED se plně rozsvítí (přijímač je v učícím módu),
  • Stiskni krátce tlačítko na ovladači,
  • LED dioda se rozsvítí a poté zhasne,
  • Počkej 2 sekundy, LED zabliká a pak se slabě rozsvítí, což indikuje dokončení programování.
• Programování ovladače v zamykacím režimu:
  • Tento režim vyžaduje použití dvou tlačítek na ovladači. První tlačítko zapíná relé, druhé vypíná (například: tlačítko A = ON - tlačítko B = OFF),
  • Stiskni programovací tlačítko třikrát,
  • LED se plně rozsvítí (přijímač je v učícím módu),
  • Stiskni krátce tlačítko A a hned poté stiskni krátce tlačítko B,
  • Počkej 2 sekundy, LED zabliká a pak se slabě rozsvítí, což indikuje dokončení programování.
• Speciální Režimy:
  • 2 kanály momentální režim + 2 kanály přepínací režim: Stiskni programovací tlačítko čtyřikrát.
  • 2 kanály momentální režim + 2 kanály zamykací režim: Stiskni programovací tlačítko pětkrát.
  • 2 kanály přepínací režim + 2 kanály zamykací režim: Stiskni programovací tlačítko šestkrát.
  • 4 kanály zamykací režim:  Stiskni programovací tlačítko sedmkrát.

Součástí dodávky:

• 1ks Dálkově ovládané relé AK-RK04 12V 433MHz EV1527 10A 4-kanály

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Tento vysílač dálkového ovládání podporuje pouze učící kód EV1527 přijímače
• Tento dálkový ovladač nelze naprogramovat
