Dálkově ovládané relé AK-RKAC 230V 433MHz EV1527 10A 1-kanál

Detailní popis produktu

Dálkově ovládané relé AK-RKAC je modul, který umožňuje ovládání elektrických obvodů na dálku pomocí bezdrátového signálu. Tento typ relé je často používán v různých aplikacích, jako je dálkové ovládání garážových vrat, bran, osvětlení, ventilátorů, spotřebičů nebo jiných elektrických zařízení.

Specifikace:

• Model: AK-RKAC
• Napájení: 230VAC
• Klidový proud: <50mA
• Citlivost přijímače: >-97dbm
• RF mód: superheterodynní přijímač
• Počet relé: 1x
• Počet spárovaných ovladačů: max. 10
• Dosah: Až 50 metrů ve volném prostoru
• Kompatibilita: 433Mhz RF ovladače (s podporou standardu EV1527, např. KT01-4, KB-027C, KT02-117S-4)
• Režimy ovládání:
  • Momentový režim (Momentary): Relé je aktivní pouze po dobu, kdy je stisknuto tlačítko na dálkovém ovladači.
  • Přepínací režim (Toggle): Stiskem tlačítka na dálkovém ovladači se relé přepne do opačného stavu (zapnuto/vypnuto).
  • Zamykací režim (Latched): Relé zůstane v aktivním stavu až do dalšího stisku tlačítka.
  • Zpožděný režim (Delay): Stisk tlačítka na ovladači sepne relé. Po uvolnění tlačítka se spustí časovač (5, 10 nebo 15s), po jehož uplynutí se relé rozepne.
• Pracovní teploty: -30°C až 80°C
• Rozměry PCB: 46x39x20mm
• Rozměry: 53x45x27mm
• Váha: 35g

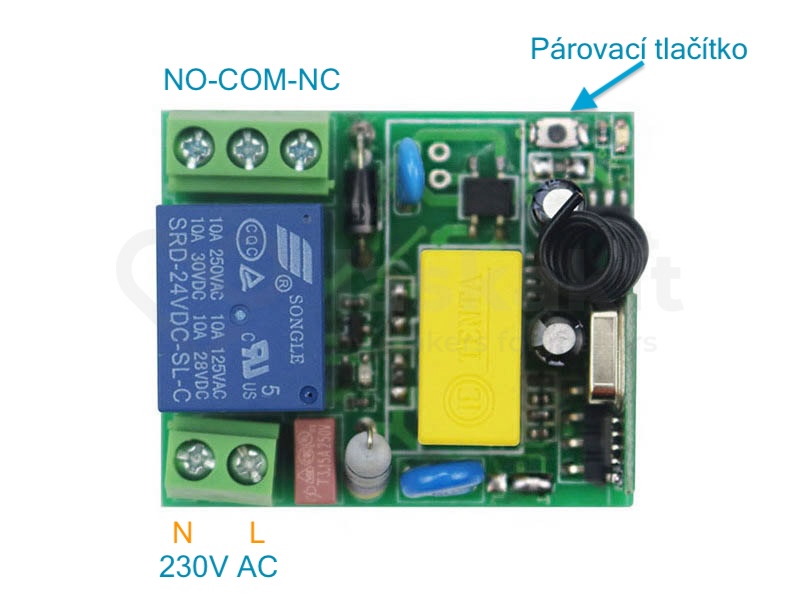

Programování:

• Resetování přijímače:
  • Stiskni programovací tlačítko na dobu nejméně 3s
  • LED zabliká, což indikuje, že všechny ovladače byly zapomenuty
  • Po tomto kroku nebude žádný ovladač funkční.
• Programování ovladače v momentálním režimu:
  • Stiskni programovací tlačítko jednou,
  • Přijímač se přepne do nastavení momentálního režimu a rozsvítí se LED (přijímač je v učícím módu),
  • Stiskni krátce tlačítko na ovladači,
  • LED dioda zabliká a poté zhasne - programování ukončeno
• Programování ovladače v přepínacím režimu:
  • Stiskni programovací tlačítko dvakrát,
  • Přijímač se přepne do nastavení přepínacího režimu a rozsvítí se LED (přijímač je v učícím módu),
  • Stiskni krátce tlačítko na ovladači,
  • LED dioda zabliká a poté zhasne - programování ukončeno
• Programování ovladače v zamykacím režimu:
  • Tento režim vyžaduje použití dvou tlačítek na ovladači. První tlačítko zapíná relé, druhé vypíná (například: tlačítko A = ON - tlačítko B = OFF),
  • Stiskni programovací tlačítko třikrát,
  • Rozsvítí se LED (přijímač je v učícím módu),
  • Krátce stiskni tlačítko A, LED zabliká,
  • Krátce stiskni tlačítko B, LED zabliká,
  • Programování ukončeno
• Zpožděný režim:
  • Stiskni programovací tlačítko čtyřikrát pro zpoždění 5 sekund,
  • Stiskni programovací tlačítko pětkrát pro zpoždění 10 sekund,
  • Stiskni programovací tlačítko šestkrát pro zpoždění 15 sekund,
  • Přijímač přejde do zpožděného režimu a rozsvítí se LED (přijímač je v učícím módu),
  • Krátce stiskni tlačítko na ovladači,
  • LED dioda zabliká a poté zhasne - programování ukončeno

Součástí dodávky:

• 1ks Dálkově ovládané relé AK-RKAC 230V 433MHz EV1527 10A 1-kanál

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
• Tento vysílač dálkového ovládání podporuje pouze učící kód EV1527 přijímače
• Tento dálkový ovladač nelze naprogramovat

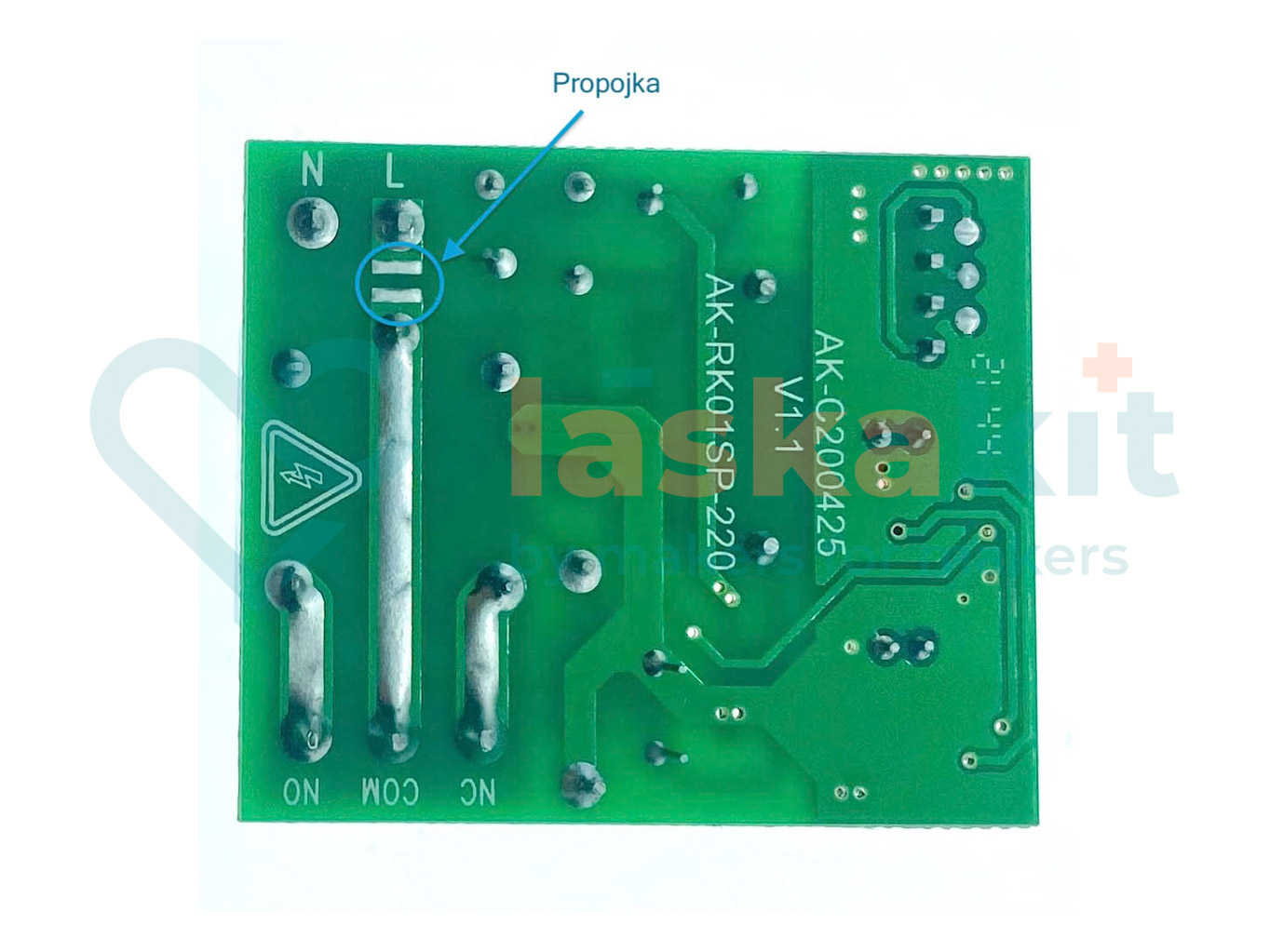

• Pokud chceš, můžeš přivést fázi (L) na společný kontakt relé (COM) propojením kontaktů na spodní straně plošného spoje.
