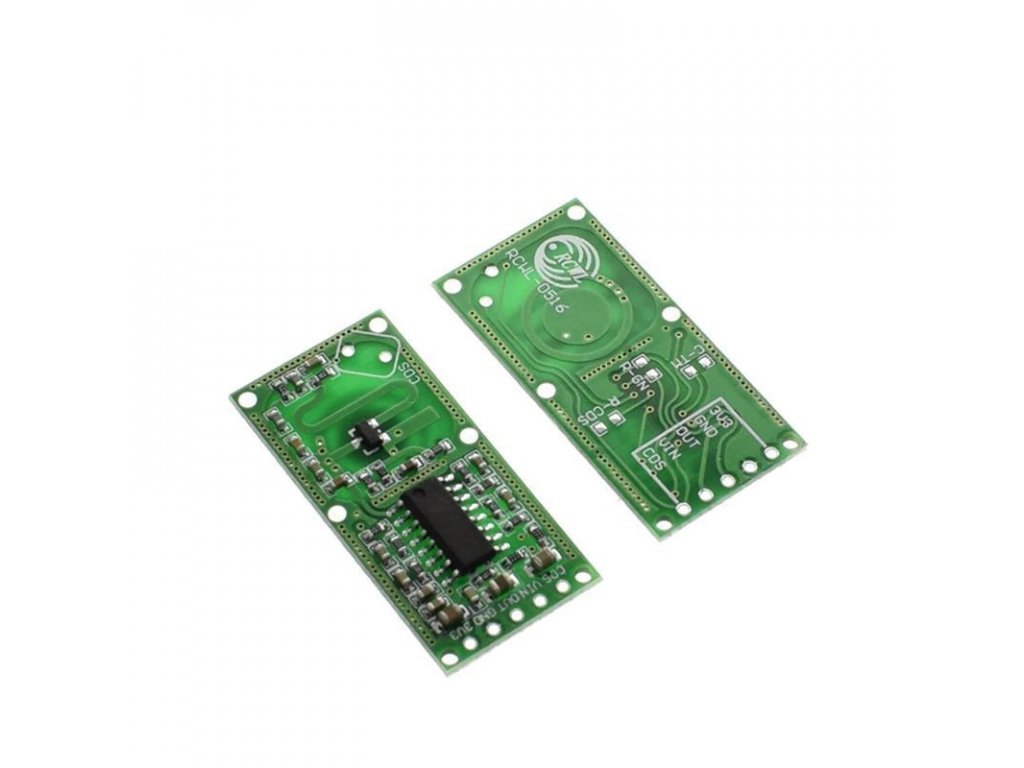

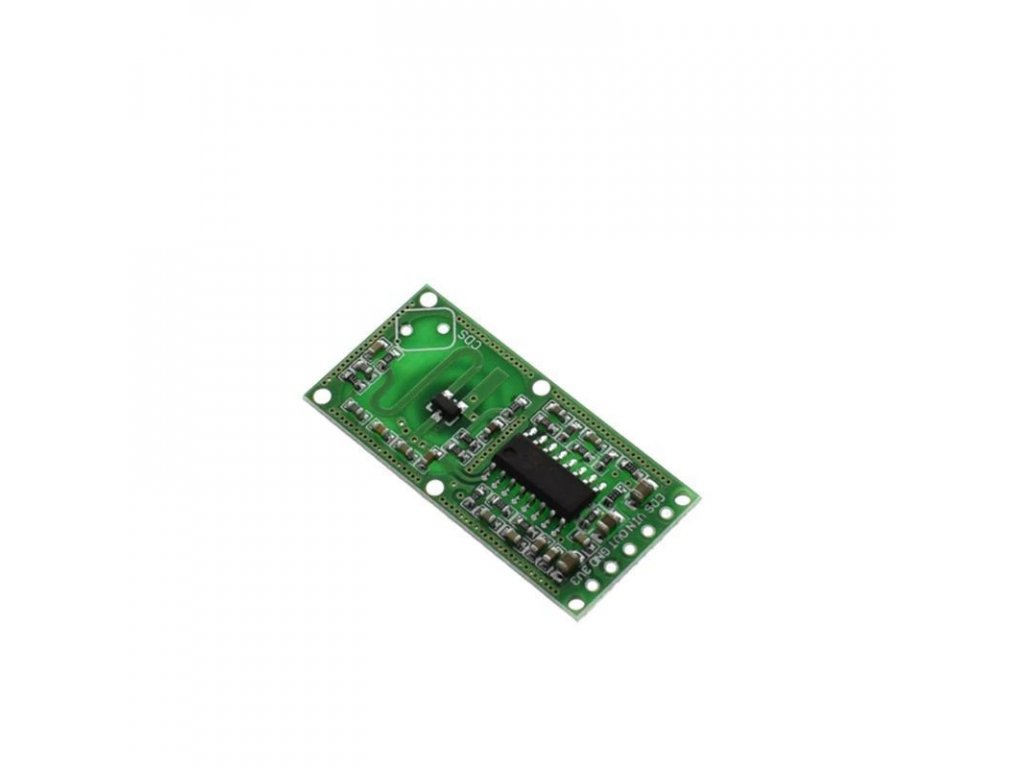

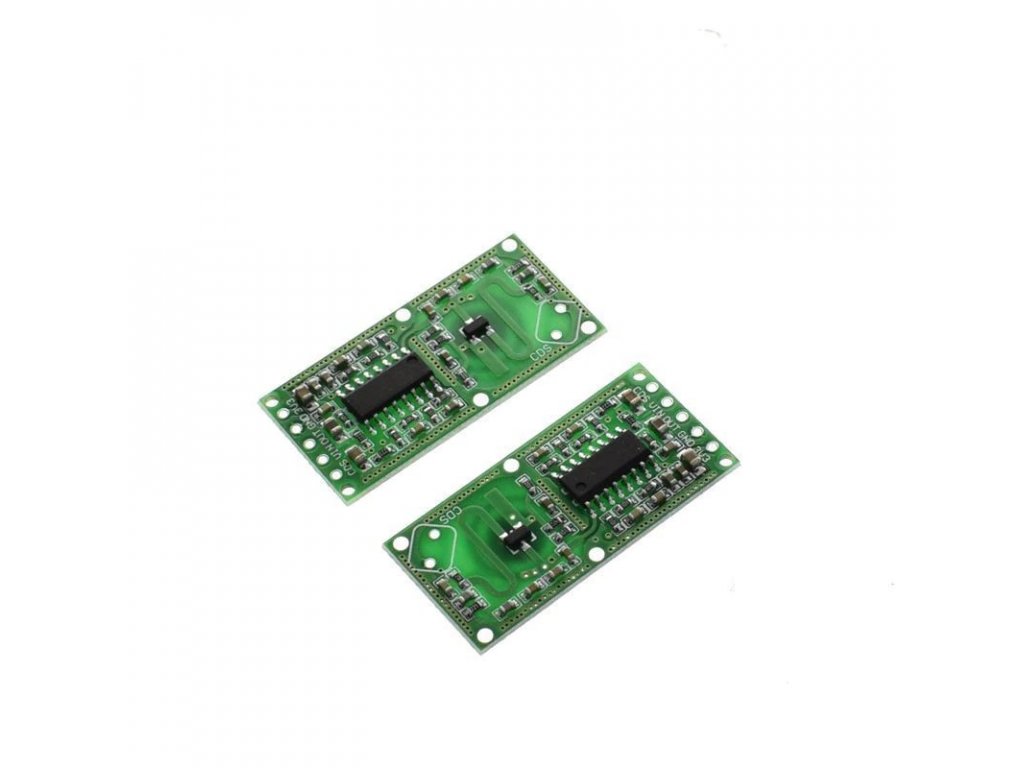

Detektor pohybu Mikrovlnný Doppler radar RCWL-0516

Detailní popis produktu

Mikrovlnný radarový detektor pohybu RCWL-0516 rozpozná pohyb osob a předmětů na principu Dopplerova jevu, a to i přes plastové kryty, sklo nebo tenké nekovové stěny. Na rozdíl od klasických PIR čidel nereaguje na teplo, ale na odraz mikrovlnného signálu o frekvenci cca 3,2 GHz, takže funguje i za tmy, v teple a ve zcela skrytém umístění uvnitř krabičky. Při zaznamenání pohybu přepne výstup OUT do úrovně 3,3 V, kterou můžeš přímo připojit k Arduinu, ESP32 nebo Raspberry Pi, případně přes tranzistor či relé spínat osvětlení. Modul se hodí pro automatické světlo, zabezpečení, počítání průchodů nebo probouzení zařízení z režimu spánku.

Specifikace:

• Čip: RCWL-9196
• Princip: mikrovlnný Dopplerův radar, pracovní frekvence cca 3,18 GHz
• Napájení (VIN): 4–28 V DC (z 3,3 V modul spolehlivě nefunguje – používej min. 4 V, typicky 5 V)
• Klidový proud: cca 3 mA
• Vysílací výkon: typ. 20 mW, max. 30 mW
• Detekce:
  • Dosah: 5–7 m (pohyb člověka, ve volném prostoru)
  • Úhel: 360° bez slepého úhlu, nejcitlivější ze strany součástek
• Výstup (OUT): 3,3 V při detekci / 0 V v klidu, TTL úroveň
• Doba sepnutí výstupu: výchozí cca 2 s, s každým dalším pohybem se prodlužuje (retriggerovatelný), prodloužit lze kondenzátorem C-TM
• Vývody: 5
  • 3V3: výstup interního stabilizátoru 3,3 V (max. 100 mA)
  • GND: zem
  • OUT: digitální výstup detekce
  • VIN: napájecí vstup 4–28 V
  • CDS: blokování detekce – při stažení na nízkou úroveň (např. fotorezistorem) je čidlo neaktivní
• Pájecí plošky pro úpravu:
  • C-TM: kondenzátor pro prodloužení doby sepnutí
  • R-GN: rezistor pro snížení dosahu (např. 1 MΩ ≈ 5 m)
  • R-CDS: rezistor k fotorezistoru pro funkci „jen za tmy“
• Pracovní teplota: –20 °C až +80 °C
• Rozměry:

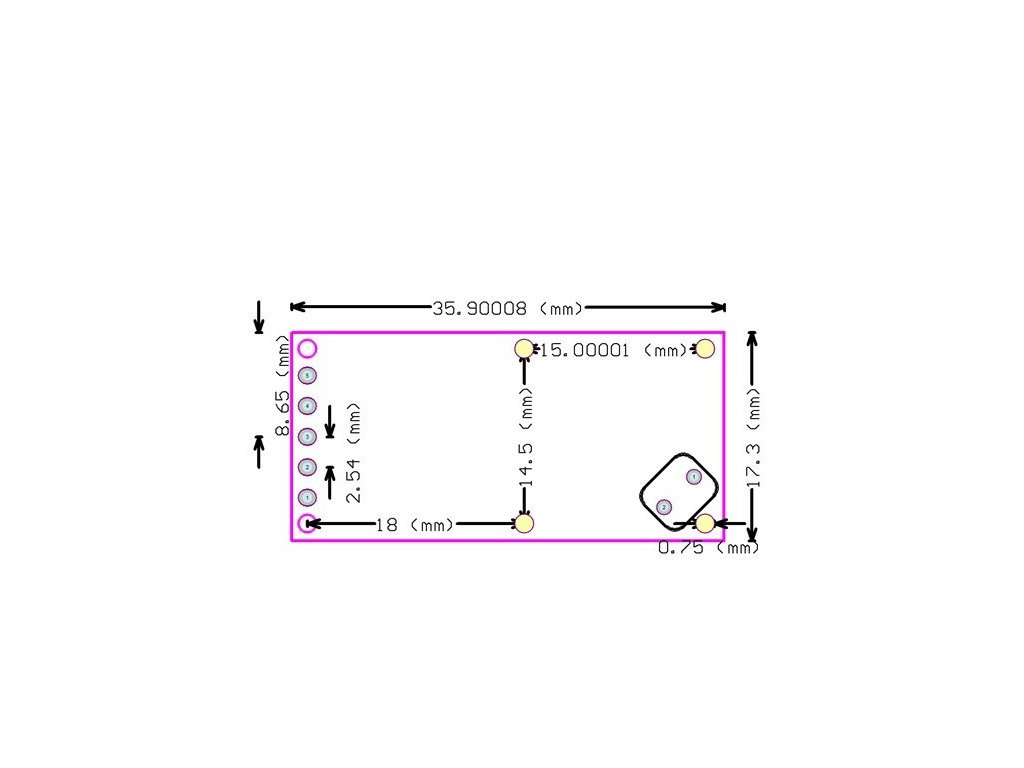

  • Deska: cca 35,9 × 17,3 mm

Tipy pro použití:

• Za modulem nech alespoň 1 cm volného místa a nedávej ho do kovové krabičky ani k velkým kovovým plochám – kov signál stíní a odráží, což výrazně snižuje dosah nebo způsobuje plané detekce.
• Skutečný dosah závisí na velikosti a rychlosti pohybujícího se objektu, orientaci modulu a okolí; nejlépe reaguje na pohyb směrem k čidlu nebo od něj.
• Radar „vidí“ i přes nekovové stěny, takže může zachytit pohyb ve vedlejší místnosti – podle potřeby sniž citlivost rezistorem R-GN.
• Pro stabilní funkci použij kvalitní napájení s nízkým zvlněním; rušení ze spínaných zdrojů nebo Wi-Fi modulu v těsné blízkosti může vyvolat falešné sepnutí.

Obsah balení:

• 1× mikrovlnný radarový detektor pohybu RCWL-0516

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
