Digitální měřič délky

Detailní popis produktu

Diditální měřič délky nalezne uplatnění všude tam, kde je třeba měřit délku, např. v textilním, papírenském průmyslu a procesu výroby kabelů, drátů, drátů, trubek, pásů. Snímač délky využívá reverzibilní fotoelektrický senzor, který překonává vady mechanického měřicího zařízení s nízkou přesností a nízkou životností způsobenou mechanickým opotřebením. Má mnohem vyšší přesnost než mechanické snímače - dosahuje přesnosti až 0,2%, má stabilní výkon a má velkou odolnost proti rušení.

Na snímači vzdálenosti lze díky velkému rozsahu konfigurace použít měřící kolečka téměř jakéhokoli průměru. Dodávaný vyhodnocovací a zobrazovací modul umožňuje automaticky kontrlovat naměřenou délku a pomocí dvou výstupních relé může přímo zasahovat do výrobního procesu. Kritéria pro spínání relé se dají v přístroji nastavit.

Připojení snímače:

hnědá = +12V (6)
modrá = COM (5)
bílá      = IN2 (3)
černá   = IN1 (2)

Specifikace:

• Napájecí napětí: 230V AC
• Odběr proudu: cca 17mA
• Kontakty relé: AC 230V/3A, DC 24V/5A
• Rozměry měřícího přístroje: 72x72x95mm
• Rozměry otvoru v panelu: cca 68x68mm
• Snímací kolo:
  • Obvod: 300mm
  • Průměr: 95,49mm
  • Průměr vnitřního otvoru: 6mm
  • Celková šířka: 14mm
  • Šířka běhounu: 12mm
  • Materiál tělesa: hliník
  • Materiál běhounu: pryž
• Délka kabelu snímače: 190cm

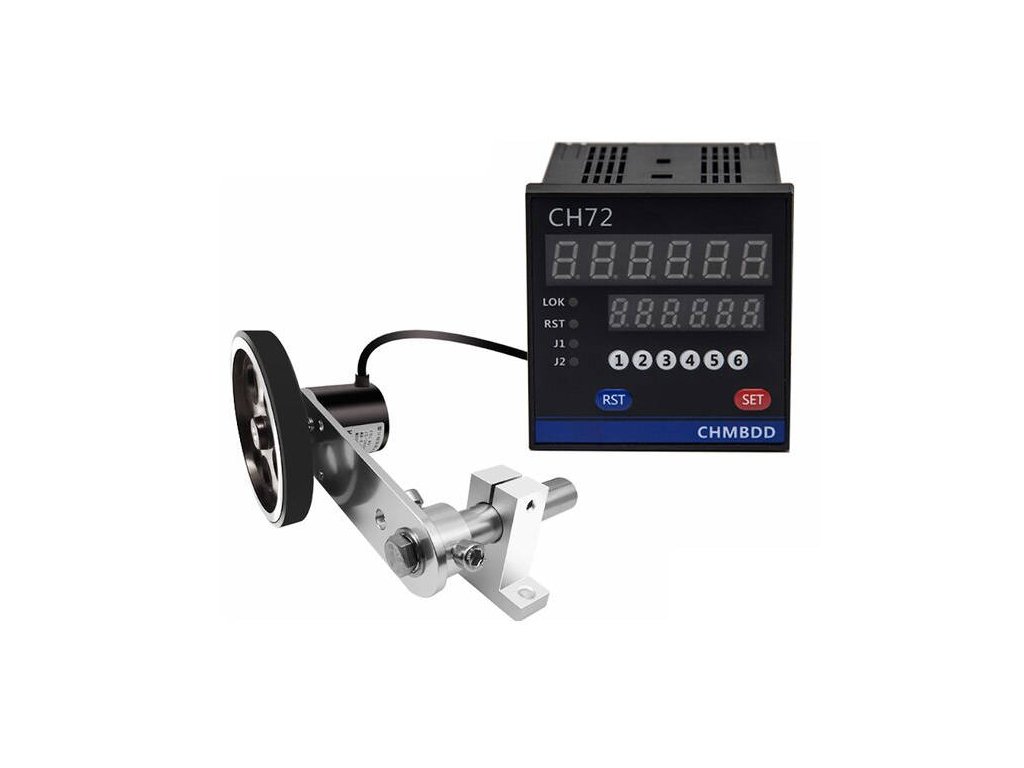

Součástí dodávky:

• 1ks Měřící panelový přístroj CH72
• 1ks Rotační enkodér MB-E-500
• 1ks Otočný držák rotačního enkodéru
• 1ks Měřící kolo

Poznámka:

• Tento výrobek může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
