Ai-Thinker ESP32-Audio-Kit

Code: LA100113

1 rating Rating details

Brand: Ai-Thinker

€34,34 €28,38 excl. VAT

The item has been sold out…

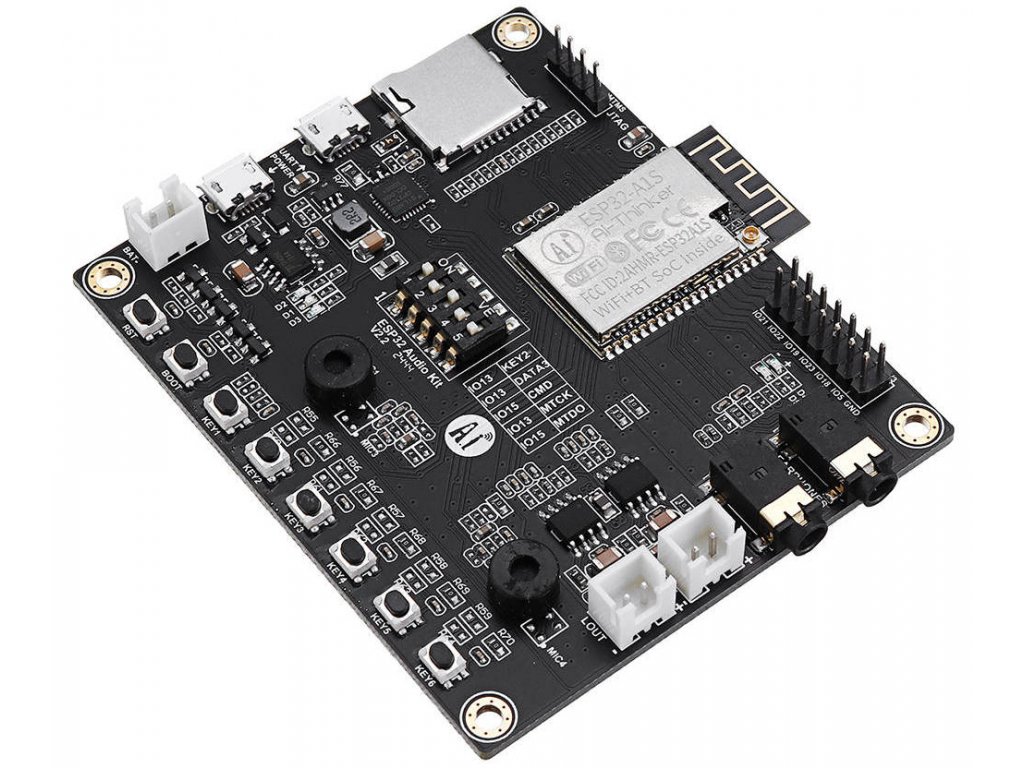

ESP32-Audio-Kit is a small audio development board based on the ESP32-A1S module. The board integrates an SD card reader, headphone output, external audio input, two microphones, six programmable buttons, a USB converter for easy programming and debugging, a lithium battery charger and two amplifiers with speaker outputs.

Detailed information

Free Shipping

From 100 EUR

30 Days to Return

For Registered

30 Days to Return

For Registered Customers

Free Shipping

For orders from 100 EUR

Customer Care

We handle complaints within 5 days

Quick dispatch

Within 24 hours

Show all related products

Product detailed description

Ai-Thinker ESP32-Audio-Kit

Suitable for home smart devices, smart speaker solutions, children's interactive toy prototypes, etc., it is an ideal solution for IoT applications.

For details on the ESP32-A1S module, see the ESP32-A1S module link in the Resources section.

CPU	Dual-core Xtensa® 32-bit LX6, Summary computing power up to 600 DMIPS
Memory	520KB SRAM RTC 16 KB
GPIO pins	10x
SPI Flash	32Mbit
RAM	520KB SRAM+8M PSRAM
Buses	URAT, SPI, I2C, PWM
SD Card	Maximum size 64GB
UART Baud	115200 bps
Audio outputs	Single-channel headphones and dual-channel speakers
Audio Input	Line-In, 2 microphones
Range	2412~2484MHz
Wi-Fi 802.11	b/g/n/d/e/i/k/r (802.11n, speed up to 150Mbps) A-MPDU and A-MSDU aggregation, support 0.4μs guard interval 2.4~2.5GHz
Bluetooth	Bluetooth 4.2 BR/EDR and BLE standards, NZIF receiver with -98 dBm sensitivity, support AFH (Adaptive Frequency Hopping), support CVSD and SBC audio formats
Power requirements	5V 2A

Package Contents:

1x Ai-Thinker ESP32-Audio-Kit

Resources:

Note:

This product is not a standalone functional unit and may require professional installation.
Product images are for illustrative purposes only and may sometimes differ from the actual appearance of the item. However, this does not change their basic properties.

Additional parameters

Category:	Retired
Warranty:	2 years
Weight:	0.032 kg
Type:	ESP
Logical levels:	3.3V
Frequency:	40MHz
Flash memory:	1MB
SRAM memory:	8.5MB
EEPROM memory:	Ne
Connector with battery charger:	Yes
Microcontroller:	ESP32
Converter:	CP2104
Bluetooth:	Yes
WiFi:	Yes
Ethernet:	Ne
The item has been sold out…

Show all alternative products

Product rating

1 rating

Leave a rating

Name

E-mail

Comment

How would you rate this product? Choose 1 to 5 stars, where 1 is the worst and 5 is the best rating.

Vložením hodnocení souhlasíte s podmínkami ochrany osobních údajů

Ladislav Gal 31/08/2025

Bohuzel, tento modul od AiThinker je dost nepovedeny, at jsou to kondenzatory u mikrofonu, tak nestabilita cele desky a utrapy s hledanim spravneho datasheetu , chybejici odpory proti sumu mezi vstupy do zesilovace a kdyz to konecne dolatite, udelate kod, tak se ve finale pri zatizeni dost casto resetuje. Za me vyhozene prachy. Momentalne nejlepsi deska na esp pro domaciho assistenta je ESP32-S3-N16R8 a k tomu mono zesilovac i2s MAX98357 a bezi to luxusne :)

Discussion

Poděkování Petr Nejedlý 04/06/2023 21:52

Chtěl bych poděkovat za rychlou reakci a opravu pozic kondenzátorů na zbývajících deskách. Při testování opravené desky a hlasového asistenta vše funguje jak má a je možné ovládat zařízení přes Home Assistant pomocí hlasu v češtině a zároveň používat jako mediální přehrávač.

Petr Hasek 21/03/2024 21:15

Dobry den pane Nejedly, chtel bych se zeptat, jak mate desku nakonfigurovanou, pripadne poked mate nekde ESPhome konfirurak byl bych vdecny. Predem dekuji Petr

Špatně umístěné kondenzátory Petr Nejedlý 23/05/2023 12:02

Kdo bude chtít používat tuto desku například pro hlasové ovládání Home assistant nebudou funkční mikrofony. Kondenzátory pro mikrofon 1 a 2 jsou ve špatných pozicích !!! Na ilustračním obrázku jsou správně, ale ne na skutečné desce v 2.2 A247. Pro správnou funkci mikrofonů je potřeba přesunout poslední kondenzátor pro každý mikrofon na prázdnou pozicí výše. Kupoval jsem desku s tím že jsem se díval na obrázek a kontroloval jestli jsou správně, ale bohužel a teď mě čeká titěrná práce s přesunutím kondenzátorů, aby byla deska plně funkční pro hlasové ovládání.

Špatně umístěné kondenzátory Martin Frajdl 24/05/2023 13:48

Dobrý den, dobrá informace. O této chybě jsme nevěděli. U posledních dvou skladových kusů jsme kondenzátory přemístili. U dalších dodávek to budeme kontrolovat.
