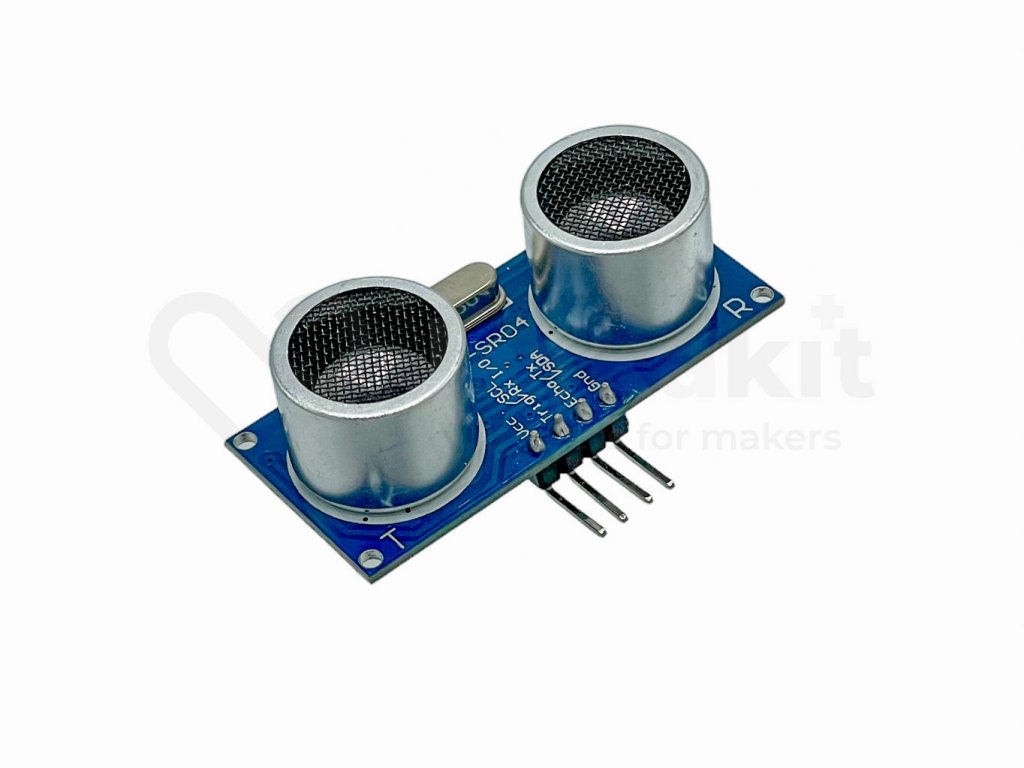

HC-SR04 RCWL-9610 Ultrasonic Distance Meter
Code: LA131000
Free Shipping
From 100 EUR
30 Days to Return
For Registered
30 Days to Return
For Registered Customers
Free Shipping
For orders from 100 EUR
Customer Care
We handle complaints within 5 days
Quick dispatch
Within 24 hours
Product detailed description
Highly accurate distance measurement, with up to 3mm accuracy over distances up to 4 metres. It can be used for almost everything, it works on the principle of reflection from an obstacle. However, the maximum distance depends on the power supply and its quality.
The newer RCWL-9610 model, which has a smarter communication chip and natively can do I2C, UART and 1Wire modes, which are selected by flipping the jumpers on the back.
Specifications:
- Working range: 2-400cm
- High accuracy: up to 3mm
- Working angle: <15 degrees
- Quiescent current: < 2mA
- Supply voltage: 3.3 - 5VDC
- Size: 45x20x16mm
Included in delivery:
- 1pc Ultrasonic distance meter HC-SR04 RCWL-9610
Remark:
- This product is not a standalone functional unit and may require professional installation.
- Product images are for illustration purposes only and may sometimes differ from the actual appearance of the item. However, this does not change its basic properties.
Additional parameters
| Category: | Motion, Distance, & Vibration Sensors |
|---|---|
| Warranty: | 2 years |
| Weight: | 0.009 kg |
| Output: | Digital |
| Sensor type: | Vzdálenost |
| The item has been sold out… | |
Add a rating
5
4
3
2
1
List of ratings
5
P
Petr S
Petr S
Doplním další zkušenosti k použití senzoru s I2C rozhraním. Po proletováním příslušné propojky (M1) a zapojení nebyl senzor na sběrnici vidět. Bylo potřeba propojit PIN SCL s GND a krátce připojit napájení. Poté scan I2C senzor objevil, měl jsem adresu 0x57.
V knihovně, kterou jsem použil, bylo nestavené delay pro načtení dat na 120 ms. Při větších vzdálenostech, nad cca 1,8 m ale senzor nestíhal posílat data. Teoreticky by měl umět změřit maximální vzdálenost do 50 ms ale musel jsem natavit 200 ms, aby proběhlo načtení i při větší vzdálenosti.
I2C ale trochu zklamalo. Zatímco v „ECHO“ režimu senzor fungoval bezvadně i přes 5 m, v I2C bylo měření nad 2 m dost nespolehlivé. Zkoušel jsem upravovat parametry v knihovně pro načítání I2C ale k výrazně lepšímu výsledku jsem se nedopracoval. Pokud bude někdo úspěšnější, uvítám každou informaci.
4
J
Jakub
Jakub
Cena/Výkon - ideální
5
AS
Antonín Seiner
Antonín Seiner
Jsem spokojen dělá to co jsem od něj očekával
5
L
luger
luger
Senzor funguje ok, ale jakou hodnotu vyšle když je naměřená vzdálenost větší než je jeho dálkový max. dosah? Dejme tomu 6-10 m. Díky
5
OJ
Oldřich Jašek
Oldřich Jašek
Produkt došel v pořádku, ještě ho mám v šuplíku, zda bude funkční (přepokládám, že ano), poznám až ho zabuduji o svého zařízení.
5
P
Petr
Petr
Zařízení funguje bez potíží.
Osobně jsem obdržel náhradu / novější model (RCWL-9610)r.2021, byť pořád označené jako HC-SR04, které má inteligentnější komunikační čip a nativně umí I2C, UART a 1Wire režimy, které se volí proletováním propojek na zadní straně. Navíc funguje jak na 3,3 tak na 5V, takže odpadá nutnost převodníku úrovní.
Za mě plná spokojenost, čidlo v této variantě se dá mnohem snáze integrovat.
5
M
Milan T.
Milan T.
Měřím výšku hladiny v nádrži, funguje ok, pro připojení IO používám místní převodník 4-kanálový 5V/3.3V
Přesný
5
PK
Petr Kasík
Petr Kasík
Snadné zapojení, výborná přesnost měření (od vzálenosti cca 5cm).
5
VK
Vladimír Kašpar
Vladimír Kašpar
Zajímavý měřič vzdálenosti. Nezkoumal jsem příčinu, ale kusy se mohou lišit i o jednotky cm
List of discussions
P
HC-SR04
Petr S
HC-SR04
Petr S
Moje zkušenost se senzorem HC-SR04 se týká použití v ESPHOME - platforma ESP8266. Pro použití, kdy několik senzorů umístěných v liště nad sebou slouží pro detekci překážky při zavírání garážových vrat, je funkčnost dostačující. Obdržel jsem dvě varianty senzorů, jeden typ trigger-echo, druhý s možností trigger-echo/I2C/UART/1-wire. Režim se volí proletováním příslušných plošek na spoji. Zkoušel jsem I2C, bus ale nedokázal zařízení detekovat. Jak bude čas, zkusím zjistit kde je chyba. Trigger-echo funguje bez problémů.
Několik poznatků k provozování senzoru v ESPHOME:
- Funguje při 3,3 V
- Při dobré odrazné ploše senzor fungoval až do 5,4 m, což s rezervou splňuje katalogové údaje (do 4 m).
- POZOR! V ESPHOME je výchozí omezení měřené vzdálenosti 2 m. Aby bylo možné měřit větší vzdálenosti, je potřeba nastavit parametr „timeout“.
Příklad možné konfigurace v YAML pro moduly s ESP8266; parametry a piny upravte dle potřeby:
sensor:
- platform: ultrasonic
trigger_pin: GPIO12 # D6
echo_pin: GPIO14 # D5
name: "Ultrasonic Sensor"
timeout: 6m
update_interval: 0.5s
id: Ultrasonic_distance
unit_of_measurement: "m"
icon: "mdi:signal-distance-variant"
device_class: "distance"
state_class: "measurement"
